Защита выходных каскадов от короткого замыкания

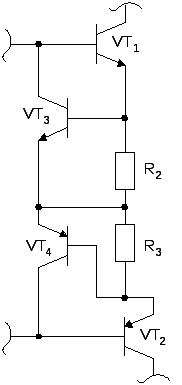

Рис. 41. Схема выходного каскада с элементами защиты от короткого замыкания
Для защиты от короткого замыкания могут быть установлены резисторы R1 и R4. При коротком замыкании выходов с усилителя на общий провод схемы или на один из полюсов источника питания эти резисторы ограничивают ток короткого замыкания через транзистор VТ1 и VТ2.
Однако, установка этих резисторов может значительно уменьшить максимально возможную амплитуду выходного напряжения. Поэтому в ОУ такую защиту не используют, но она находит применение в элементах ТТЛ.
Для защиты от короткого замыкания могут быть установлены резисторы R2 и R3. При замыкании за счет этих резисторов образуется отрицательная обратная связь по току для соответствующего транзистора и тем самым ток короткого замыкания через них ограничивается. Но для эффективности этой защиты нужны достаточно большие номиналы этих резисторов. Это в свою очередь увеличивает выходное сопротивление усилителей. Поэтому чтобы не сильно увеличивать выходное сопротивление эти резисторы устанавливают не очень больших номиналов и дополняют схему защиты диодами VD3 и VD4 или транзисторами, например, как показано на рис. 61:
Рис. 42. Дополнение схемы защиты
Рассмотрим случай короткого замыкания на общий провод схемы или на минус источника питания.
В этом случае возрастает ток короткого замыкания через транзистор VТ1 и соответственно увеличивается падение напряжения на резисторе R2. В результате этого открывается цепочка диодов VD2 и VD3. В результате потенциал базы фиксируется на уровне . В результате ток короткого замыкания ограничивается на уровне:
Отсюда и рассчитывают R2 задавая ток Iкз.
(61) |
Рассмотрим случай короткого замыкания на плюс источника питания.
В этом случае увеличивается ток короткого замыкания через транзистор VТ2 и возрастает падение напряжения на резисторе R3. По аналогии с предыдущем случаем открывается цепочка диодов VD4 и VD1 и потенциал базы транзистора VТ2 также ограничится на уровне 2Uдот. Но при этом коллектор транзистора V3 оказывается подключен к +Еп через два открытых диода. Что может привести к лавинообразному возрастанию тока коллектора транзистора VТ3 и он может выйти из строя. Поэтому чтобы этого не происходило, устанавливают транзисторы защиты VТ4 и резистор R5. В нормальном режиме работы схемы падение напряжения на резисторе R5 невелико, и не влияет на работу схемы. При коротком замыкании на плюс источника питания ток через VТ3 увеличивается, возрастает падение напряжения на резисторе R5, открывается транзистор VТ4 и ограничивает потенциал базы транзистора VТ3.
Контрольные вопросы
1. Назначение и принцип работы каскадов сдвига уровня.
2. Особенности каскадов сдвига ОУ и компараторов.
3. Основы схемотехники выходных каскадов ОУ.
4. Способы защиты выходных каскадов ОУ от перегрузок.
Лекция №7. Базовые схемы включения оу в аппаратуре
План лекции
1. Повторитель напряжения.
2. Неинвертирующий усилитель.
3. Инвертирующий усилитель.
4. Дифференциальный усилитель.
Повторитель напряжения
В настоящее время использование ОУ в аппаратуре очень разнообразно. Существуют сотни вариантов схем. Но, чтобы научиться правильно понимать принцип их работы и самостоятельно проектировать схемы с ОУ необходимо знать четыре базовые схемы.
Рис. 43. Повторитель напряжения
Здесь сигнал подключен к неинвертирующему входу, поэтому фаза выходного сигнала совпадает с фазой входного.
Единственным путем для тока от источника входного сигнала является входное сопротивление ОУ, охваченного стопроцентной отрицательной обратной связью, то есть γ = 1. Поэтому схема имеет очень большое входное сопротивление по отношению к источнику сигнала:
.
|
(62) |
За счет того, что отрицательная обратная связь стопроцентная, выходное сопротивление схемы, определяемое по формуле:
(63) |
очень маленькое.
Где Rвых – выходное сопротивление без отрицательной обратной связи, приводимое в справочнике (Rвых десятки Ом единицы кОм).
Найдем связь Uвых и Uвх.
Если считать, что Rвх.оу = , то Iвх = 0, тогда потенциал инвертирующего входа, равный выходному напряжению усилителя определится, как .
(64) |
Значит , отсюда и название схемы.
Основное назначение этой схемы – это буферное согласующее устройство.
