3. Определение концентрации отравляющих веществ в среде

Определение ОВ в воздухе с помощью ВПХР производится в следующей последовательности: вначале зараженный воздух инду­цируется трубками с красным кольцом и красной точкой, затем с тремя зелеными кольцами и в последнюю очередь с желтым кольцом.

Механизм определения концентрации зарина, зомана, VXв ис­следуемом воздухе (рис. 15а) предполагает прокачивание определен­ного объема исследуемого воздуха через предварительно смоченный связующим раствором 1 наполнитель, последующую обработку его титрующим раствором 2 для получения окраски и наблюдение за пе­реходом окраски наполнителя.

Механизм определения концентрации иприта в исследуемом, воздухе (рис. 15 б) предполагает прокачивание определенного объема исследуемого воздуха через наполнитель и последующее сравнение окраски наполнителя с эталонной окраской для данного газа.

Механизм определения концентрации фосгена, дифосгена, хлорциана, синильной кислоты в исследуемом воздухе (рис. 15 в) предполагает прокачивание определенного объема исследуемого воздуха через предварительно смоченный связующим раствором – 1 верхний и сухой нижний наполнители, последующее наблюдение ок­раски верхнего и нижнего наполнителя и сравнение ее с эталонными окрасками для данных газов.

Механизм определения в исследуемом воздухе наличия или хлорциана, или синильной кислоты (рис. 15 г) предполагает прокачи­вание определенного объема исследуемого воздуха через сухой нижний и предварительно смоченный связующим раствором – 1 верхний наполнители, последующее наблюдение за наличием или отсутстви­ем розово-малиновой окраски наполнителей.

а б

в г

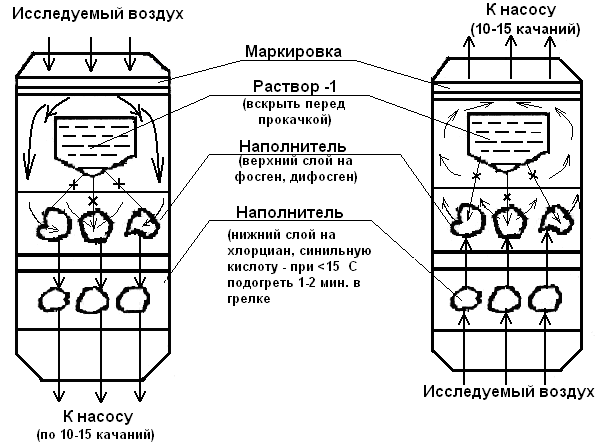

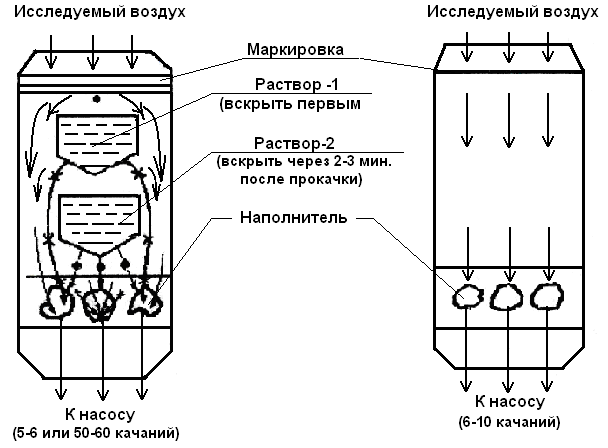

Рис. 15. Механизм определения наличия и концентрации газов в исследуемом воздухе, почве, сыпучих материалах: а – на зарин, зоман, VX-газы (при < 5 ºС подогреть 1 мин. в грелке); б – на иприт (при < 15 ºС подогреть 1 мин. в грелке и 1-2 мин вне ее); в – на фосген, дифосген, хлорциан и синильную кислоту; г – на наличие хлорциана или синильной кислоты

4.1. Определение концентрации зарина, зомана и VX в

исследуемом воздухе

4.1.1. Проверить герметичность насоса.

Для проверки герметичности насоса необходимо:

• вставить в гнездо головки насоса любую невскрытую индика­торную трубку, которая должна легко входить в отверстие гнезда и выниматься из него с некоторым усилием;

• оттянуть рукоятку штока насоса до отказа и по истечении 3-5 секунд плавно, но быстро отпустить ее, не допуская удара рукояти о цилиндр.

Насос герметичен, если рукоятка стремиться вернуться в исход­ное положение.

4.1.2. Подготовить к замеру две индикаторные трубки с красным кольцом и точкой, то есть вскрыть концы трубок и их верхние ампу­лы.

Вскрывать трубкинеобходимо следующим образом:

• взять в левую руку насос головкой вверх, а ИТ в правую;

• сделать надрез на конце ИТ с помощью вскрывателя, для чего вставить трубку до упора в кольцевой зазор между вскрывателем и головкой, зажать трубку в сужении зазора и повернуть;

• вставить надрезанный конец ИТ в одно из отверстий на головке и обломать его, нажав на трубку;

• также вскрывать ИТ с другого конца.

Разбивать ампулынеобходимо в следующей последовательности:

• вскрытую ИТ вставить в отверстие рукоятки штока с такой же маркировкой, как и на ИТ;

• слегка поворачивая ИТ, давить на штырь ампуловскрывателя до тех пор, пока полностью не будет разбита ампула;

• вынуть ИТ и, взявшись за маркированный конец, резко встряхнуть ее.

При разбивании верхней ампулы в ИТ с красным кольцом и точкой необходимо пальцами правой руки взять ИТ несколько ниже перехвата между ампулами, чтобы штырь ампуловскрывателя не за­дел нижнюю ампулу при разбивании верхней.

4.1.3. Вставить одну из трубок (опытную) немаркированным кон­цом в насос, а вторую (контрольную) оставить в штативе прибора.

4.1.4. Прокачать через опытную трубку исследуемый воздух» отобранной пробы или местности, для чего сделать 5-6 качаний на­сосом при определении безопасной концентрации.

4.1.5. Снять опытную трубку с насоса, через 2-3 минуты вскрыть нижнюю ампулу cопытной и контрольной трубкой.

4.1.6. Определить концентрацию газа в исследуемом воздухе по изменению окраски наполнителя (одновременный переход красного цвета в желтый в обеих трубках указывает на отсутствие опасной концентрации; наличие остаточной окраски красного цвета в опытной трубке, к моменту образования желтой окраски в контрольной трубке, указывает на наличие опасной концентрации).

4.1.7. Дать оценку степени опасности заражения газами исследуемого воздуха с учетом прил. 2.
