2. Пьезоэлектрический эффект.
Некоторые твердые материалы, способны в электрическом поле изменять свои линейные размеры. Железо, никель, их сплавы или окислы при изменении окружающего магнитного поля также могут изменять свои размеры. Первые из них относятся к пьезоэлектрическим материалам, а вторые - к пьезомагнитным. Соответственно различают пьезоэлектрический и пьезомагнитный эффекты.
Пьезоэлектрический двигатель может быть выполнен как из тех, так и из других материалов. Однако наиболее эффективными в настоящее время являются пьезоэлектрические двигатели.
Существует прямой и обратный пьезоэффекты.
Прямой - это появление электрического заряда при деформации пьезоэлемента.
Обратный - линейное изменение размеров пьезоэлемента при изменении электрического поля.
Пьезоэлектрический актюатор.
Пьезоактюатор - пьезомеханическое устройство,
предназначенное для приведения в действие механизмов, систем или
управления ими на основе пьезоэлектрического эффекта. Сегодня существует большое количество разнообразных типов и видов пьезокерамических актюаторов, но нету единой международной классификации. Они различаются по используемым направлениям пьезоэффектов, конструкциям, предназначениям. Их условно можно свести в следующие основные группы:
Пакетные (линейные) пьезоактюаторы
Трубчатые пьезоактюаторы
Сдвиговые пьезоактюаторы
Ламинарные полосковые пьезоактюаторы (актюаторы сжатия)
Актюаторы с интегрированным рычажным усилителем перемещения
Управляемые пьезофлексерные актюаторы
Пакетные (линейные) пьезоактюаторы.
Пьезоактюаторы такого типа наиболее широко используемые. В свою очередь они делятся на разнообразные типы, например, низковольтные и высоковольтные, корпусные и бескорпусные многослойные дискретные и многослойные монолитные и т.д. Пакетные актюаторы могут генерировать силу
огромной величины - 100 килоньютон и более. Максимальный ход не превышает 500 мкм. Для защиты пьезокерамического пакета они выполняются в металлических корпусах со встроенной системой предварительного механического напряжения.

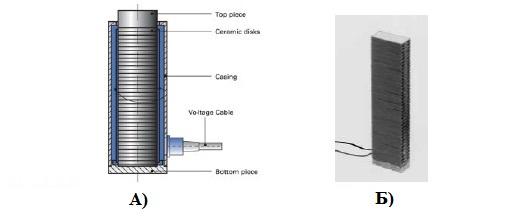

Рис. 2.1. - Пакетные пьезоактюаторы а) высоковольтные, б) низковольтные.
Трубчатые пьезоактюаторы.
В основе принципа работы трубчатых пьезоактюаторов лежит явление сужения внутреннего сечения полого пьезокерамического цилиндра. В основном применяются в сканирующих микроскопах и микронасосах. Защемляемые изгибные пьезокерамические биморфы и мультиморфы. Отличительной особенностью актюаторов такой конструкции является их специфическое крепление (защемление). Данная конструкция обеспечивает значительные перемещения в миллиметровом диапазоне, но при низкой жесткости, малой блокирующей силе и резонансной частоте. В зависимости от формы такие актюаторы бывают пластинчатыми и дисковыми.
Сдвиговые пьезоактюаторы.
Сдвиговые пьезоактюаторы способны генерировать большую блокирующую силу при значительном сдвиге. Находят применение в качестве пьезоэлектрических линейных моторов, а также как одноосевые и двухосевые позиционирующие элементы.
Рис. 2.2. - Конструкция сдвигового пьезоактюатора.
Ламинарные полосковые пьезоактюаторы (актюаторы сжатия).
Активный материал этих актюаторов представляет собой полоски пьезокерамики. Сдвиг в таких актюаторах происходит в направлении, перпендикулярном направлению поляризации и приложенному электрическому полю.
