2.1.6.Свойство планов скоростей
1. План скоростей – это плоский пучок лучей, исходящих из полюса. Каждый луч представляет собой вектор абсолютной скорости какой-то точки механизма.
2. Отрезки, соединяющие концы векторов, являются относительными скоростями.
3. Свойство подобия: фигуры, образованные на полюсе векторами скоростей, подобны фигурам, образованным звеньями механизма, повёрнутыми на 90.
4. Возможность определения угловой скорости звеньев по величине и направлению:
.
План ускорений (рис. 2.6, б):
1) ;
2) .
Ускорение точки звена, совершающего сложное движение, складывается из переносного ускорения и относительного нормального и касательного. В данном случае переносное ускорение по характеру поступательное, а относительное вращательное.
Второе уравнение:
;
Построим план ускорений по приведенным векторным уравнениям, найдем ускорение точки K по аналогичным уравнениям.
Свойства плана ускорений.
1–3. Эти свойства аналогичны свойствам плана скоростей.
4. Угловое ускорение второго звена можно определить:
.
2.1.7.Построение плана скоростей и ускорений кулисного механизма
Дано: 1 = const, размеры звеньев (рис. 2.7).
Определить скорости и ускорения всех точек механизма.
Механизм содержит подвижных звеньев n=5; кинематических пар 5-го класса P5=7; степень подвижности W=1, класс механизма – 2 (рис. 2.8).
Точка В1 совершает вращательное движение вокруг точки A:
VB1 = 1 AB ;
точка В3 совершает вращательное движение вокруг точки С; точка В2 совершает сложное движение – переносное вращательное вместе с точкой В3 и относительное поступательное вдоль звена СД:
.
Рис. 2.34
Рис. 2.35. Структура кулисного механизма

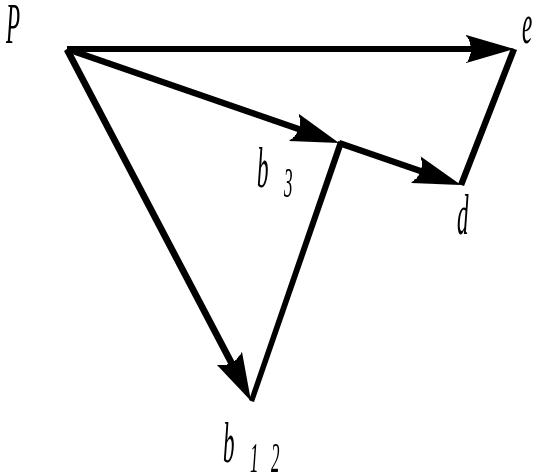

Построим план скоростей (рис. 2.9).
Рис. 2.36
Скорость точки D находим исходя из свойства подобия:
.
.
Переходим к плану ускорений (рис. 2.10).
Рис. 2.37
2.1.8.Аналоги скоростей и ускорений
Если степень свободы механизма равна единице, то положение выходного звена однозначно определяется обобщенной координатой или углом поворота входного (ведущего) звена. Запишем для первого и второго механизма (рис. 2.11):
; (2.15)
, (2.16)
где Sn и n – положение выходного звена;
– функция положения;
1 – положение входного звена.
а
б
Рис. 2.38
Чтобы определить линейную и угловую скорости выходных звеньев, достаточно продифференцировать выражения (2.15) и (2.16) по времени:
; (2.17)
. (2.18)
В выражениях (2.17) и (2.18) структура правых частей одинакова, т.е. линейная или угловая скорость выходного звена определяется угловой скоростью входного звена и функцией , которая называется аналогом скорости или первой передаточной функцией. Что это такое аналог скорости?
В выражении (2.18) разделим левую и правую часть на и получим
.
Аналог скорости – это отношение скоростей выходного и входного звеньев. Аналог скорости является функцией положения механизма.
Существуют механизмы, где =const, например зубчатые передачи с круглыми колесами. Здесь аналог скоростей называется просто передаточным отношением.
В кулачковых механизмах при 1=const и 1const функция не постоянна. Такое положение вызывает дополнительные динамические нагрузки в механизмах, связанные с силами инерции, которые, в свою очередь, обусловлены ускорениями.
Продифференцируем по времени выражения (2.17) и (2.18), получим линейное ускорение
(2.19)
и угловое ускорение
. (2.20)
