- •Часть 3
- •Часть 3
- •Часть 3
- •Введение
- •Автоматизация механических испытаний
- •1. Механические характеристики материалов
- •1.1. Лабораторная работа № 1 Определение параметров кривой течения по испытаниям на одноосное растяжение
- •1.2. Лабораторная работа № 2 Определение параметров анизотропии листовых материалов
- •1.2.1. Раскрой материала
- •1.2.2. Подготовка образца к испытанию
- •1.2.3. Измерения деформаций сеток в процессе испытания
- •1.2.4. Расчет коэффициентов анизотропии
- •1.2.5. Расчет коэффициентов анизотропии обобщенной кривой течения
- •1.2.6. Определение коэффициентов анизотропии обобщенной кривой течения в процессе испытаний на одноосное растяжение
- •1.3. Лабораторная работа № 3 Определение предельных деформаций листовых материалов при растяжении в условия плоской деформации
- •1.3.1. Теоретическая справка
- •1.3.2. Испытание
- •1.3.2.1. Образец
- •1.3.2.2. Подготовка образца к испытанию
- •1.3.3. Обработка результатов измерений
- •1.4. Лабораторная работа № 4 определение предельных деформаций листовых материалов при растяжении в условиях равномерного двухосного растяжения
- •1.4.1. Теоретическая справка.
- •Равномерное двухосное растяжение
- •1.5. Лабораторная работа № 5 Определение модуля Юнга и коэффициента Пуассона
- •Равномерное двухосное растяжение
- •1.6. Лабораторная работа № 6 Построение диаграммы рекристаллизации и определение критической деформации недопустимого роста зерна
- •1.7. Лабораторная работа № 7 Определение коэффициента влияния промежуточной термообработки
- •1.8. Лабораторная работа № 8 Определение минимального радиуса гиба
- •2.1. Лабораторная работа № 9
- •2.1.3. Методика испытания
- •Протокол испытаний по определению момента трения
- •2.2. Лабораторная работа № 10 Определение коэффициентов трения листовых заготовок на пуансоне в процессе пластического формообразования обтяжкой
- •Определение коэффициента трения при обтяжке
- •2.3. Лабораторная работа № 11 Определение параметров эффекта Баушингера испытанием на реверсивный изгиб
- •Теоретическая справка
- •На входе программы:
- •На выходе программы:
- •2.4. Лабораторная работа №12
- •2. Испытательная установка/7/
- •3. Техника испытания
- •3.5. Лабораторная работа № 13 Определение диаграммы предельных деформаций испытанием образцов nakazima.
- •1. Теоретическая справка
- •2.6. Лабораторная работа № 14 Оценка влияния скоростного упрочнения на моделирование операций листовой штамповки
- •1. Теоретическая справка
- •Заключение
- •Библиографический список
- •Оглавление
- •2.3. Лабораторная работа №11…………………………….65
- •Часть 3
- •394026 Воронеж, Московский просп., 14
2.4. Лабораторная работа №12
Определение параметров эффекта Баушингера испытание на сжатие - растяжение
Цель работы. Изучить методику испытаний и расчета параметров эффекта Баушингера и сравнение его значения с результатами, полученными в лабораторной работе №11.
1. Теоретическая справка

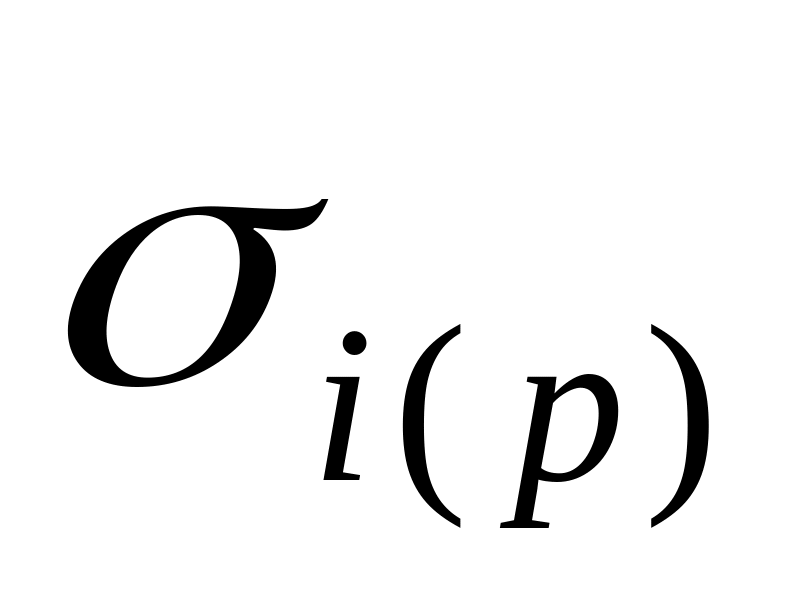

Способ определения параметров эффекта Баушингера. В моделях материала, учитывающих кинематическое упрочнение, эффект Баушингера описывается параметром , равным отношению предела текучести на сжатие материала, растянутого предварительно до напряжения , к этому напряжению (рис.30). В дальнейшем используется условный предел текучести, характерный для алюминиевых сплавов, у которых кривые деформирования не имеют площадок текучести. Параметр зависит от величины предварительной пластической деформации . Эта зависимость удовлетворительно описывается уравнением /7/
, (87)
где - постоянные материала. Параметр равен

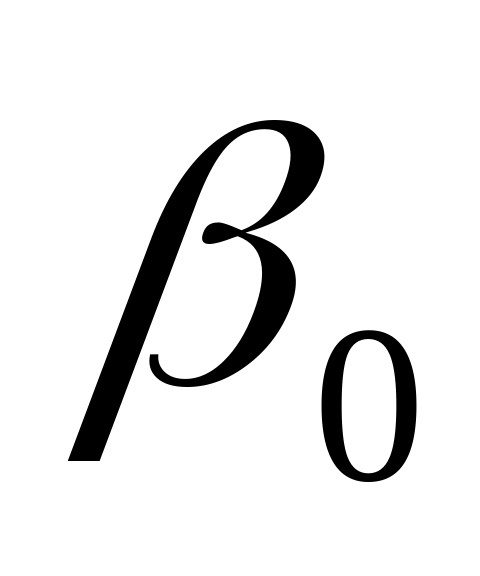

(88)
где -пределы текучести начально недеформированного материала соответственно на сжатие и растяжение. Остальные коэффициенты уравнения (87) определяют в результате аппроксимации экспериментальной зависимости этим уравнением.
Существующие методы определения параметров эффекта Баушингера листовых материалов основаны на двухэтапном испытании материала по программе: растяжение до определённой пластической деформации; разгрузка; сжатие до пластической деформации, необходимой для определения предела текучести. Так как испытывают короткие образцы, условие однородности напряженного состояния образца нарушается, образец часто теряет устойчивость, что сказывается на точности определения предела текучести, а, следовательно, параметра .
2. Испытательная установка/7/
На рис.31 приведена принципиальная схема установки для испытания на продольное сжатие длинных плоских образцов. Контейнер 1 имеет габаритные размеры 450х130х160 мм и толщину стенок 20 мм. Плоский образец в виде полосы с размерами не больше 240х40 мм вырезают из листа вдоль или поперек прокатки так, чтобы одна из главных осей анизотропии совпадала с направлением растяжения-сжатия. Образец 2 помещается в контейнер на раздвижную наборную плиту 3, с помощью которой центрируется его положение относительно штока 8. Сжимающее усилие в образце передается через шток на динамометр 7. Образец сжимается плунжером 4 на величину так, чтобы последующий в результате продольный изгиб образца не вызвал в нем пластических деформаций. Продольное сжимающее усилие создается винтовой парой 6. Изогнутый на величину прогиба образец фиксируется набором клиновых вставок 5 между наружной плитой и плунжером. Затем на образец кладут резиновые блоки 11 в количестве, обеспечивающем полное заполнение рабочего пространства контейнера. На блоки 11 сверху кладут прижимную жесткую плиту 10, которая создает равномерное сжатие резины на образец по всему объему контейнера. Контейнер устанавливают на пресс и прессуют резину до тех пор, пока сжимающее образец усилие, передаваемое через шток на динамометр, не перестает расти при монотонном увеличении давления пресса на резиновые блоки. Это свидетельствует о полном разглаживании образца.
Для более точного определения продольного усилия, создаваемого на образце, шток 8 смазывают и помещают в отверстие передней торцовой стенки, в которую запрессована фторопластовая втулка. С этой же целью динамометрическая пружина 7 соединяется со штоком 8 через сферический шарнир 15. Динамометр размещается в швеллерной скобе 12. Скоба жестко крепится к передней торцовой стенке контейнера винтами, которыми регулируется вертикальное положение скобы с динамометром относительно штока. Установка и центровка динамометра производится в продольном направлении регулировочным винтом с полусферическим наконечником 13. Винт позволяет выбрать люфты перед нагружением, и разгрузить образец после испытания. Положение динамометра в вертикальном направлении регулируется также наборными прокладками на днище швеллерной скобы. Чтобы резины не затекала в щель штока и не влияла на показания динамометра в процессе прессования, на первом этапе нагружения с внутренних сторон торцовых стенок устанавливают две защитные П-образные пластины 9.
