5.2. Гидравлический удар в скважине
Гидравлический удар в скважине возможен при посадке цементировочной пробки на кольцо "стоп" при цементировании, забивании промывочных отверстий в долоте, обрушении стенок скважины при бурении (прямой гидравлический удар), при внезапном уменьшении давления в системе из-за открытия крана, порыва предохранительной диафрагмы и т.п. (обратный гидравлический удар).
При прямом гидравлическом ударе давление внутри труб повышается на величину
ΔР = ΔUρжС (5.18)
В кольцевом пространстве давление уменьшается на ту же величину. Избыточное внутреннее давление на трубы при гидроударе
ΔР = 2ΔUρжС (5.19)
Задачи
Определите изменение давления в скважине при забивании промывочных отверстий в долоте.
Определите изменение давления при подъеме труб при забое 1600 м.
Определите предельно допустимую скорость подъема и спуска труб. Пояснение. Постройте график изменения давления в скважине от скорости подъема и спуска труб и по нему определите искомые скорости.
6. Выявление и ликвидация газонефтепроявлений
Поступление пластового флюида в скважину при бурении обнаруживается по увеличению расхода выходящей из скважины жидкости по сравнению с расходом закачиваемой и по увеличению объема жидкости в емкостях. Во время остановок бурения начало проявления характеризуется переливом раствора из скважины или ростом давлений, если устье скважины закрыто. При подъеме бурильного инструмента проявление обнаруживается тем, что темп уменьшения уровня жидкости в емкостях из-за заполнения освобождающегося объема скважины меньше расчетного. При начавшемся проявлении очень важно оценить величину пластового давления и вид пластового флюида. Начавшееся проявление обычно ликвидируется закачкой утяжеленного раствора и вытеснением попавшей в скважину порции пластового флюида на поверхность Газонефтяные фонтаны также ликвидируются чаше всего закачкой утяжеленного раствора через бурильные трубы или специально пробуренные наклонные скважины, ствол которых сообщается со стволом аварийной скважины.
Поступление пластового флюида в скважину может происходить из-за применения раствора меньшей, чем необходимо, плотности, быстрого подъема бурильного инструмента, уменьшения гидростатического давления ВПЖ, вследствие тикстропного структурообразования. Пластовым флюид поступает в скважину вместе с выбуренной породой и при проходке продуктивных отложений.
6.1. Определение величины пластового давления и вида пластового флюида при проявлений

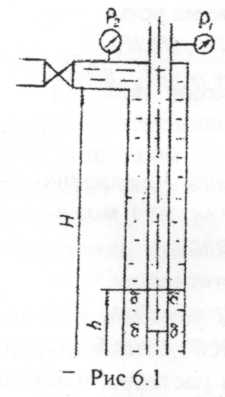

Определение возможно, если бурильные трубы заполнены буровым раствором и спущены до забоя. Если при обнаружении проявления закрыть устье скважины, давление в скважине начнет возрастать, пока не прекратится приток пластового флюида. В этот момент давление в скважине против проявляющего пласта будет равно пластовому. Если измерить давление на устье в трубах и кольцевом пространстве (рис. 6.1), то величину пластового давления можно найти из
Pпл = P1 + ρжgH (6.1)
Плотность попавшего в скважину пластового флюида
Pпл = (P1 - P2 + ρжgh)/gh (6.2)
Высота столба пластового флюида в скважине определяется исходя из величины увеличения объема бурового раствора в емкостях. При ρпл < 400 кг/м3 можно считать, что в скважину поступил газ, при 800 < ρпл < 950 кг/м3 - пласт нефтяной, при ρпл > 1050 кг/м3 - водоносный.
