Токовая направленная защита нулевой последовательности тнзнп
Самая надежная и в месте с тем простая защита линии. Это логическая цепочка из контакта токового реле, реле направления мощности и реле времени (начиная со второй ступени).

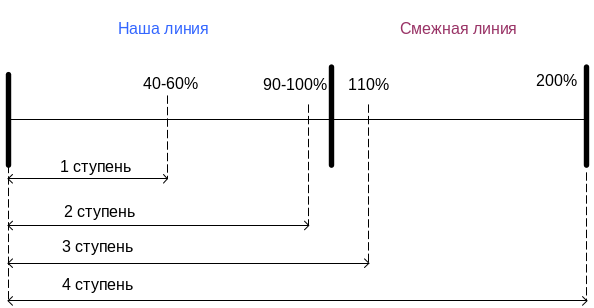

Первая ступень действует без выдержки времени, охватывает 40-60% длины линии, остальные ступени имеют выдержки времени.
Вторая ступень охватывает 90-100% длины линии.
Третья ступень надежно охватывает линию до шин противоположной подстанции.
Четвертая (пятая ступень) применяется для обеспечения дальнего резервирования.
Ступени ТНЗНП, не отстроенные от максимальной нагрузки цикла ОАПВ по току и по времени, имеют блокировку в цикле ОАПВ. На разных линиях число ступеней, имеющих блокировку в цикле ОАПВ, различно.
У нас на всех линиях 1 ступень и ускоренная до 0с с помощью телеускорения (ТУ) III ступень земляной защиты действуют на отключение через панель ОАПВ. Остальные ступени и III ступень с выдержкой времени действуют на отключение трёх фаз через выходные реле резервных защит без запрета ТАПВ.
Токовая отсечка от междуфазных коротких замыканий мфто

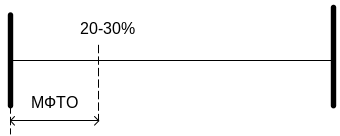

Защищает 20-30% длины линии. Защита выполнена в двухфазном исполнении, включена на токи фаз А и С. Поэтому при близких однофазных коротких замыканиях на фазах А или С эта защита может работать.
Действует на отключение через панель ОАПВ.
Оперативные указания по обслуживанию ТНЗНП и МФТО:
Нормально ТНЗНП и МФТО должны быть введены в работу.
Перед отключением и на всё время отключённого положения ТНЗНП хотя бы с одной стороны ВЛ необходимо отключить ОАПВ с обеих сторон ВЛ и на том конце ВЛ, где отключена эта защита, вывести ТАПВ на обоих выключателях.
Работы на ТНЗНП и МФТО должны производиться на отключённой линии, так как на одних панелях с ними находятся выходные реле защит линии (ДФЗ и ДЗ своих выходных реле не имеют).
Если в одном керне ТТ вместе с ТНЗНП находятся другие устройства РЗА, при операциях в токовых цепях этих устройств необходимо кратковременно выводить последние ступени ТНЗНП, которые могут ложно сработать.

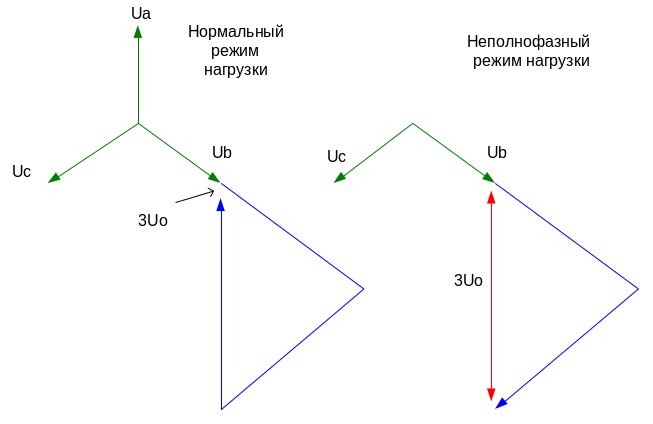

На панели резервных защит имеется прибор, с помощью которого один раз в сутки нажатием кнопки, расположенной рядом с прибором, производится замер небаланса 3Uо. Если прибор показывает нуль или отклоняется за черту, неисправны цепи напряжения разомкнутого треугольника ТН. Защита ТНЗНП считается неисправной. При наличии неполнофазного режима на линии замерять небаланс 3Uо недопустимо (т.к. прибор рассчитана на маленькие пределы измерений).
При отключении ДЗ или ТНЗНП запрещается:
а) отключать основную защиту (ДФЗ) и УРОВ;
б) производить операции с первичным оборудованием;
в) выводить ДЗ или ТНЗНП смежных присоединений,
осуществляющих дальнее резервирование.
Защита от неполнофазного режима
ЗНР
Предназначена для ликвидации неполнофазного режима линии, возникшего при отключённом положении одного выключателя линии (выключатель отключён или выведен в ремонт) и неполнофазном режиме другого выключателя этой линии. Действует при наличии несимметрии тока нагрузки ВЛ (ток 3Iо), превышающем ток срабатывания последней ступени ТНЗНП, с выдержкой времени на отключение трёх фаз ВЛ с запретом ТАПВ. Выдержка времени ЗНР автоматически увеличивается при срабатывании устройства ОАПВ для отстройки действия защиты от неполнофазного режима в цикле ОАПВ.
