*.Ind: индексный файл позволяет проводить поиск объектов на карте с помощью команды «найти».
Для того чтобы открыть таблицу MapInfo:
Выберите в падающем меню «Файл» команду «Открыть» или кнопку «Открыть» и на экран будет выведен диалог "Открыть".
2. Выберите формат Таблицы (*.tab) в списке раскрывающегося меню "Типы файлов".
3. Выберите диск, каталог и имя файла таблицы, которую Вы хотите открыть.
4. Выберите «Представление», т.е. ту форму просмотра таблицы, которая предпочтительна.
5. Нажмите на кнопку "Открыть" и таблица будет открыта.

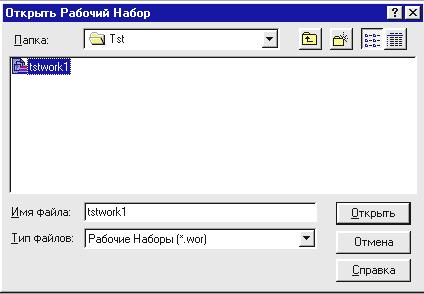

Для открытия Рабочего Набора:
Выполните команду Файл - Открыть.
2 . Выберите формат Рабочие Наборы (*.wor) в списке раскрывающегося меню "Типы файлов".
3. Выберите диск, каталог, на котором находится файл Рабочего Набора и его имя.
Нажмите на кнопку "OK".
Выбор единиц измерения в окне Карты
При работе с картой или после импорта файла может возникнуть необходимость в изменении или установки единиц измерений точек карты. Для выбора единиц измерения в окне Карты:
1. Выполните команду «Карта – Режимы». На экране появится диалог "Режимы окна Карты".
2. Выберите в диалоге единицы измерения для: - координат, - расстояний, - площадей.
Нажмите на кнопку "OK".
Задание 2. Применение рабочего набора
1. Откройте набор tstwоr1 из папки TST.
2. В результате загрузится набор таблиц: adm_cen, rus_obl, city_200, railway, rus_bord.
3. Для изменения объектов какого-либо слоя необходимо сделать этот слой активным и редактируемым. Нажатием на правую кнопку мыши вызовите диалоговое окно управления слоями.
4. В окне Управления слоями укажите на слой adm_cen. Установите флажок в столбце со значком . Этим устанавливается режим вывода надписей из таблицы данного слоя.
5. Нажатием кнопки «Подпись» откройте диалоговое окно вывода текстовых данных из таблицы. В верхнем окошке окна выберите название столбца, из которого будут выводиться надписи на карте – «Название пункта». Закройте диалоговое окно вывода текстовых данных. Закройте диалоговое окно управления слоями. На карте должны появиться названия административных центров Российской Федерации. Таким образом, можно выводить любую текстовую информацию из таблиц, привязывая ее к соответствующим объектам карты. Надписи выводятся в центройде объекта или со смещением в несколько пикселей. Направление и размер смещения устанавливается в диалоговом окне «Подпись».
6. Создайте новый рабочий набор путем модификации существующего. Добавьте в текущий рабочий набор новый слой «grid1» (сетка). Для этого откройте таблицу «grid1» с помощью кнопки . На карте появится сетка в соответствии с установленной проекцией.
Сетка будет иметь прямоугольный вид. Это соответствует цилиндрической проекции MapInfo, которая называется в ней «Широта/ долгота».
Измените проекцию карты с помощью команды «Карта – Режимы – Проекция». В результате откроется диалоговое окно «Выбор проекции». В нем в качестве названия исходной проекции будет указана «Широта/долгота».

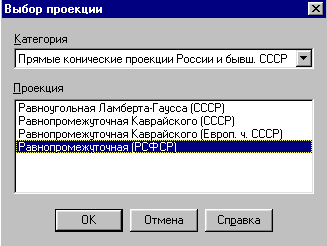

8 . В диалоговом окне “Выбор проекции” выберите новую категорию проекции «Прямые конические проекции России и бывшего СССР» и проекцию «Равнопромежуточная (РСФСР)».
