Методика построения слов и текста

При вычерчивании букв в словах следует соблюдать плавила начертания отдельных букв и выдерживать интервалы между ними.

Равные интервалы создают впечатление разрывов между буквами (или впечатление сгущения букв).

Например, при соседстве прописных букв ГА или ТД просветы кажутся увеличенными, при соседстве букв ПН или ШИ – кажутся уменьшенными.

Величина интервалов измеряется в толщинах основного элемента, зависит от формы соседних букв и может доходить до тройной толщины основного элемента.

Величину интервала между буквами определяет не расстояние между краями букв, а образующаяся между буквами свободная площадь, которая равна произведению высоты буквы на среднее расстояние между крайними очертаниями соседних букв.

Например, если принять промежуток между прямыми буквами равным двойной толщине основного элемента, то между овальными буквами промежуток надо делать только в одну толщину основного элемента, между прямой и овальной буквами – полторы толщины, а между прямым и наклонным элементами соседних букв – две толщины основного элемента и откладывать это расстояние следует по середине строки.

Промежутки между словами в тексте равны полуторной ширине нормальной буквы. В названиях, состоящих из двух слов и более (например, Нижний Тагил, Ростов-на-Дону), промежутки между словами берут в одну ширину нормальной буквы.

Промежутки между цифрами в числах равны толщине основного элемента, кроме:

промежутка между единицами, который равен толщине двух основных элементов;

промежутка между единицей и любой другой цифрой, который принимают в полторы толщины основного элемента;

промежутка между четверкой и семеркой (но не наоборот), равного половине толщины основного элемента.

Р а з д е л 5. Вычерчивание картографических условных знаков Приемы вычерчивания условных знаков и надписей

Вычерчивание условных знаков и надписей можно производить при помощи различных трафаретов, палеток и шаблонов. Их изготавливают из прямоугольного листа прозрачного пластика, прорезая сквозные отверстия в форме условных знаков или четырехугольные отверстия с заданным расстоянием между ними для нанесения площадных условных знаков. Прямоугольная форма трафарета помогает располагать его на плане параллельно рамкам плана, а прозрачность – помещать отверстие в нужном месте. При помощи трафаретов можно быстро сделать разграфку расстояния между значками на линия связи, на изгородях, на железных дорогах, наметить в карандаше внемасштабные условные знаки и зарамочное оформление. Для выполнения подписей стандартным шрифтом вместо карандашной разграфки применяют специальный трафарет, в котором вырезаны окошечки по ширине и высоте букв.

Заметное ускорение в работе дает применение заранее заготовленных типовых элементов. К ним относятся переводные самоприклеивающиеся изображения и деколи. Форматки деколей представляю прозрачную пленку, на которую несколько раз специальной краской наносится изображение букв, цифр и условных обозначений, подлежащее переводу на чертеж. С одной деколи можно получить несколько переводов. На одной и той же деколи могут быть нанесены слои краски любого оттенка четырех цветов: черного, красного, желтого и голубого. Деколи позволяют получать изображения на всех видах бумаги, карандашной и полотняной кальке и пластиках. Использованную форматку деколей восстанавливают. Процесс восстановления состоит из смыва остатков краски, восстановления рабочего слоя и накатки новой краски в фотолабораторных условиях.

В последнее время широкое признание получили темплеты -- различные по форме и цвету этикетки или отдельные листы, требующие предварительной разрезки. Темплет в переводе с английского языка означает "изображение". При работе с темплетом необходимо отделить от него защитную пленку и приклеить его в нужное место. Этот метод обеспечивает оперативное выполнение оформительских работ, а выполнение чертежей сводится к монтажу их отдельных элементов (аппликация) и обеспечивает точность и чистоту исполнения. К единственному недостатку темплетов относят их одноразовое использование.

 Предварительная разграфка

При построении условных знаков выполняется предварительная разграфка: основная для вычерчивания главной фигуры знака и вспомогательная для вычерчивания деталей знака, причем основная разграфка показана сплошными линиями, а вспомогательная – штриховым пунктиром.

На рисунке  показано построение некоторых внемасштабных условных знаков.





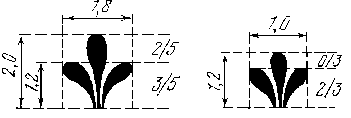

Например, для вычерчивания условного знака пункта триангуляции, вначале строят квадрат, т.к. высота этого знака равна его ширине. Условный знак астрономического пункта на топографических планах всех масштабов выполняется в виде пятиконечной звезды; его можно построить с помощью квадрата или транспортира.

После разграфки условные знаки вычерчивают тушью. Сложные по начертанию знаки можно предварительно построить карандашом. Контролируют размеры условных знаков измерительной лупой.

 Вычерчивание масштабных условных знаков

Вычерчивание масштабных условных знаков начинается с обозначения границ их площади, контуры которой показываются точечным пунктиром. Затем внутри контура в определенном или в произвольном порядке располагают площадные условные знаки (луговой растительности, сплошных зарослей кустарников и т.п.).

Точечный пунктир контура площади вычерчивают по следу карандаша. Точки должны иметь форму круга, поэтому каждую точку вычерчивают движением пера по окружности.

! Диаметры точек и расстояние между ними нужно научиться выдерживать на глаз.

На планах мелких масштабов величина точек 0,08 мм, расстояние между ними 0,8 мм. На планах крупных масштабов величина точек 0,15 мм, а расстояние между ними 1,0 мм.

Условный знак леса изображается кружочками, расположенными в шахматном порядке. Опушка леса выделяется более густым расположением кружков, к центру леса кружки постепенно разрежаются.

Условный знак породы деревьев на небольших площадях помещают в центре контура, на больших площадях – в нескольких местах.

Условный знак песка вычерчивают пером, при этом точки должны иметь форму круга и располагаться равномерно.

Для вычерчивания симметрично расположенных площадных условных знаков внутри контура иногда карандашом делают вспомогательную разграфку: вертикальную, горизонтальную или диагональную.

Условный знак береговой линии морей и озер вычерчивается кривоножкой или чертежным пером и подводится вплотную к условным знакам прибрежных объектов (знаки уреза воды, пристаней, мостов, плотин и др.). К остальным условным знакам береговая линия не доводится на 0,2 мм. При необходимости пространство акватории окрашивают.

Если на одном плане имеются водоемы разных размеров, то крупные водоемы закрашивают более светлым тоном, мелкие -- более темным. Именно таким образом, они выглядят однотонными.

! Перед окрашиванием все карандашные линии с площади рекомендуется убрать.

Можно оставить только буквы надписи и после окраски обвести их тушью.

 Вычерчивание внемасштабных условных знаков

Вычерчивание внемасштабных условных знаков в зависимости от формы объекта и расположения его так называемой главной точки выполняется по-разному:

для знаков, имеющих форму правильной геометрической фигуры (треугольник, квадрат, прямоугольник, круг и др.), главные точки являются геометрическими центрами знаков;

знаки, изображаемые фигурой с широким основанием, располагают на плане так, чтобы середина основания совпала с главной точкой;

у знаков с прямым углом при основании вершина прямого угла должна совпадать с главной точкой;

если условный знак представляет собой сочетание нескольких фигур, то с главной точкой должен совпадать центр нижней фигуры.

 Пункты государственной геодезической сети и астрономические пункты закреплены на местности центрами, координаты которых известны, поэтому на плане их располагают точно по координатам и вычерчивают с особой тщательностью.

Условные знаки строений, которые имеют значение ориентиров, промышленных, сельскохозяйственных и социально-культурных объектов вычерчиваются в первую очередь и располагаются на плане в точном соответствии с положением этих объектов на местности.

 Вычерчивание линейных условных знаков

Условные знаки железных дорог на топографических картах и планах изображаются сплошными линиями, показывая каждую колею, и прерываются при подходе к условным знакам туннелей, при изображении прохождения путей под мостами, путепроводами, эстакадами, а также при показе железнодорожных мостов.

Условные знаки опор контактной сети, опор монорельсовых и подвесных дорог наносятся на планы в соответствии с их положением на местности.

При изображении трамвайных линий и узкоколейных железных дорог показывают каждый путь на своем месте. Ширину обочин и покрытий проезжей части автострад отображают на плане линейными условными знаками, если их ширина в масштабе плана не превышает для усовершенствованных дорог 1,4 мм, а для грунтовых – 1,3 мм, в остальных случаях дороги вычерчивают в соответствии с масштабом плана.

Условные знаки дорог вычерчивают в зависимости от их конфигурации рейсфедерами, кривоножками или пером.

Условные знаки ограждений состоят из линий, в разрывах которых помещены дополнения в виде полукругов, штрихов, крестиков и т.п. Линии ограждений вычерчивают рейсфедером, а детали знаков – пером.

Условные знаки просек, строящихся дорог и т.п. вычерчиваются линейным пунктиром по трафарету или по карандашной разграфке.

! При вычерчивании двух параллельных пунктирных линий следует помнить, что на закруглениях внешнее звено сохраняет размер условного знака, а внутреннее звено делается короче.

Условные знаки рек и ручьев изображают линиями с постепенными утолщениями. При этом линию предварительно делят в зависимости от длины на несколько равных отрезков, затем в направлении от устья к истоку вычерчивают кривоножкой три четверти каждого отрезка так, чтобы последующий был тоньше предыдущего на 0,1 мм. Промежутки заливают пером с постепенным переходом от толстого к тонкому.

Условные знаки линий связи, электропередач и границ состоят из основных линий и соответствующих значков, которые наносятся на основную линию по трафарету.

 Вычерчивание рельефа местности

Вычерчивание рельефа местности осуществляется при помощи горизонталей – линий на карте или плане, соединяющие точки земной поверхности с одинаковой абсолютной высотой.

Различают основные, дополнительные и вспомогательные горизонтали.

Горизонтали, отстоящие одна от другой на принятую для данной карты (плана) высоту сечения рельефа, называются основными.

Горизонтали, проводимые через половину основного сечения, называются дополнительными.

Вспомогательные горизонтали произвольного сечения проводятся на высоте необходимой для наилучшего отображения отдельных форм рельефа.

Основные горизонтали изображаются сплошными, замкнутыми линиями коричневого цвета;

дополнительные – линейным пунктиром.

Горизонтали не должны пересекать условных знаков, изображаемых в две линии, таких как дороги, просеки, реки, улицы.

Для удобства определения высоты рельефа на карте горизонтали, кратные пяти (пятая, десятая и т.д.), вычерчиваются утолщенными; обычные горизонтали проводятся толщиной 0,1 мм, а утолщенные горизонтали – 0,25 мм.

Для облегчения чтения рельефа на горизонталях наносятся бергшрихи, показывающие направление ската, и подписи высот горизонталей.

Высоты подписывают в разрывах горизонталей и располагают в местах, удобных для чтения, так, чтобы верх цифр был обращен в сторону повышения ската.

Горизонтали вычерчивают кривоножкой или пером, бергштрихи – пером. Толщина бергштриха 0,1мм, длина 1,0 мм. При черчении кривоножкой на месте смыкания горизонтали рекомендуется оставлять зазор и замыкать горизонталь пером.

Условный знак скал является одним из сложных для вычерчивания. Он изображается с учетом светотени, при этом источник света условно помещают в северо-западном углу чертежа. Склоны, обращенные к свету, изображают светлыми, а противоположные – темными .

Условный знак осыпей (песчаных, глинистых, каменисто-щебеночных и галечниковых) вычерчивается так же, как условный знак скал, с той разницей, что вместо линий штриховки вычерчивают пером условные знаки камней или песка.

Знаки камней и песка вверху изображения осыпи делают крупными, а затем уменьшают по направлению движения осыпи.

Овраги с обрывистыми склонами, ширина которых более 1мм в масштабе плана, изображают с сохранением ширины и очертаний сплошной тонкой линией с зубчиками.

При вычерчивании условного знака оврага сначала наносят тонкую линию, обозначающую край оврага, а затем – зубчики.

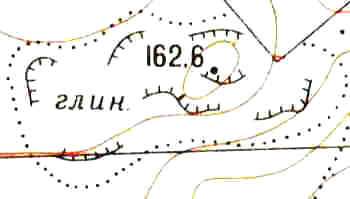

Узкие овраги и промоины в зависимости от их ширины вычерчивают в две или в одну линию без зубчиков. Рядом в виде дроби подписывают их характеристики. В числителе дроби указывают ширину оврага от края до края, в знаменателе – глубину в метрах.

При вычерчивании условных знаков курганов и ям, не выражающихся в масштабе плана, зубчики делают одинаковыми по длине и сопровождают подписью их высоты или глубины.

Естественные формы рельефа (овраги, оползни, скалы и т.п.) вычерчивают коричневым цветом, искусственные (насыпи, выемки, карьеры и т.п.) – черным





Цвет придает условным знакам большую наглядность, кроме того он позволяет разделять на плане изображения отдельных элементов местности (гидрографию, растительный покров, горы и т.д.).

Так элементы гидрографии на топографических планах окрашивают синим цветом,

растительный покров – зеленым,

элементы рельефа – коричневым.

Для повышения наглядности изображения дорог, тротуаров и площадей с твердым покрытием окрашивают бледно-розовым цветом.

 Вычерчивание населенных пунктов

Все здания и постройки населенных пунктов, выражающиеся в масштабе плана, изображают по контурам и габаритам их цоколей.

При этом изображаются все выступы и архитектурные детали, которые на плане имеют размер 0,5 мм и более.

Густота штриховки в условных знаках зависит от величины построек и наносится через 1–1, 5–2 мм; цифрами указывается количество этажей.

Все постройки на планах масштаба 1:5000 показывают с подразделениями на огнестойкие и неогнестойкие, жилые, нежилые и смешанные.

Здания общественного назначения относят к жилым.

Легкие постройки пионерских лагерей, дачных сооружений, пригодные для жилья в теплое время года, -- к нежилым.

Если техническим проектом предусмотрено изображение рельефа на территориях городов и поселков, то по изображениям улиц, площадей и дворов с твердым покрытием горизонтали проводятся, а по условным знакам зданий не проводятся.

Границы кварталов на планах масштабов 1:5000 и 1:2000 вычерчивают тонкими черными линиями, независимо от вида соответствующего ограждения в натуре.

 Коммуникации

На планах масштабов 1:2000, 1:1000 и 1:500 изображают все столбы линий электропередач и связи.

Подземные коммуникации и их характеристики определяются техническим проектом съемки.
