Типовое контрольное задание

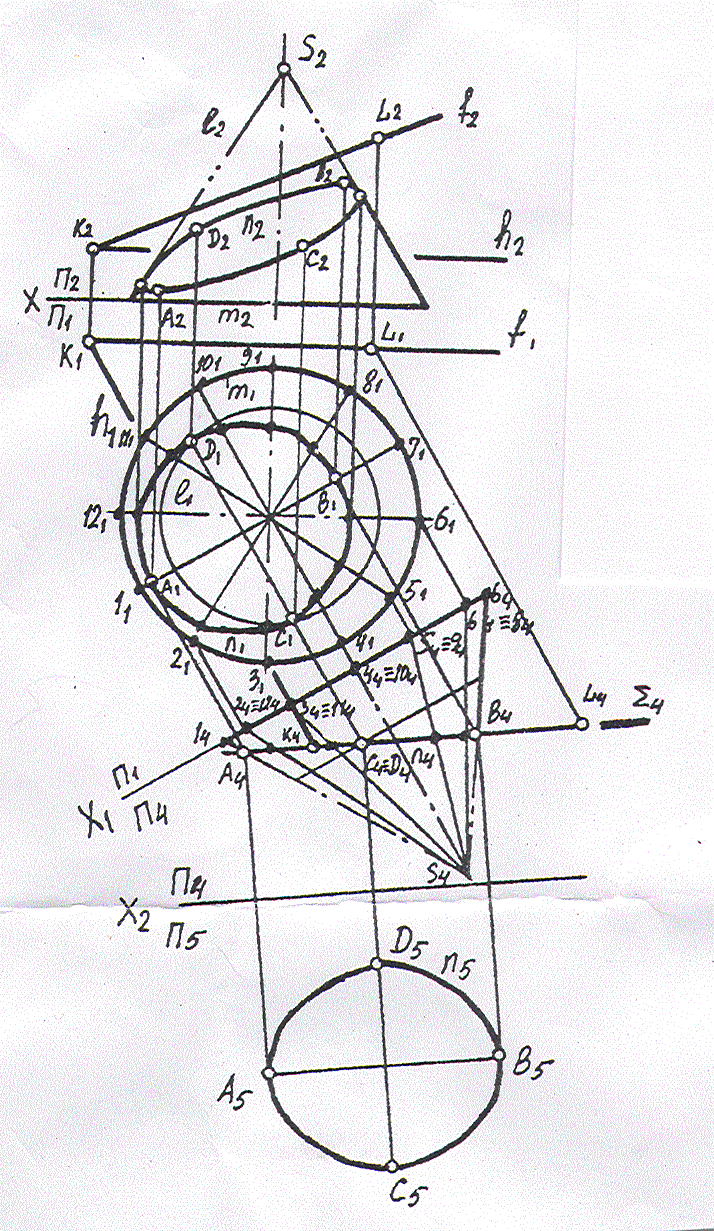

Построить натуральную величину сечения конуса фронтально проецирующей плоскостью.
Тема 6. «Развертывание поверхностей. Особенности построения разверток различных поверхностей».
Модуль - развертывание поверхностей.
Ключевые слова: поверхность, развертка, плоская фигура, способ нормальных сечений, способ раскатки, способ треугольников.
Начинать самостоятельную работу по данному разделю рекомендуется с изучения классификации поверхностей по признаку развертываемости. Необходимо уяснить способы построения разверток развертываемых поверхностей и условных разверток неразвертываемых поверхностей.
Вопросы для изучения теоретической части темы
1).Какие поверхности называются развертываемыми?
2).Какая плоская фигура получается при развертке боковой поверхности прямого круглого цилиндра?
3). Какие линии получаются при пересечении гранных поверхностей?
Тесты
Что называется разверткой поверхности
а) плоская фигура, которая получается путем совмещения всех точек поверхности с плоскостью без складок и разрывов
б) плоская фигура, которая получается путем совмещения части точек с другой поверхностью
в) плоская фигура, которая получается с поверхность путем плоско-параллельного перемещения.
Какие поверхности относятся к не развертывающимся
а)конус
б)сфера
в) цилиндр
Какую форму имеет развертка прямого кругового конуса
а)прямоугольник
б)треугольник
в)сегмент круга
Какую форму имеет развертка прямого кругового цилиндра
а)прямоугольник
б)треугольник
в)сегмент круга
Какими способами можно построить развертку пирамиды
а)способом раскатки
б)способом прямоугольников
в)способом треугольником
Задачи для отработки практической части темы.

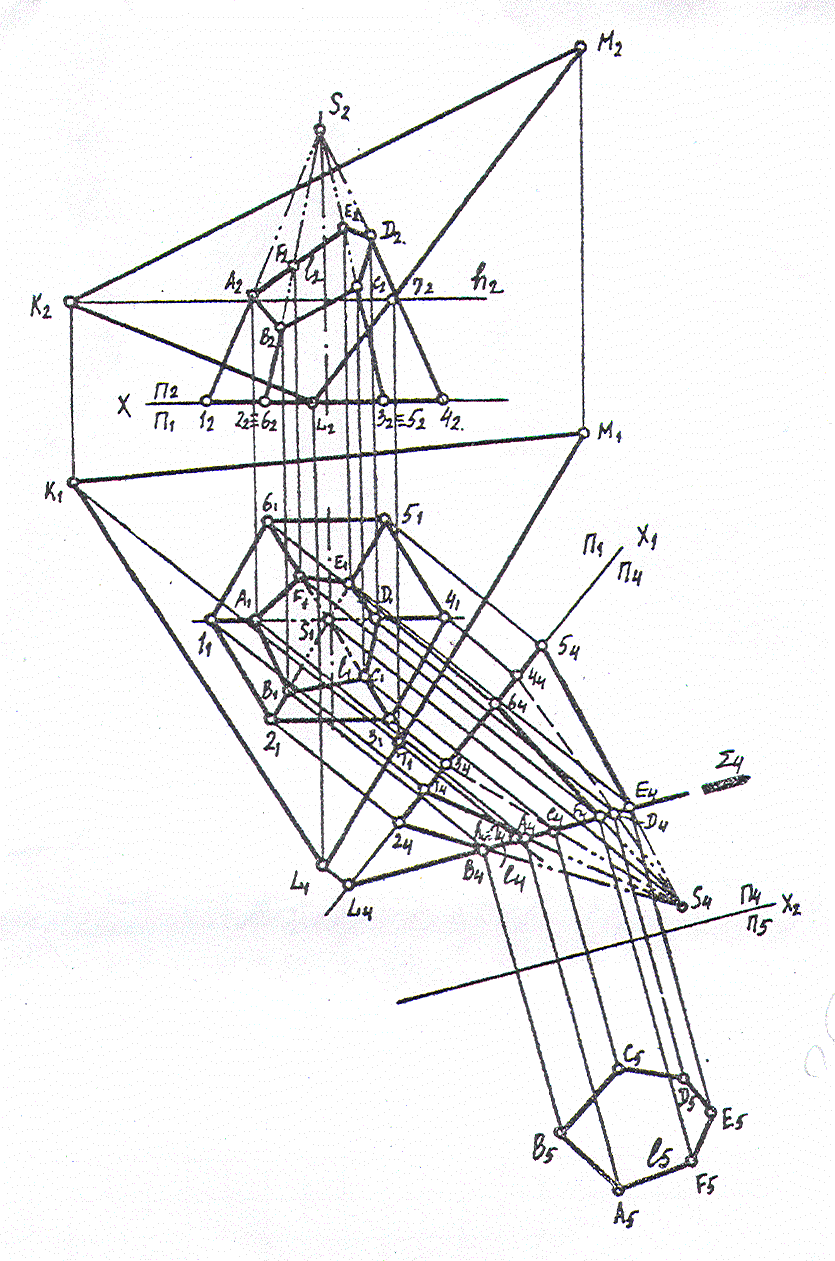

Задача №1. Построить развертку усеченной части пирамиды.
Чтобы построить развертку боковой поверхности пирамиды необходимо построить три грани в натуральную величину.
Так основание пирамиды является плоскостью уровня, то мы не ищем натуральную величину основания. Поэтому остается определить натуральные величины ребер пирамиды. Определяем натуральные величины ребер способом замены плоскостей проекций. На натуральных величинах ребер определяем также положение точек А, В, С, D, E, F. Сначала строим полную натуральную величину граней и боковой поверхности пирамиды, а затем на ней находим по положению точек линию сечения. К боковой поверхности усеченной части пристраиваем основание, а затем истинный вид сечения, который определили способом замены.

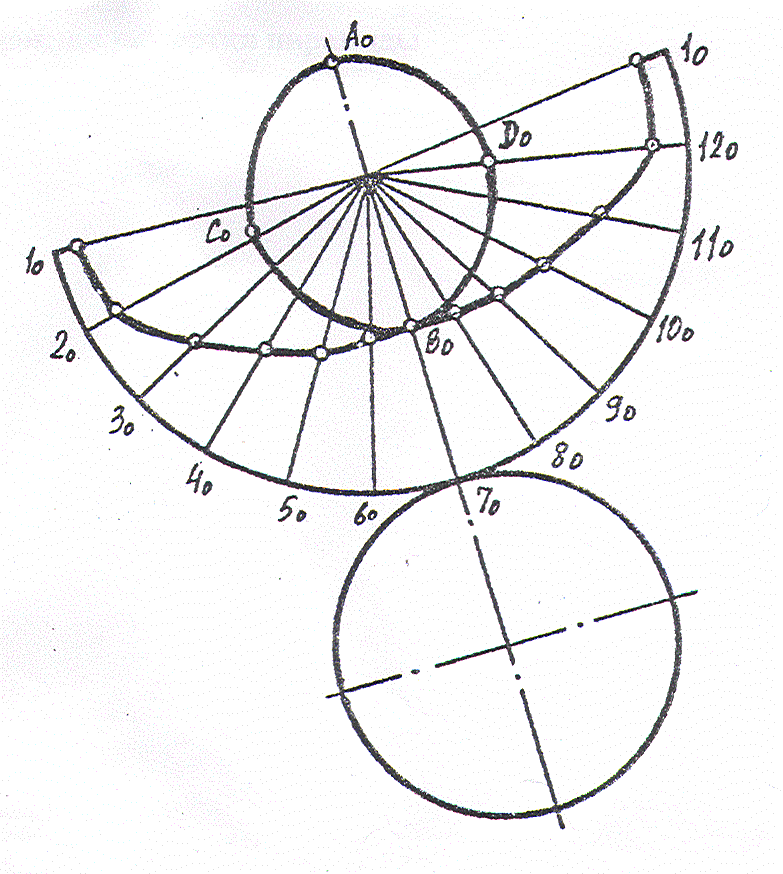

Задача №2. Построить развертку усеченной части конуса.
Развертка конуса строится аналогично.
Типовое контрольное задание
Построить развертку отсеченной части геометрического тела.
Тема 7. Виды изделий. Виды и назначение конструкторских документов. Условности и упрощение на машиностроительных чертежах. Условные графические изображения материалов в разрезах и сечениях. Соединение деталей. Изображение резьбы на чертежах. Изображение резьбовых изделий и их соединений. Изображение соединений сваркой, пайкой.
Модуль – виды изделий и конструкторских документов.
Ключевые слова: изделие, деталь, сборочная единица, чертеж детали, сборочный чертеж, спецификация, резьба.
