8. Расчет суммарной погрешности обработки
Станок токарно-многорецовый горизонтальный полуавтомат 1Н173 (ГОСТ 16472-79)
Расматриваемый этап обработки :получистовой d=26, JT12
Предшествующая операция черновая , JT14
Условия обработки :
Резец пластиной из твёрдого сплава T15K6, , , ,r =1,2мм
Минимальный припуск tmin=1мм
Подача s=0.42мм/об
Скорость v=130м/мин
Определяем величину погрешности ΔИ, вызванную размерным износом резца по [2, с.73]
где L – длинна пути резания при обработки партии N деталей определяется:
Для сплава Т15К6 интенсивность изнашивания [2, с.74]
Определение колебание отжатий системы ΔУ в следствии изменения силы РY из-за непостоянной глубины резания и податливости системы при обработке.
[2, с.27]
где Wmax и Wmin – наибольшая и наименьшая податливость системы;
РYmax и РYmin – наибольшее и наименьшее составляющей силы резания.
Для станка 1Н173 наибольшее и наименьшее перемещения продольного супорта под нагрузкой 16кН составляют соответственно 450мкм и 320 мкм
Когда заготовка закреплена в патронах происходит прогиб, величина которого равна Y
Где: l –длина заготовки
E- модуль упругости
J=0,05 -момент инерции
т.к модуль Юнга стали А40Г
Наибольшая и наименьшая нормальная составляющая силы резания определяется согласно [3, с.271-275].
Колебание глубины резания составит ,а тогда
; x=0,9; y=0,6; n=-0,3
n=0,75;
Определим погрешность, вызванную геометрическими неточностями станка
[2, с.53-55]
где С – допустимое отклонение от параллельности оси шпинделя направляющим станины в плоскости выдерживаемого размера на длине L;
l – длина обрабатываемой поверхности.
Для токарных станков нормальной точности при диаметре обрабатываемой поверхности d=26 мм L=40 а C=20мкм при длине обрабатываемой детали l=10мм.
Настройка резца на выполняемый размер производится по эталону с контролем положения резца с помощью металлического щупа, определим погрешность настройки:
где ΔР – погрешность регулирования положения резца; и - коэффициенты учитывающие отклонения закона распределения величины ΔР и ΔИЗМ от нормального закона распределения; ΔИЗМ – погрешности измерения размера детали.
Для заданных условий обработки [2, с.71-72] и .
Определение температурной деформации технологической системы, приняв их равными 15% от суммы остальных погрешностей
[2, с.76]
Определение суммарной погрешности обработки

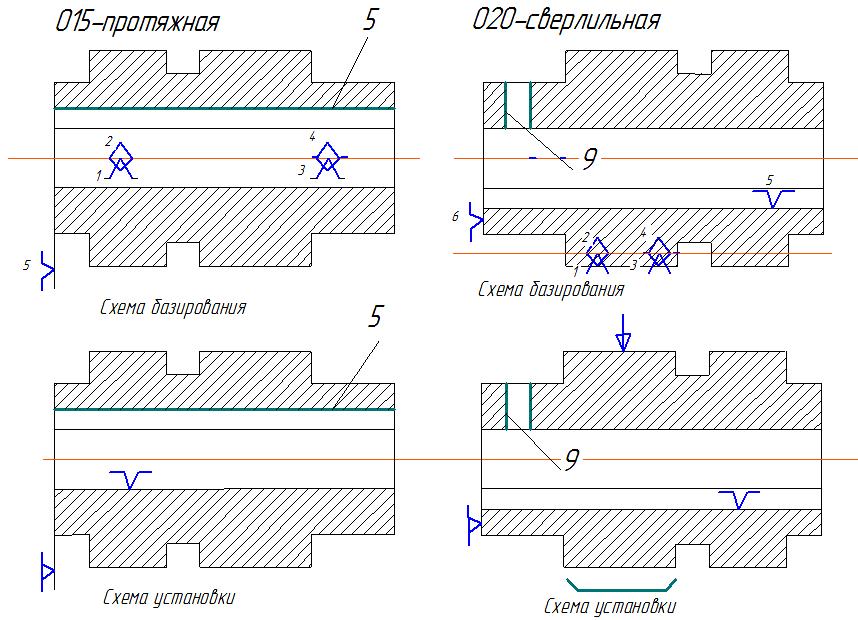

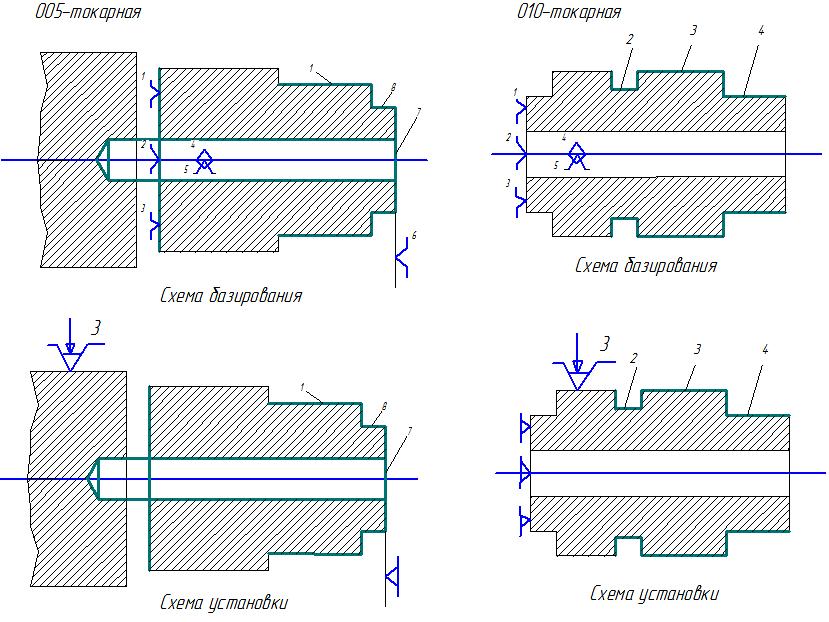

7.Схемы базирования
005- токарная
010- токарная
015-протяжная
020- Сверлильная
