Измерение мощности слоя

Истинная мощность (Н) при горизонтальном залегании определяется как разница между отметками кровли и подошвы слоя.

При расчлененном рельефе истинная мощность вычисляется по данным измерений видимой мощности (h) и угла наклона поверхности рельефа ().

Рис. . Зависимость ширины выхода горизонтально залегающих слоев о рельефа и определение истинной мощности слоя при горизонтальном залегании

I - геологическая нарта; II - разрез; h - видимая мощность; H - истинная мощность; - угол наклона рельефа; 175 м - абсолютная отметка кровли слоя; 153 м - абсоянхгная отметка подошвы слоя;

Н =h sin ; H= 175 - 153 - 22 м

Ширина выхода слоев на поверхность зависит от мощности и рельефа

IV.II. Изображение горизонтального залегания слоев на геологической карте

При изображении горизонтального залегания слоев на геологической карте необходимо установить положение границ между слоями на местности и их абсолютные отметки.

При чтении геологической карты, на топооснове которой изогипсы отсутствуют, горизонтальное залегание устанавливается предположительно; границы между слоями повторяют очертания основных элементов рельефа (в низинах – более древние породы, на водоразделах – молодые).

IV.III. Изображение горизонтального залегания слоев на аэрофотоснимках

(самостоятельно)

IV.IV. Составление разрезов с горизонтальным залеганием слоев

(см. Методическое пособие по Структурной геологии)

Глава V. Наклонное залегание слоев

При наклонном залегании слои на больших пространствах наклонены в одном направлении (примеры: Крым, Северный Кавказ).

V.I. Элементы залегания

При наклоном залегании для определения положения поверхностей наслоения в пространстве пользуются следующими элементами залегания: линия простирания, линия падения и угол падения ( пад.).

Линия простирания – линия пересечения поверхности слоя с горизонтальной плоскостью или любая горизонтальная линия на поверхности слоя (Рис. ).

Линия падения – вектор, линия перпендикулярная линия простирания, лежащая на поверхности слоя и направленная в сторону его наклона (Рис. ).

Угол падения () – угол между линией падения и ее проекцией на горизонтальную плоскость.

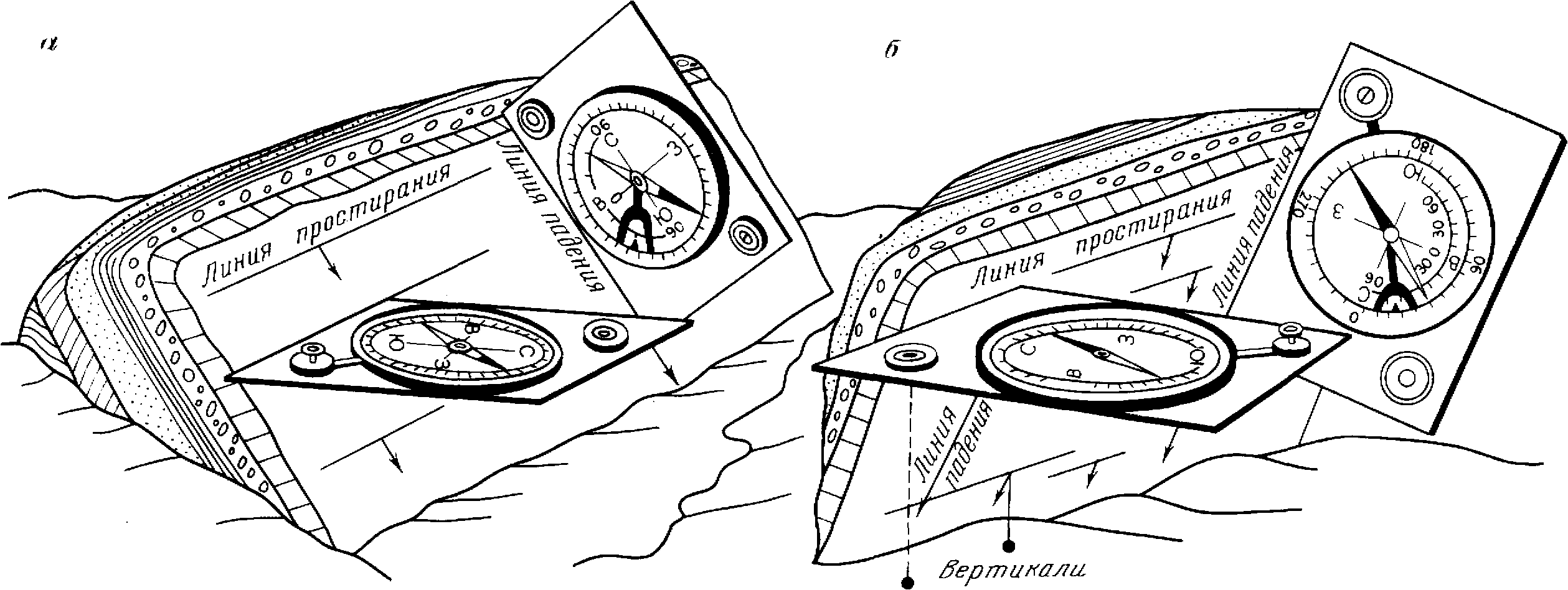

Рис. Определение элементов залегания:

а - при нормальном наклонном положении слоев; б - при запрокинутом положении слоев

Азимут простирания имеет два противоположных направления, различающихся на 180⁰, но его принято замерять в северных румбах.

Азимут простирания = Азимут падения  90⁰

 падения = 0--90⁰

V.II. Устройство горного компаса (см. Методическое пособие по Структурной геологии)

V.III. Работа горного компаса

Определяются линии азимута простирания и азимута падения. Для замера азимута простирания к линии простирания компас прикладывают длинной стороной, причем как одной длинной стороной, так и другой (рис. ).

Для замера азимута падения компас прикладывают короткой стороной к линии простирания так, чтобы северный конец (О) был направлен в сторону падения слоя и берут отсчет по северному концу стрелки.

Чтобы замерить  пад., горный компас прикладывают длинной стороной к лини падения и, держа его в вертикальном положении, берут отсчет по отвесу. Точность отсчетов горным компасом  2-3⁰. Замеры горным компасом дают углы между данным направлением и магнитным меридианом. Топокарты ориентируются относительно географического меридиана. Магнитный и географический полюса находятся в различных точках.

Угол между направлениями на магнитный и географический полюсы, называется магнитным склонением. На территории СНГ магнитное склонение равно 0-30⁰. Магнитное склонение обычно указывается на карте, при этом оно бывает восточным и западным.

При восточном – к величине прибавляют величину восточного склонения. Часто на компасе устанавливают магнитное склонение; при восточном склонении – отсчет берут по часовой стрелке (например, 5⁰30)при западном – против часовой стрелки, например, 354⁰30). После этого показания компаса будут истинными.
