II.III. Виды геологических карт

В зависимости от масштаба геологические карты делятся на:

1. Обзорные

2. Мелкомасштабные

3. Среднемасштабные

4. Крупномасштабные

5. Детальные.

1.Обзорные карты М 1:1000000 и мельче. Изображены общие черты геологического строения отдельных регионов, государств, континентов. Составляются путем обобщения более крупномасштабных карт с применением дистанционных и геофизических исследований.

2.Мелкомасштабные карты М 1:1000000 и 1:500000 дают представление о геологическом строении и закономерностях распространения полезных ископаемых обширной территории и отдельных государств. Топооснова сильно упрощена, сохраняются крупные реки, населенные пункты, очертания водоемов. Сопровождаются объяснительной запиской к каждому листу.

3.Среднемасштабные карты М 1:200000 – 1:100000 составляются в рамках листов международной номенклатуры. Передают основные черты геологического строения данной территории, МПИ, дают прогнозную оценку. На топооснове разрежена сеть горизонталей. Сопровождаются стратиграфической колонкой, разрезами и объяснительной запиской.

4.Крупномасштабные карты М 1:50000 – 1:25000 составляются полистно на точных топоосновах с подробным изображением геологического строения районов, должны дать возможность составить ясное представление о глубинном строении территории. Картм М 1:50000 сопровождаются стратиграфической колонкой и разрезами. Для группы смежных листов со сходными чертами строения составляется общая объяснительная записка.

5. Детальные геологические карты М 1:25000 и крупнее и составляются на специальных топоосновах. Это геологическая карта района, участка или месторождения.

Глава III. Слоистые структуры в земной коре

III.I. Слой, слоистость и строение слоистых толщ

Слоем называют однородный первично обособленный осадок (горная порода), ограниченный поверхностями наслоения.

Пласт – тоже самое только этот термин применяется для обозначения слоев содержащих полезные ископаемые, например, каменный уголь, известняки, гематит и т.д. Однородность слоев может быть выражена в составе, окраске, текстуре, присутствии одинаковых включений или окаменелостей.

С лоистостью называют чередование слоев в разрезе. Это проявление неоднородности в толще осадочных пород, которое указывает на изменение условий осадконакопления. Слоистость – самое характерное и важное свойство осадочных пород. Слоистость позволяет сопоставлять стратиграфические разрезы, определять направление и амплитуду вертикальных тектонических движений, вести поиски и прослеживать рудные залежи, скопления нефти, воды и др.

III.II. Элементы слоя

1. Верхняя поверхность – кровля

2. Нижняя поверхность – подошва

3. Истинная мощность – расстояние от подошвы до кровли

4. Видимая мощность (по склону)/

5. Неполная мощность (когда не весь слой обнажается).

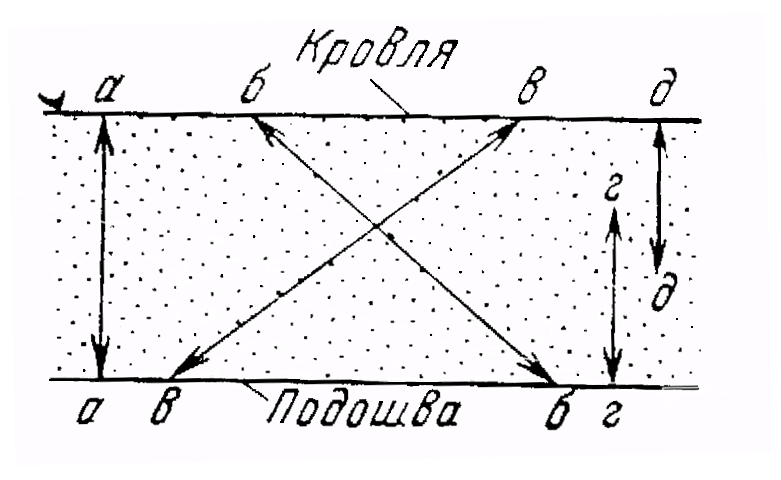

Рис. III.I.I . Различные виды мощности слоя (пласта)

аа - истинная мощность; бб, вв - видимая мощность; ее, дд - неполная мощность

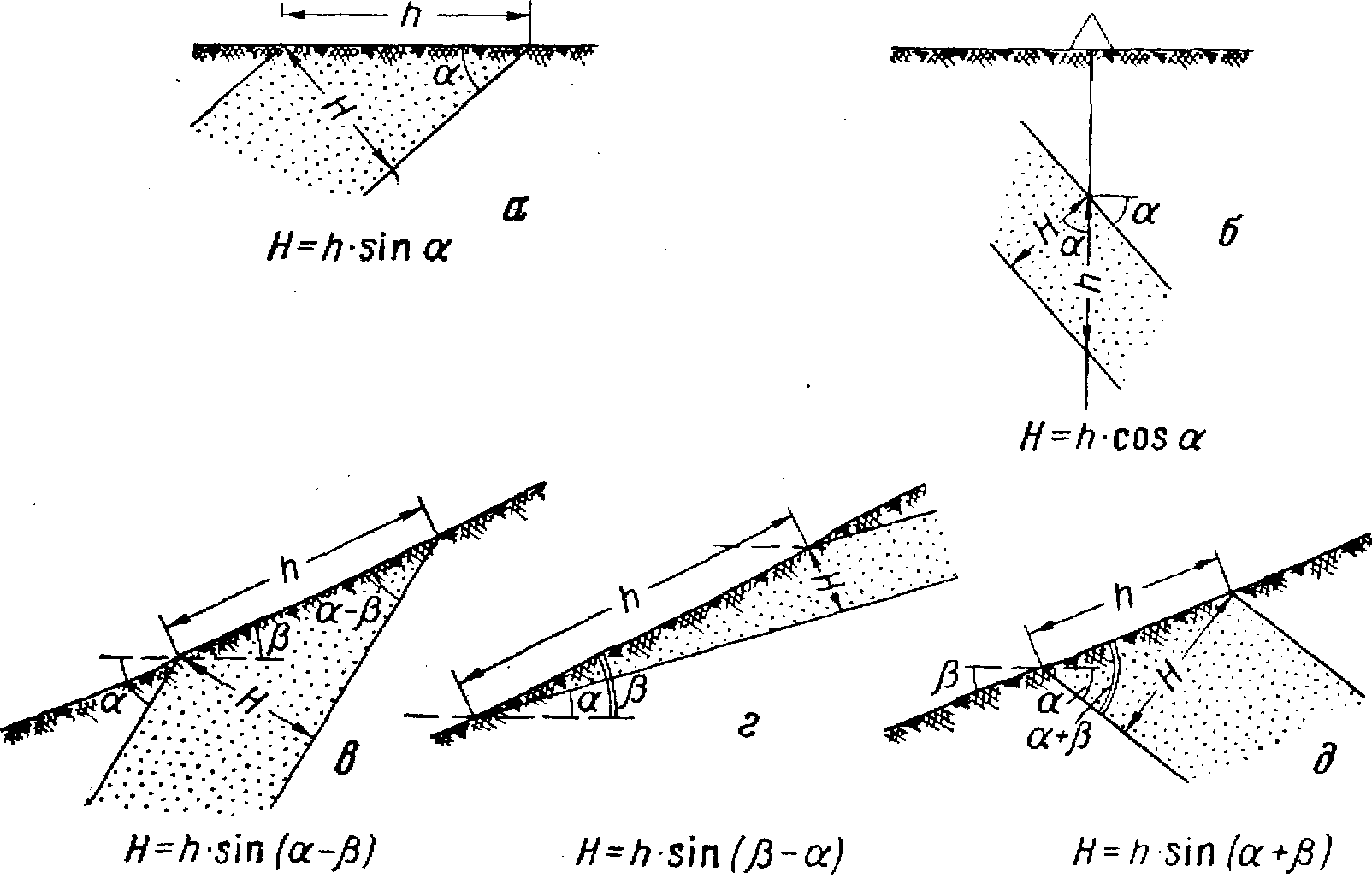

III.III. Определение (измерение) мощности

а

m = asin

– видимая мощность

 - угол падения пласта

m – истинная мощность



m=asin(-)

- угол наклона склона

 - угол наклона пласта



m=asin(-)

- угол наклона пласта

 - угол наклона склона
