VIII.VI. Раздвиги

Раздвиги – разрывы, в которых перемещение крыльев происходит под прямым углом к поверхности отрыва (по В.В. Белоусову). Амплитуда раздвига измеряется перпендикулярно к поверхности разрыва и может быть различной: от нескольких до десятков метров. Раздвиги обычно заполнены горными породами или минералами, с ними связаны одиночные вертикальные дайки.

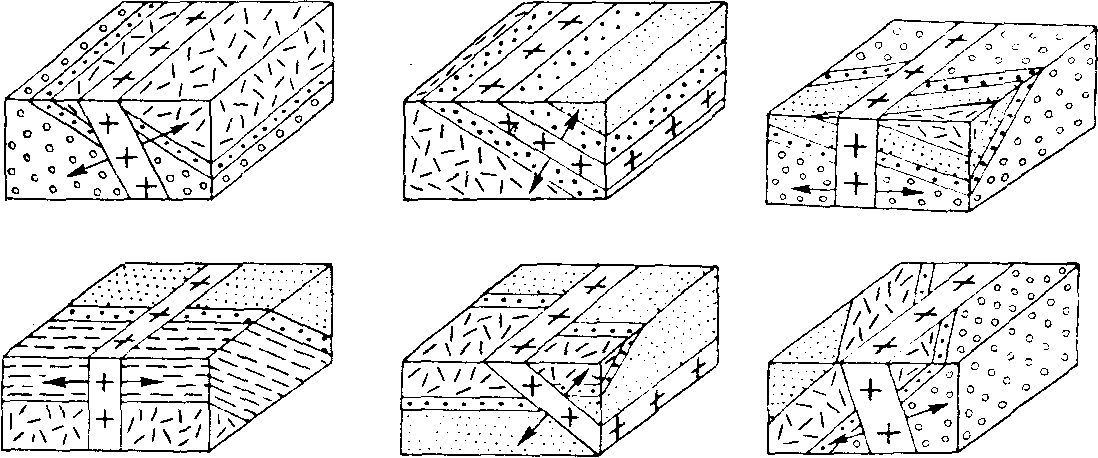

Рис. . Различные виды сочетания раздвигов и слоистости.

Раздвиг выполнен жилой гранита.

VIII.VII. Надвиги

Надвиги – разрывы взбросового строения, возникающие одновременно со складчатостью или накладывающиеся на складчатые структуры. Надвиги возникают в сильно сжатых наклонных или опрокинутых складках.

П о наклону поверхности разрыва различают надвиги: крутые (<> 45⁰), пологие (<< 45⁰), горизонтальные и ныряющие (изогнутые).

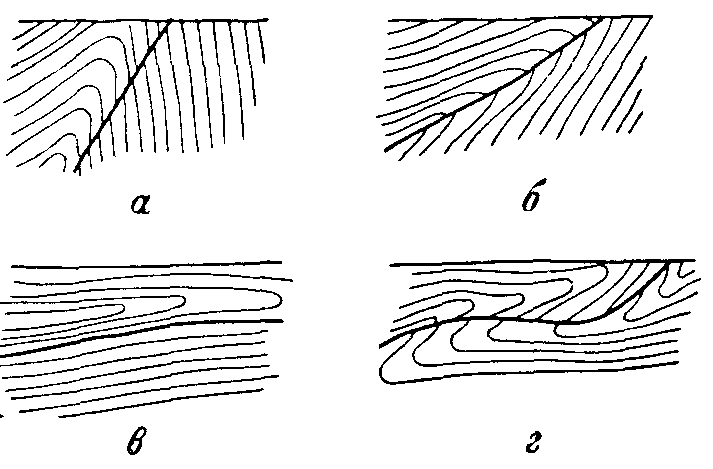

Рис. . Различные виды надвигов:

а - крутой, б - пологий, в - горизонтальный, г – ныряющий

Разрывы появляются в замке или на крыльях складок в виде поверхностей скалывания двух направлений, но в дальнейшем хорошо развивается только одно из них. Чаще разрывы зарождаются в антиклиналях, причем подвигание происходит по антиклинали на соседнюю синклиналь. Поверхности надвига – не прямые, а волнистые и по падению и по простиранию.

Изогнутые поверхности говорят о том, что складкообразование продолжалось и после надвига. Подвинутая часть надвига называется аллохтоном, не перемещенная часть – автохтоном.

Надвиги развиваются со складчатостью:

1. направление надвигов параллельно простиранию осей складок

2. надвиги нередко сами участвуют в складкообразовании

3. надвиги обычно развиваются в подвернутых крыльях запрокинутых складок.

VIII.VIII. Тектонические покровы (шарьяжи)

Это горизонтальный, пологий или волнистый крупный надвиг с перемещением до многих десятков километров, который также называется шарьяжем.

П окровы возникают и развиваются только при геосинклинальном режиме и распространен в областях со сложным складчатым строением: в Альпах, Аппенинах, Карпатах и Гималаях; в бывшем СССР – Карпатах, Юго-Восточном Кавказе, Алтае, западном склоне Урала.

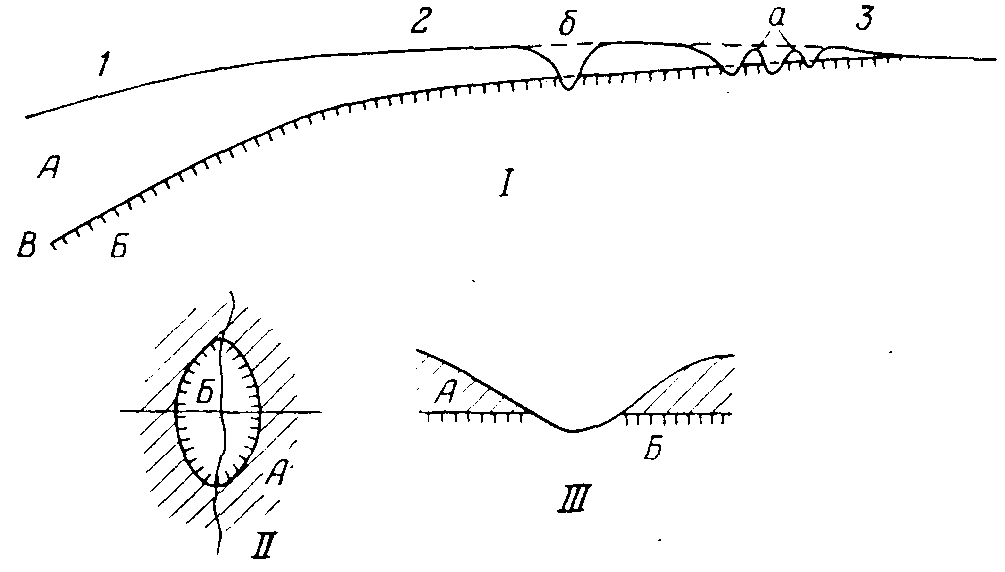

Рис. . Схема строения покрова

I - строение покрова: 1 - корни покрова, 2 - тело или панцирь покрова, 3 - голова или фронт покрова, а - эрозионные останцы, б - эрозионное окно; тектоническое окно: II - в плане, III - в разрезе; А - аллохтон, Б - автохтон, В - поверхность волочения

Перемещение аллохтона сопровождается интенсивным разурушением его фронтальной, лобной части и образуется тектоническое месиво – меланж (в пер. с франц. «мешанина, смесь»).

Глава IX. Некоторые особые формы залегания осадочных горных пород

Рассмотренные ранее формы горизонтального, наклонного и складчатого залегания свойственны большинству осадочных толщ, обнажающихся на земной поверхности или вскрытых в горных выработках. Лишь очень редко встречаются иные формы залегания, отличающиеся крайним своеобразием. Рассмотрим некоторые из них.

К ластические дайки (в переводе с шотл. «стена из камня, дерна») представляют собой вытянутые тела, ограниченные правильными поверхностями, сложенные осадочными породами и секущие вертикально или под крутым углом вмещающие толщи. Часто породы, слагающие дайки, более крепкие и менее денудированные, поэтому дайки на поверхности имеют вид сильно разрушенных стен.

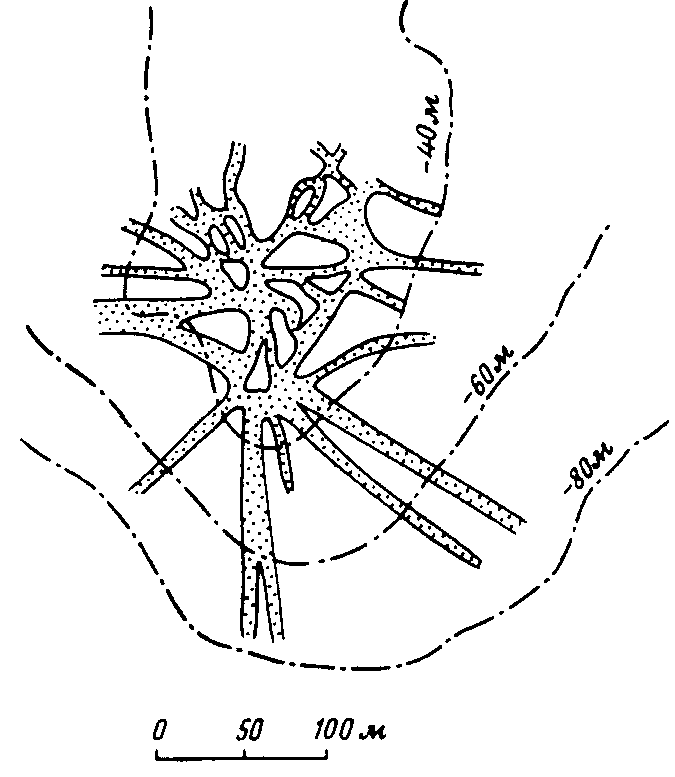

Рис. . Кластические дайки (глина) в гребце антиклинали (план) Делен, Саксония

Изогипсы вмещающего угольного пласта показаны в метрах от нулевой плоскости (Hausse, 1892

Кластический материал даек может быть любым, но чаще всего это песчаники, слабо сцементированные пески, битуминозные песчаники и пески, алевролиты; очень редко глины, аргиллиты, известняки, доломиты, уголь, бокситы и конгломераты. Породы, вмещающие дайки, также разнообразны: граниты, гранитогнейсы, трещины которых заполнены материалом вышележащих осадочных пород. Они наблюдаются в эффузивных и осадочных породах, широко распространены среди кремнистых глин4 это объясняется тем, что кремнистые породы малопластичны, легко раскалываются и дают зияющие трещины, заполняющиеся материалом. Возраст пород, в которых встречаются кластические дайки – любой. Размеры кластических даек : ширина до 3-5 м (чаще 10см-1 м), редко до 300 м; длина до 506 км, редко 15 км. Глубина распространения даек: 10-40 м до 1,5 км.

По способу образования дайки подразделяются на:

1.Инъекционные, когда проникновение материала происходит снизу вверх

2.Нептунические, когда образование происходит на дне моря, заплывание материала идет в трещины сверху вниз. Трещины на дне – тектонические, возникают редко при усадке глинистых отложений.
