Определение амплитуды смещения сбросов

С троится разрез по сместителю, чтобы на опущенном и поднятом крыле был пересечен один и тот же слой или горизонт.

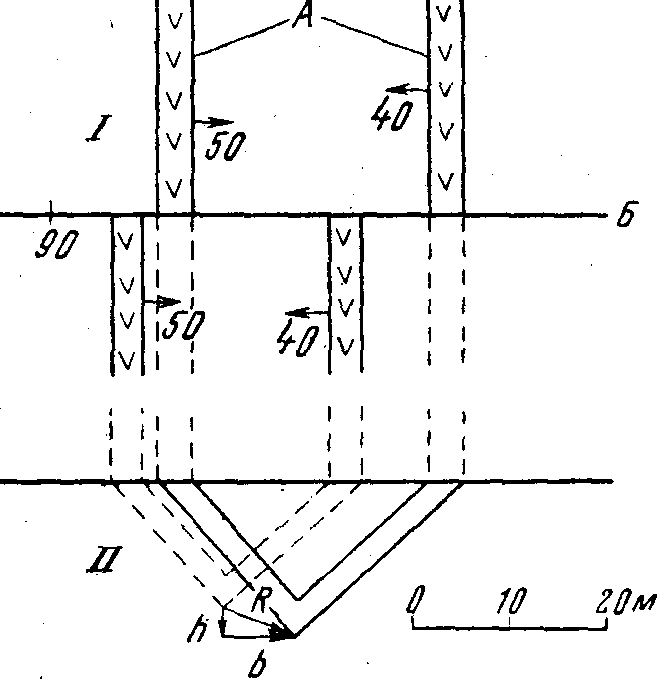

Рис. . Определение горизонтальной и вертикальной амплитуды смещения

I - план двух даек лампрофиров (А), смещенных по нарушению, II - их разрез вдоль сместителя (Б)

На разрезе показывается положение даек и точек их пересечения для обоих крыльев разрыва. Если затем эти точки соединить между собой линией, получим величину перемещения в виде вектора R. Направление вектора определяется в данном случае условно. Если принять за неподвижное южное крыло, то он будет ориентирован сверху вниз и слева направо, т. е. северное крыло относительно южного опущено и смещено в горизонтальном направлении.

Обычно в практической деятельности необходимо знать вертикальную и горизонтальную составляющие амплитуды перемещения, для чего результирующий вектор R раскладывается на горизонтальную и вертикальную составляющие. Зная масштаб построения, можно подсчитать и истинные значения амплитуд горизонтального (b) и вертикального (h) смещения (рис. ).

Определение возраста сбросов

Возраст сбросов определяется по возрасту нарушенных пород, по времени формирования складчатости в данном районе, по времени внедрения интрузии и т.д.

VIII.III. Взбросы

Взбросами называются нарушения, в которых поверхность разрыва наклонена в сторону расположения приподнятых пород.

Рис. . Элементы взброса

Элементы взброса:

А – опущенное (лежачее) крыло

Б –поднятое (висячее) крыло

В – смеситель

 - угол наклона смесителя

1 – амплитуда по смесителю

2 –амплитуда по вертикали

3 – амплитуда горизонтальная

4 – амплитуда стратиграфическая

Классификация взбросов (см. классификацию сбросов)

VIII.IV. Системы сбросов и взбросов

Блоки горных пород, разделенные сбросами и взбросами, получили название горстов и грабенов.

Грабен ( в переводе с нем. «ров») – линейная структура, образованная сбросами или взбросами, центральная часть которой опущена и сложена более молодыми породами, чем крылья. Грабены простые образованы двумя-тремя сбросами или взбросами. Грабены сложные образованы многочисленными разрывами.

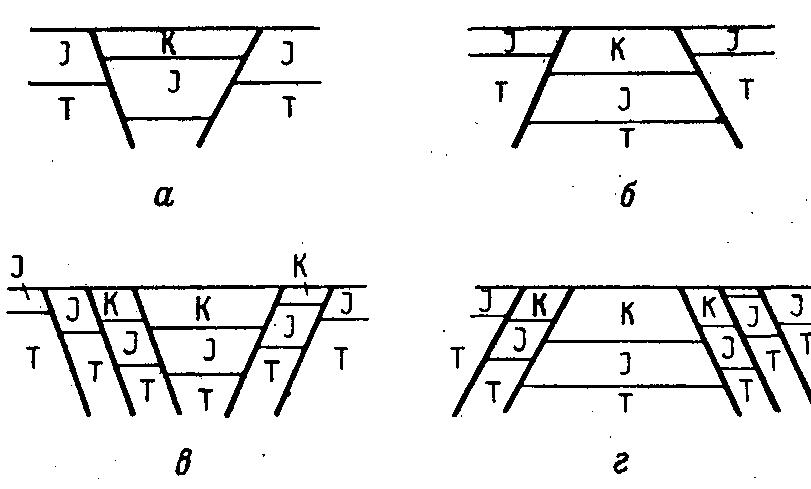

Р ис. . Схемы грабенов в разрезах

а - простого, образованного двумя сбросами, б - простого, образованного двумя взбросами, в - сложного, образованного сбросами, г - сложного, образованного взбросами

Горст (в переводе с нем. «холм») – линейная структура, образованная сбросами, взбросами, центральная часть которой приподнята и сложена более древними породами, чем крылья.

Р ис. . Схемы горстов в разрезах: простого, образованного двумя сбросами (/); простого, образованного двумя взбросами (II); сложного, образованного сбросами (III); сложного, обра­зованного взбросами (IV)

VIII.V. Сдвиги.

Сдвиги – разрывы, смещение по которым происходит в горизонтальном направлении – по простиранию смесителя.

Элементы сдвига: крылья, смеситель, угол наклона смесителя и амплитуда смещения.

По углу наклона смесителя различают сдвиги: 1) горизонтальные (0-10⁰), 2)пологие (10-45⁰), 3) крутые (45-80⁰), 4) вертикальные (80-90⁰).

По отношению к простиранию: продольные, косые, диагональные, поперечные.

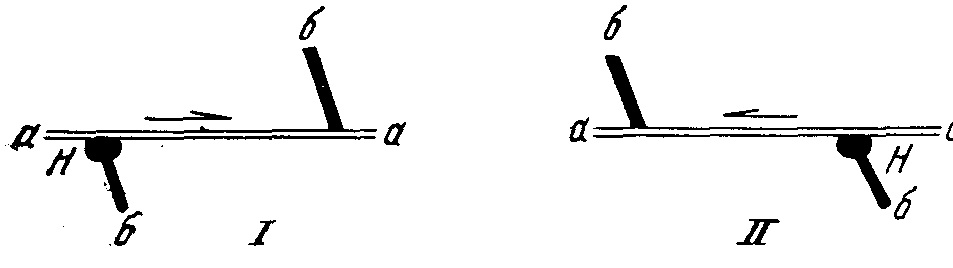

Р ис. . Схема правого (/) и левого (//) сдвигов аа — поверхность сместителя; б — разорванные слои; Н — положение наблюдения (плановые изображения)

Е сли стать лицом к смесителю в пункте обрыва и при этом слой будет сдвинут вправо, то сдвиг правый, если влево – сдвиг левый.

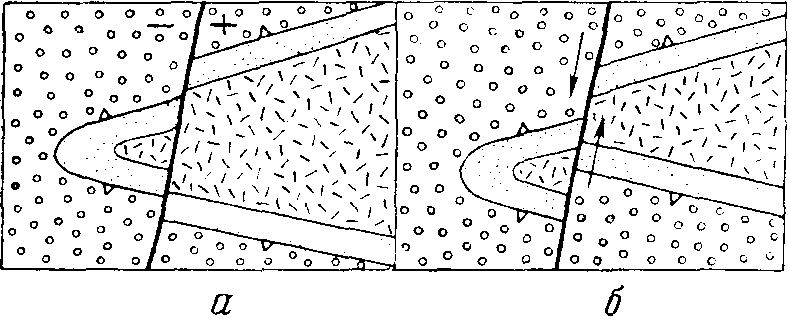

Рис. . Схемы, иллюстрирующие различие плане между сбросом (а) и сдвигом (б)

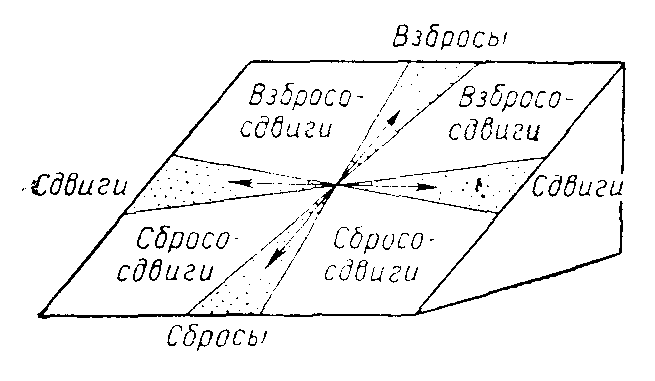

Р ис. . Схема, показывающая различие в направлении смещения сбросов, сдвигов, сбросо - сдвигов и взбросо - сдвигов. Изображена поверхность сместитсля. Стрелки - направление относительного смещения
