V.IX. Изображение наклонно залегающих слоев на геологических картах и разрезах

Следует учитывать ориентировку линии разреза относительно линии падения.

При косом разрезе применяют специальные таблицы и номограммы (см. прил.1, 2, Михайлова).

Глава VI. Складчатые формы залегания

Складками называют волнообразные изгибы в слоистых толщах осадочных, вулканогенных и метаморфических пород, образующиеся при пластических деформациях. Совокупность складок составляет складчатость. Складки могут возникнуть и в процессе образования пород (структура облекания) или при движении застывающих лав.

Складки и породы, смятые в складки, имеют различные возрасты и широко распространены там, где распространены горизонтальные или наклонно залегающие толщи, их ложем или фундаментом являются породы, смятые в складки.

Складчатость является результатом пластических деформаций горных пород и развивается только в слоистых толщах.

Пластические деформации, вызывающие изгибы слоев складки, отражают напряжение в земной коре, обусловленные, главным образом, эндогенными процессами, важнейшими среди которых являются тектонические движения.

VI. I. Складки и их элементы

Выделяют две основные разновидности складок:

1.Антиклинальные – изгиб, в центральной части которого находятся более древние горные породы (рис. , а)

2.Синклинальные – изгиб, в центральной части которого находятся более молодые горные породы (рис. ,б).

Рис. . Антиклинальная (а) и синклинальная (б) складки

В сильно деформированных толщах (метаморфические горные породы) пользуются терминами: антиформа – складки, обращенные выпуклостью вверх и синформа – складки, обращенные выпуклостью вниз.

VI.II. Элементы складки

1.Замок или свод – место перегиба слоев (1-2, 3-4, 5-6, 7-8)

2.Крылья складки – часть примыкающая к своду (замку), (2-3, 4-5. 6-7)

3.Угол складки – угол между продолжением крыльев ( )

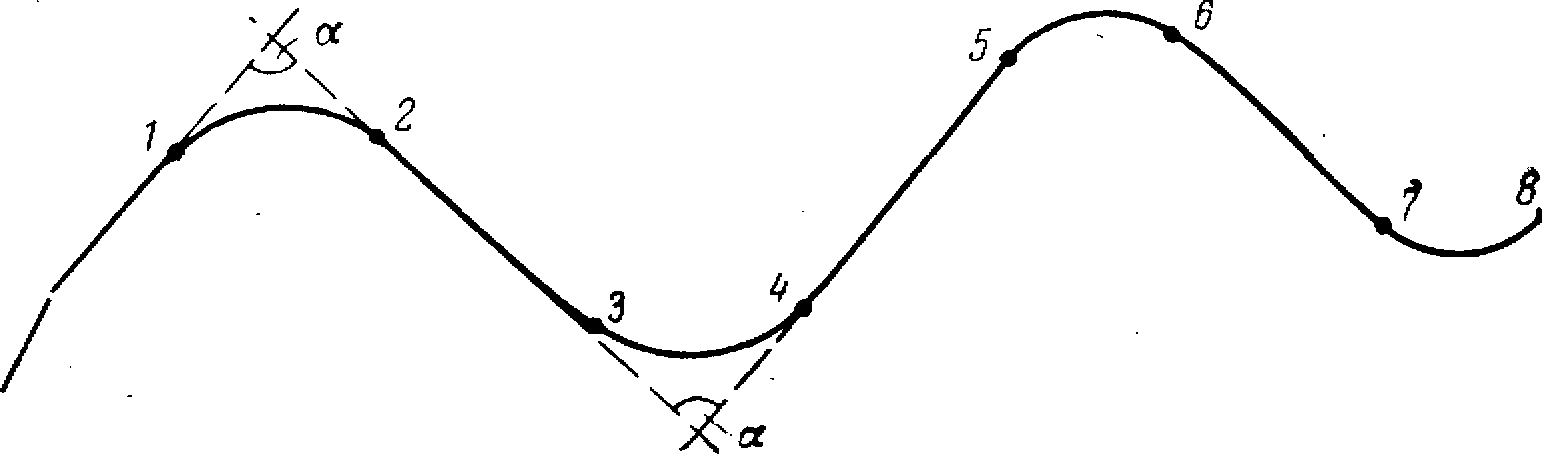

Р ис. . Элементы складки

4.Осевая поверхность – поверхность, проходящая через точки перегиба слоев

5.Осевая линия или ось складки – линия пересечения осевой поверхности с поверхностью рельефа. Осевая линия характеризует ориентировку складки в плане. Её положение определяется азимутальным простиранием. На карте осевая линия определяется соединением точек перегиба слоев.

6.Шарнир складки – линия пересечения осевой поверхности с поверхностью одного из слоев (кровли или подошвы). Шарнир погружается в сторону более молодых пород.

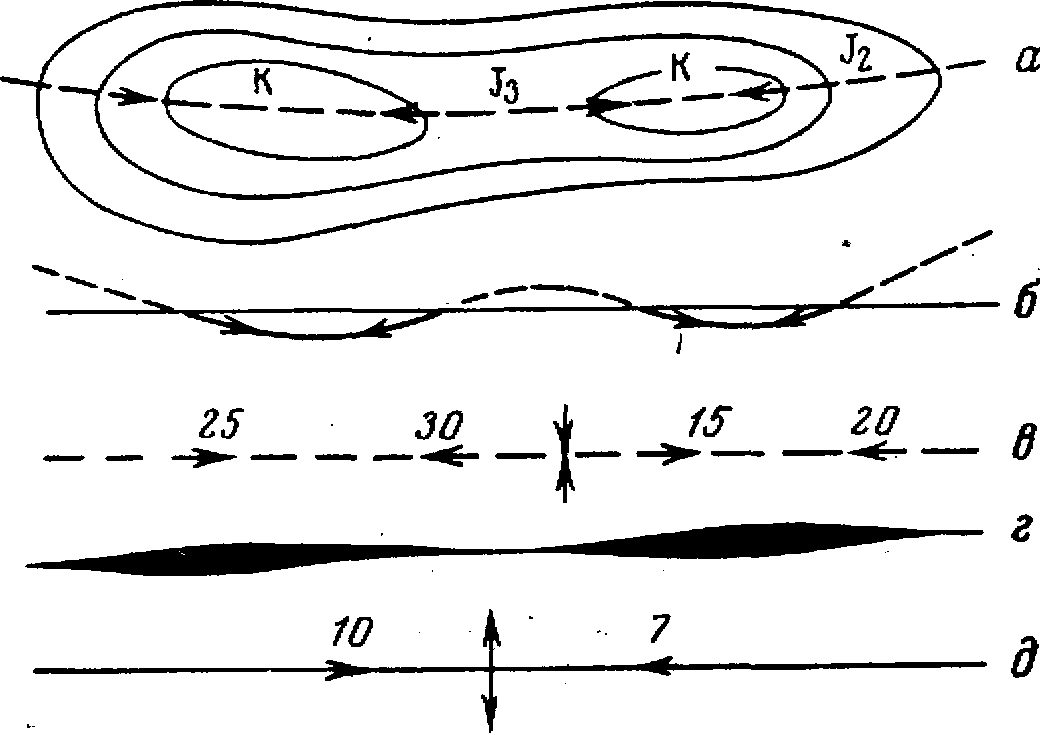

Рис. . Положение шарнира в синклинальной складке в плане (а) и в разрезе (б).

Условные знаки для изображения на картах: шарниров синклинальных (в) и антиклинальных (г, д) складок; направление погружения шарниров указано стрелками (а, б, в, д) и утолщениями (г);

цифры - углы погружения шарниров

7.Длина складки – расстояние вдоль осевой линии между смежными перегибами шарнира

8.Ширина складки (горизонтальный размах) – расстояние между осевыми линиями двух соседних антиклиналей или синклиналей

9.Высота складки (вертикальный размах) – расстояние по вертикали между замком складки и замком смежной, измеренной по одному и тому же слою.
