5. Контрольні запитання.
5.1. По заданим виразам побудуйте схему в базисі І, АБО, НЕ
а)
|
б)
|

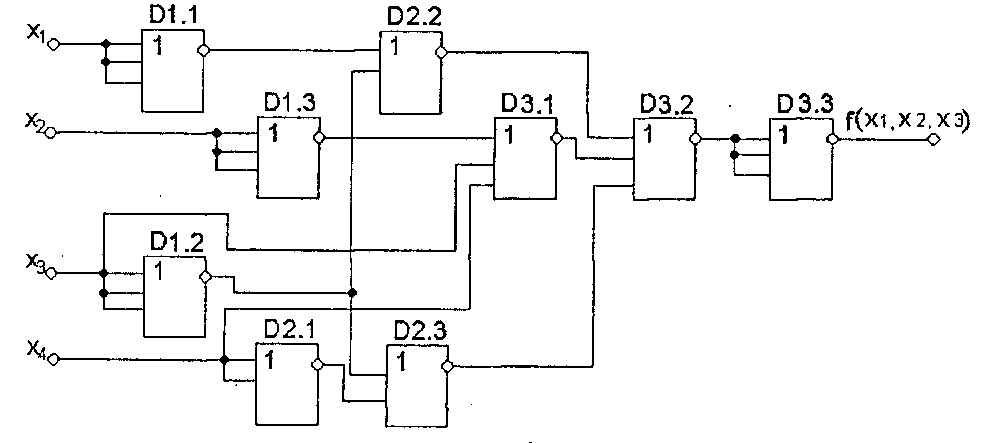

5.2. 3адати роботу логічного пристрою логічним виразом та таблицею істинності. Визначити значення сигналу на виході, якщо х1 = 1, х2 = 0, х3 = 0, х4 = 1

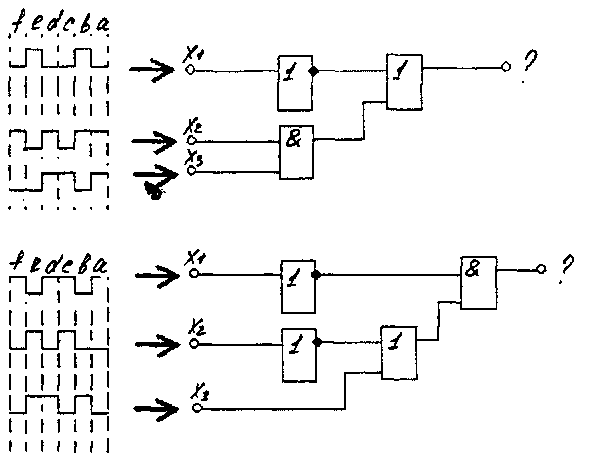

5.3. Визначити та записати вихідні сигнали для кожного вхідного сигналу /а,b,с,d,e,f/
6. ЗМІСТ ЗВІТУ
6.1. Тема та мета практичної роботи.
6.2. Виконання домашнього завдання.
6.3. Звіт за пунктами виконаної практичної роботи.
6.4. Відповіді на контрольні запитання.
6.5. Висновки.
Додаток 1. ІМС логічних елементів серії КР1533
Кр1533лн1 Шість логічних елементів не
Умовно-графічне позначення |
Таблиця істинності |
||||
|
D
Y
H L
L H |
Кр1533лл1 Чотири логічних елементи 2або
Умовно-графічне позначення |
Таблиця істинності |
||||||
|
D1
D2
Y
L
X H
L
H
X
L H H |
Кр1533лi1 Чотири логічних елементи 2i
Умовно-графічне позначення |
Таблиця істинності |
||||||
|
D1
D2
Y
H
L
H L
H H L
L
H L L L
|
Кр1533лa1 Два логічних елементи 4і-не
Умовно-графічне позначення |
Таблиця істинності |
||||||||||
|
D1
D2
D3
D4
Y
H L X X X
H X L X X
H X X L X
H X X X L
L H H H H |
___________________________________________________________________________________________________________________
Призначення виводів: |
Параметри мікросхем серії КР1533: |
В таблицях істинності: |
14 – напруга живлення 07 – загальний |
Напруга живлення Uживл. = 5В ± 10%; Рівень логічної одиниці (Н) U1вих ≥ 2.0В; Рівень логічного нуля (L) U0вих ≤ 0.8В. |
H – високий рівень сигналу L – низький рівень сигналу X – значення вхідного сигналу довільне
|
Продовження Додатку 1
