«А» виртуальная реализация лабораторной работы
Прежде чем приступить к выполнению виртуальной лабораторной работы необходимо инсталлировать программное обеспечение CircuiMaker2000. Программа находится на настоящем диске в папке CM2000. Для инсталляции запустите файл SetupCM2000.exe, выберите стандартный тип установки и следуйте указаниям инсталлятора. Пароль для инсталляции находится в файле Password.txt в той же папке. После установки установите пакет обновлений файл CM2000SP1.exe. Инструкция по работе с программой CircuiMaker2000 находится в Приложении №2. В ряде случаев имеются отличия виртуальной лабораторной работы от ее стендовой реализации. Критерием правильности является верное выполнение таблицы истинности.
«Б» стендовая реализация лабораторной работы
Порядок выполнения работы.
1) Включите стенд (светодиод "POWER" горит) ,внешний вид см. в Приложение№1.
2) Последовательными нажатиями кнопок S1-S4 набрать числа от О до 9 в двоичном коде, на входе дешифратора (логическая 1 соответствует положению кнопки "отжата"). Заполнить таблицу истинности (таблица 1), используя показания выходных светодиодов.
Таблица 1.
Входы |
Выходы |
||||||||
S1 |
S2 |
S3 |
S4 |
0 |
1 |
2 |
3 |
… |
9 |
|
|
|
|
|
|
|
|
… |
|
Исходя из результатов заполните таблицу 2.
Таблица 2.
-
N2
N10
N2-число от 0 до 9 в двоичном коде . N10-номер горящего светодиода.
3) Кнопками S5-S13 установить логический 0 на всех на всех входах шифратора, (свечение индикатора-логическая 1, отсутствие свечения — логический 0).
4) Одним из переключателей S5-S14 (только одним!) подайте уровень логической 1 на вход шифратора и снимите показания с индикаторов.
Таблица 3.
Входы |
Выходы |
|
|
|
|
|
|
|
|
|
|
|
S5 |
S6 |
S7 |
S8 |
S9 |
S 10 |
S11 |
S12 |
S13 |
1 |
2 |
4 |
8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
5) Заполните таблицу истинности (таблица 3) последовательно отжимая по одной кнопке от S5 до S13 (не допускайте отжатые более одной кнопки сразу).
Заполните таблицу 4, где N10-номер входа, на который подана логическая 1, N2- число в двоичном коде, получаемое на выходе.
Таблица 4.
N10 |
N2 |
1 |
|
2 |
|
3 |
|
... |
|
... |
|
6) Выключите стенд.

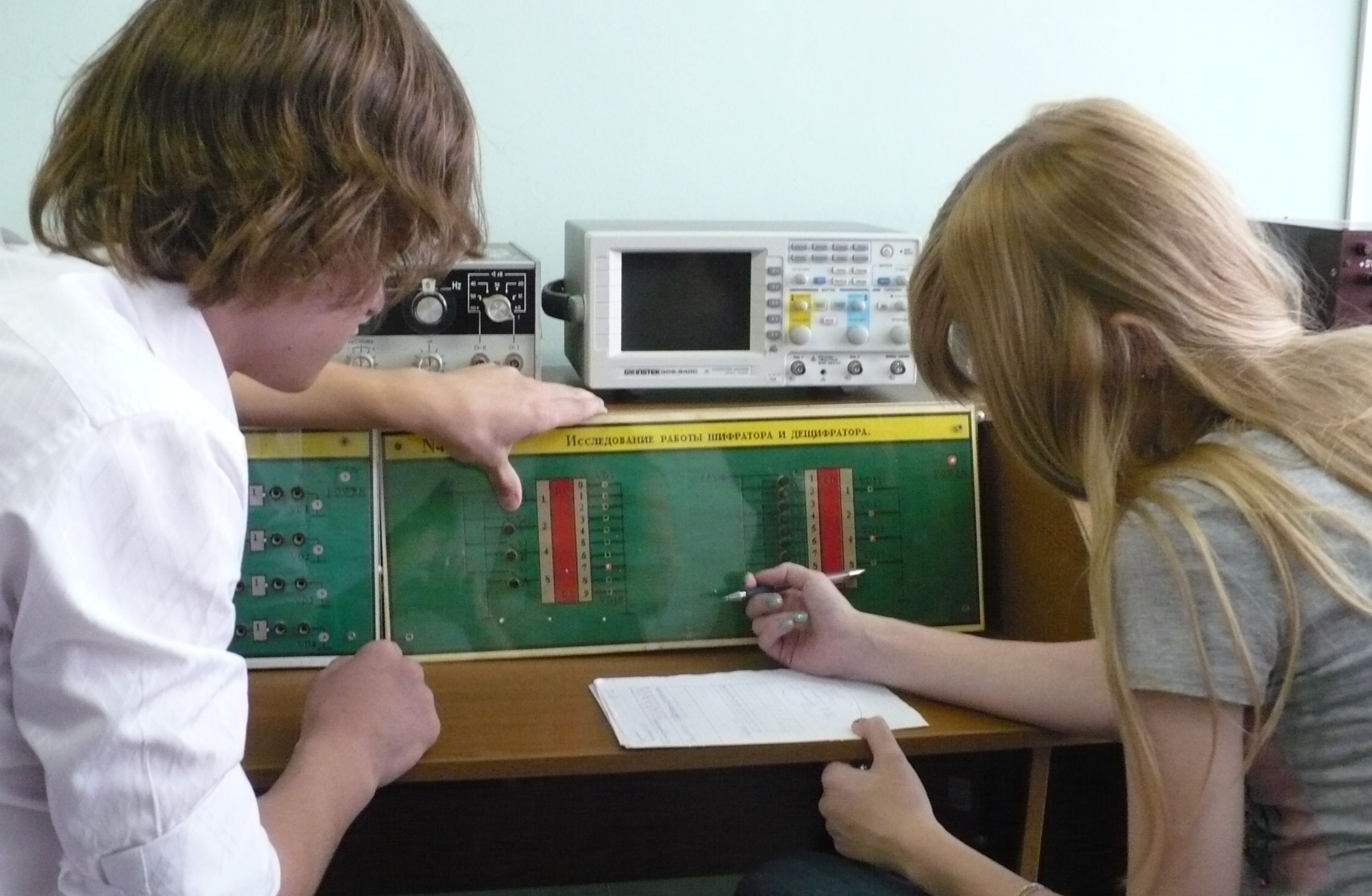

Стендовая реализация лабораторной работы.
Контрольные вопросы.
Каково преимущество комбинационных ИМС перед устройствами на элементах И-НЕ (либо ИЛИ-НЕ) ?
Условное обозначение дешифратора.
Принцип действия и применение дешифратора.
Условное обозначение дешифратора.
Принцип действия и применение шифратора.
Приложение 1.
Краткое техническое описание стенда.
