«А» виртуальная реализация лабораторной работы
Прежде чем приступить к выполнению виртуальной лабораторной работы необходимо инсталлировать программное обеспечение CircuiMaker2000. Программа находится на настоящем диске в папке CM2000. Для инсталляции запустите файл SetupCM2000.exe, выберите стандартный тип установки и следуйте указаниям инсталлятора. Пароль для инсталляции находится в файле Password.txt в той же папке. После установки установите пакет обновлений файл CM2000SP1.exe. Инструкция по работе с программой CircuiMaker2000 находится в Приложении №2. В ряде случаев имеются отличия виртуальной лабораторной работы от ее стендовой реализации. Критерием правильности является верное выполнение таблицы истинности.
«Б» стендовая реализация лабораторной работы
Порядок выполнения работы.
Включите стенд (индикатор "POWER" горит), внешний вид см. в Приложение№1.
Нажатием кнопки Р1 подайте тактовые импульсы от мультивибратора на счетный вход микросхемы D2. Число поданных импульсов будет соответствовать числу в двоичном коде, появляющемуся на выходе D2. Светодиоды VD1- VD4 показывают это число.
Запишите это число в регистр D3, нажатием кнопки РЗ.
Повторив пункт 2, запишите в регистр D2 другое число (произвольное).
По аналогии запишите это число в регистр D4, нажав кнопку Р4.
По аналогии запишите еще одно число в регистр D5.
С помощью кнопок РА1 и РА2 выберите какие операции будет производить АЛУ D6 (см теоретическое введение л. р №10).
Проверьте действие заданной операции (регистр D5 и РА1 и РА2) на 4-5 примерах (производя операцию над двумя 4х значными словами, записанными в D3, D4).
Заполните таблицу, проверив работу не менее 15 логических и арифметико-логических операций.
Сопоставьте показания индикатора HL1 и VD5- VD9. Заполните таблицу 1 соответствий чисел в двоичной, десятичной и шестнадцатиричной формах.
Таблица 1.
Выключите стенд.
Основываясь на данной модели приведите упрощенную структурную схему микропроцессора.
Контрольные вопросы.
1.Что такое микропроцессор: его функции и основные структурные элементы?
2. Объясните принцип работы микропроцессора?
3. Можно ли из набора только комбинационных узлов и элементов создать какие-либо из следующих устройств:
а) оперативный блок процессора;
б) управляющий блок процессора;
в) процессор?
Приложение 2
Стенд №11 Исследование работы микропроцессора

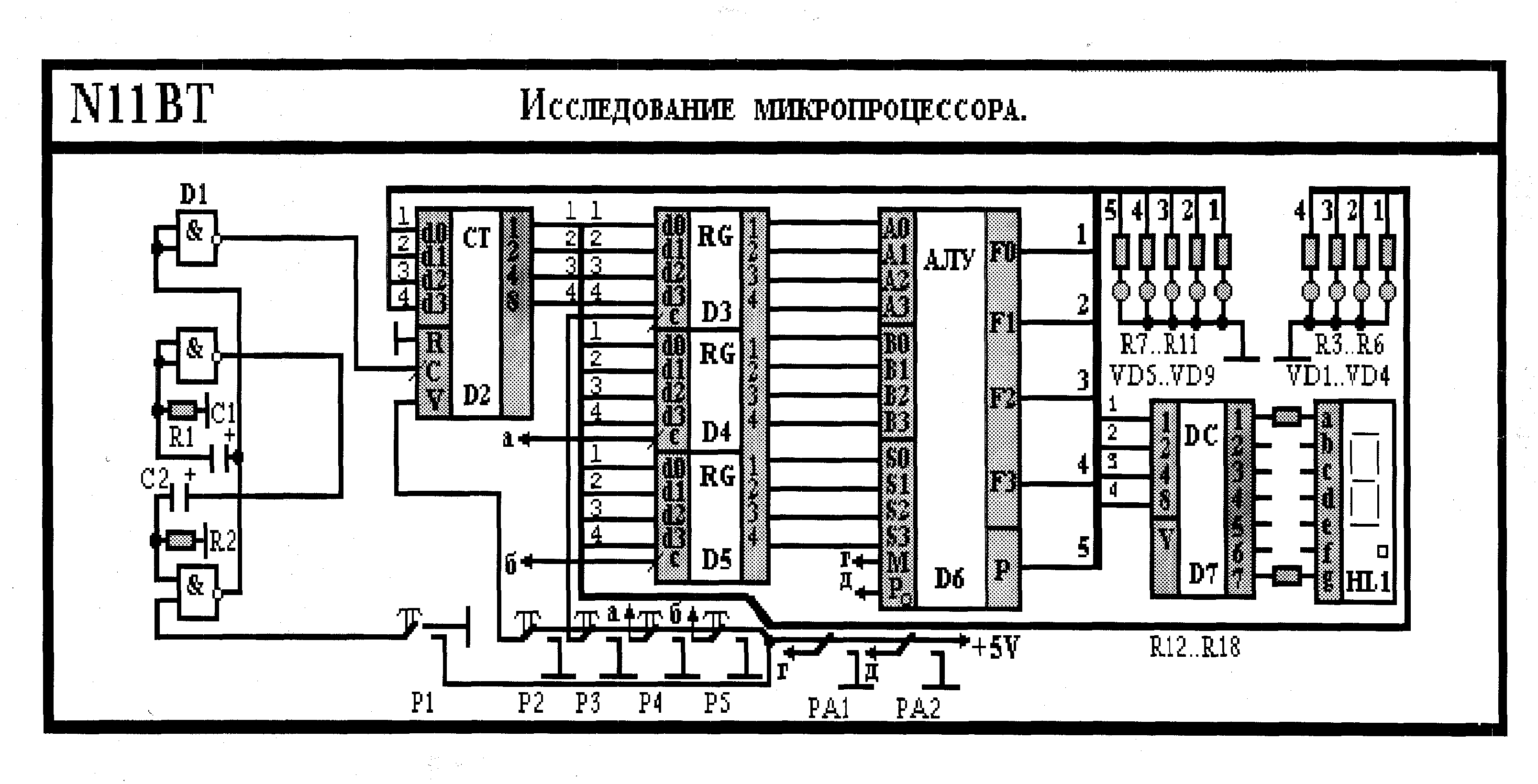

Предполагаемый внешний вид:

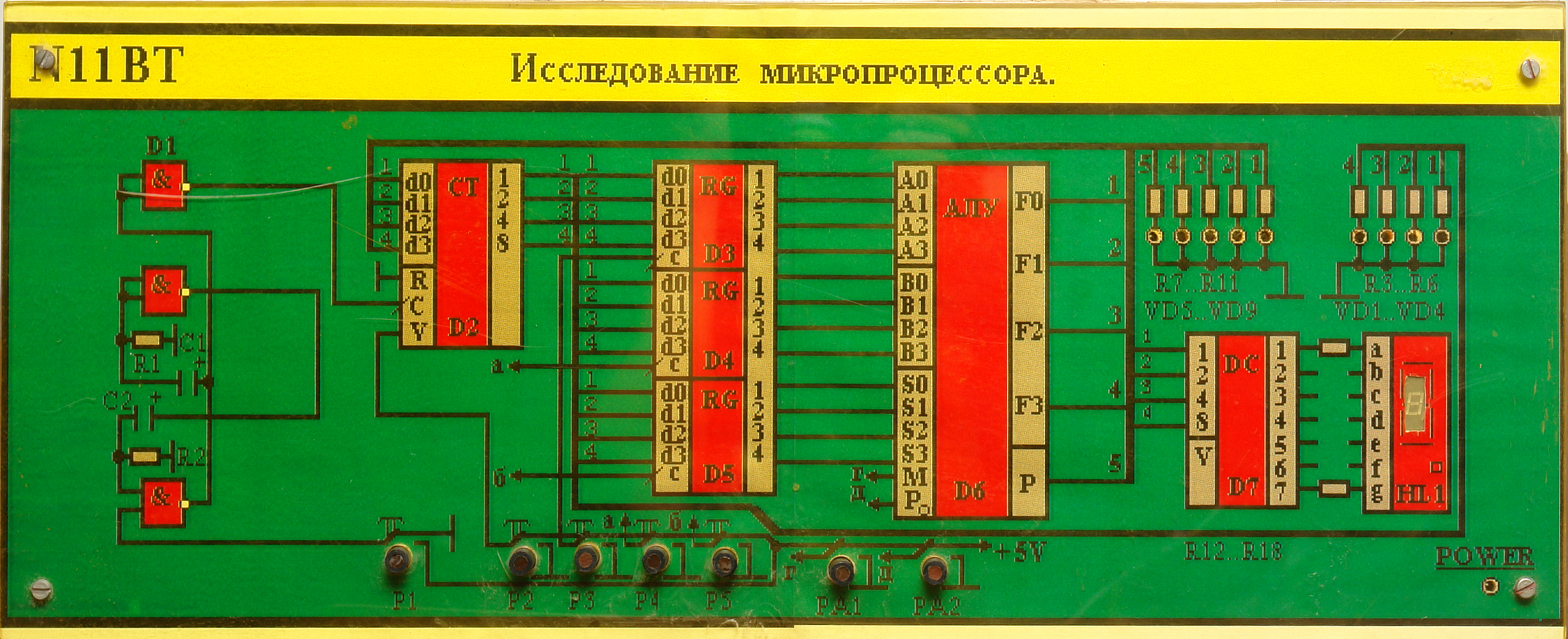

Внешний вид установки:
Исследуемые схемы монтируются на печатных платах из фольгированного стеклотекстолита, которые укрепляются на алюминиевой (дюралюминиевой) основе размером 430 на 200 мм, закрытой сверху прозрачным пластиком. Цветное изображение исследуемых схем, название работы, переключатели находится между металлической основой и защитным пластиком. Питание стендов осуществляется от имеющихся источников, встроенных в лабораторные столы.
