Методика исследования. Работа универсального регистра. «а» виртуальная реализация лабораторной работы
Прежде чем приступить к выполнению виртуальной лабораторной работы необходимо инсталлировать программное обеспечение CircuiMaker2000. Программа находится на настоящем диске в папке CM2000. Для инсталляции запустите файл SetupCM2000.exe, выберите стандартный тип установки и следуйте указаниям инсталлятора. Пароль для инсталляции находится в файле Password.txt в той же папке. После установки установите пакет обновлений файл CM2000SP1.exe. Инструкция по работе с программой CircuiMaker2000 находится в Приложении №2. В ряде случаев имеются отличия виртуальной лабораторной работы от ее стендовой реализации. Критерием правильности является верное выполнение таблицы истинности.
«Б» стендовая реализация лабораторной работы
Порядок выполнения работы.
Включите стенд (светодиод "POWER" горит), внешний вид см. в Приложение№1. Проверка работы регистра при сдвиге вправо.
Нажмите переключатель S5- схема устанавливается в нулевое состояние.
Переключателями S1-S4 наберите цифровое слово (советуем 001).
Кнопкой S8 (нажмите её) запишите набранное слово в регистр. Это число должно отобразиться на светодиодах VD1-VD4.
Начертите в тетради таблицу 1 и запишите в неё исходное число (см. пункт 3).
Таблица 1.
N импульса |
Q0, VD1 |
Q1, VD2 |
Q2, VD3 |
Q3, VD4 |
0 |
|
|
|
|
1 |
|
|
|
|
2 |
|
|
|
|
3 |
|
|
|
|
Переключатель S6 установит в положение "написано", при этом регистр будет сдвигать цифровое слово вправо.
Нажать кнопку S7 и пронаблюдать за показаниями индикаторов VD1-VD4. Результаты занести в таблицу 1.
Пункт 7 повторить несколько раз. Проверка работы регистра при сдвиге влево.
Сдвиг влево производится аналогичным образом, за исключением пункта 6. Кнопка S6 устанавливается в положение "отжато".
Выключите стенд

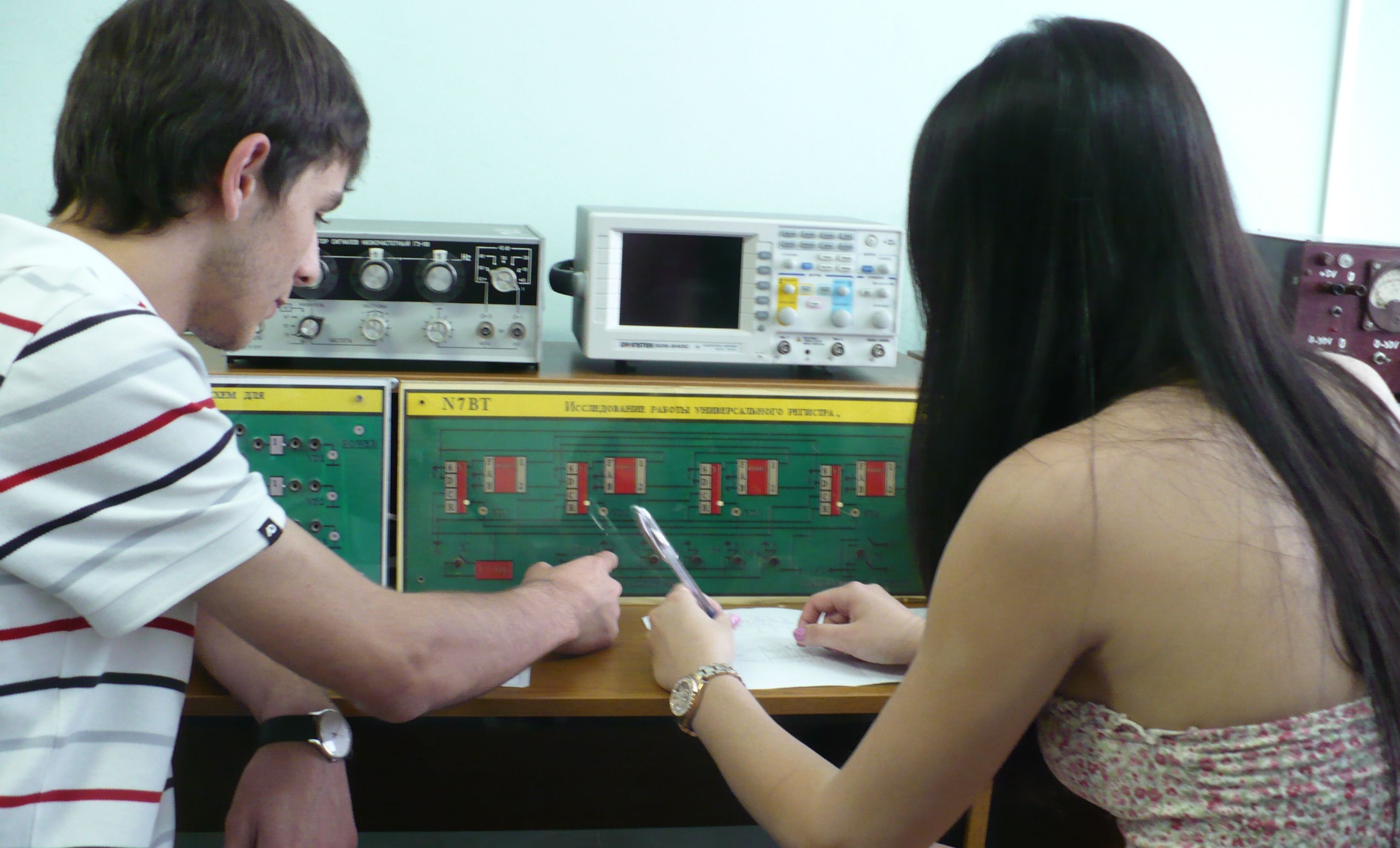

Стендовая реализация лабораторной работы.
Контрольные вопросы.
Что называется регистрами и для чего они предназначены.
Основные виды регистров.
В чём общее и отличное параллельного и последовательного регистров?
Объяснить принцип действия параллельного регистра.
Объяснить принцип действия последовательного регистра.
На основе экспериментальных данных доказать, что последовательный регистр является сдвигающим.
Приложение 1.
Краткое техническое описание стенда.
