«А» виртуальная реализация лабораторной работы

Прежде чем приступить к выполнению виртуальной лабораторной работы необходимо инсталлировать программное обеспечение CircuiMaker2000. Программа находится на настоящем диске в папке CM2000. Для инсталляции запустите файл SetupCM2000.exe, выберите стандартный тип установки и следуйте указаниям инсталлятора. Пароль для инсталляции находится в файле Password.txt в той же папке. После установки установите пакет обновлений файл CM2000SP1.exe. Инструкция по работе с программой CircuiMaker2000 находится в Приложении №2. В ряде случаев имеются отличия виртуальной лабораторной работы от ее стендовой реализации. Критерием правильности является верное выполнение таблицы истинности.

«Б» стендовая реализация лабораторной работы

Порядок выполнения работы.

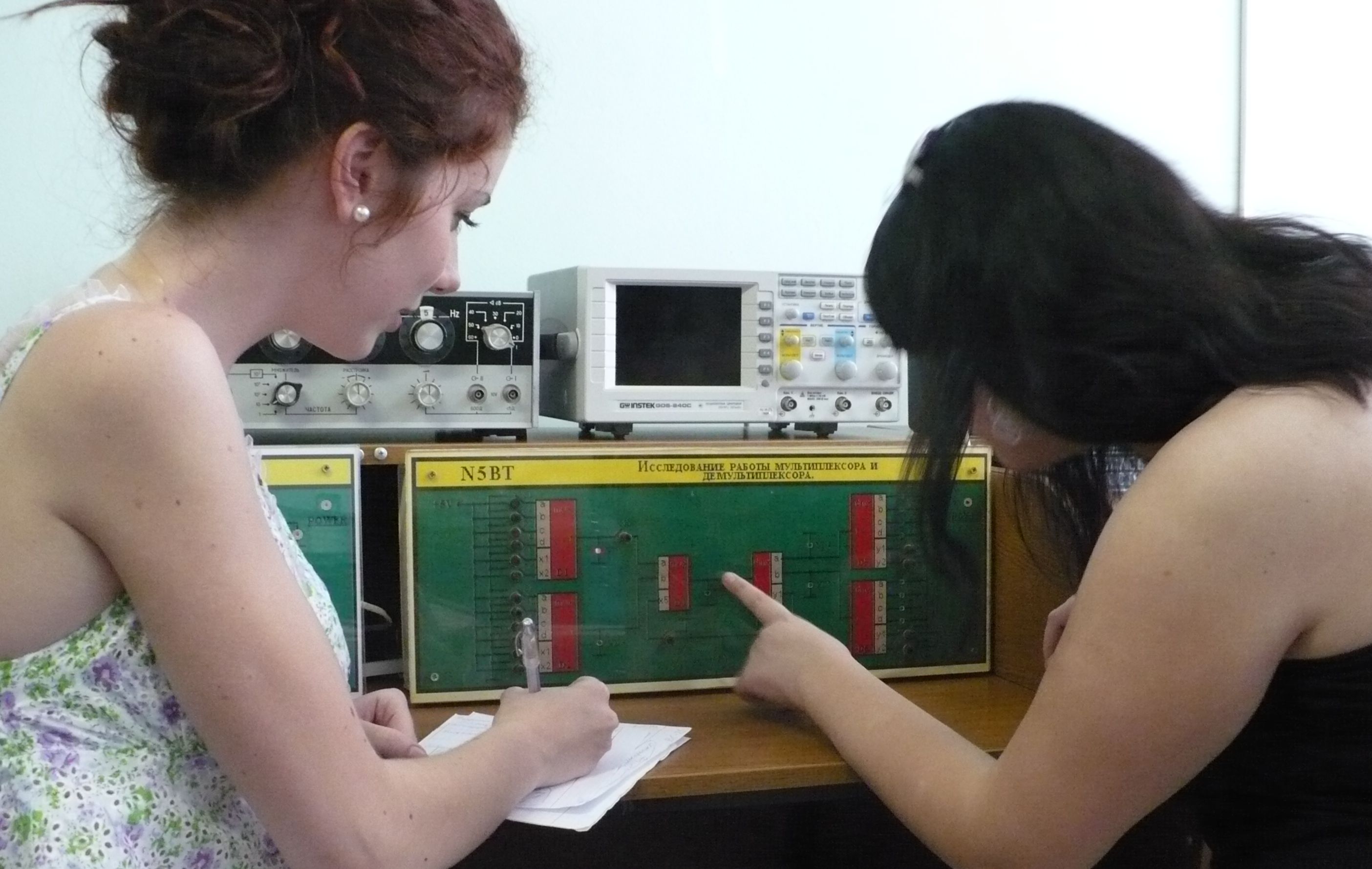

Включить стенд (светодиод "POWER" горит), внешний вид см. в Приложение№1.

Установить кнопки S1-S16 в отжатые состояния, (кнопка S13 позволяет изучить мультиплексор D1, как самостоятельное устройство).

Подайте уровень "1" на вход "в", нажав кнопку S2.

Найдите один из четырех кодов Х1-Х2 (кнопка S5-S6), при котором загорится индикатор VD1 (линия "в" соединилась с выходом f;) убедитесь в этом, отключив вход "в".

Таблица 1.

a-

ь-

c -

d -

X1 Х2

Найдите адрес каждой линии, подавая на соответствующий вход уровень 1, а на остальные входы уровень 0. Запишите результаты в таблицу 1.

Для проверки истинности таблицы повторите произведенные действия для инвертированных значений, то есть, подавая на соответствующий вход уровень "0", а на остальные уровень "1".

Мультиплексор D2 работает, так же как и D3, а мультиплексор D3 отличается только количеством входных пиний и разрядностью адресного кода.

Установите кнопку S13 в положение "нажато" и для устройства D1, D2, D3 заполните таблицу 2.

Таблица 2.

-a-

-b-

9. Подайте на вход f демультиплексора D4 (выход f D3) уровень логической 1, и заполните таблицу истинности (таблица 3) для D4.

Таблица 3

f-a-f

f-b-f

Y1

10. Используя полученные данные о работе мультиплексора и демультиплексора, осуществите связь.

S3-VD12 S7-VD11

S10 - VD7 S1 - VD9 и другие по выбору преподавателя.

11. Выключите стенд.

Стендовая реализация лабораторной работы.

Контрольные вопросы.

  1. Что называется мультиплексором ?

  2. Условное обозначение мультиплексора.

  3. Область применения мультиплексора.

  4. Условное обозначение демультиплексора.

  5. Принцип действия демультиплексора.

На основе экспериментальных данных записать таблицы истинности для мультиплексора и демультиплексора. Объяснить полученные результаты на основе логических уравнений, описывающих их работу.

Приложение 1.

Краткое техническое описание стенда.
