2. Расчет защитного заземления
Расчет защитного заземления производится методом коэффициентов использовния электродов при однородной структуре грунта для расчета базовых заземляющих устройств.
До начала расчета необходимо определить нормативное значение сопротивления (Rнорм) электроустановок, для которых ведется расчет. Это значение можно определить по ГОСТ 12.1.030-81, или по таблице 2.1 приведенной ниже.
Таблица 2.1—Величина наибольшего допускаемого сопротивления заземляющих устройств при использовании систем защитного заезмления
Характеристика установки (Установки на напряжение до 1000 в) |
Наибольшее допускаемое сопротивление заземляющих устройств, ом |
а) при мощности генераторов и трансформаторов 100 кв.а и менее |
10 |
б) при большей мощности |
4 |
2.1) Определям расчетное сопротивление земли:
(2.1.1)
где:
ф—коэффициент сезонного влияния (Кп), который учитывает возможные колебания сопротивления грунта при смене влажности (таблица 2.1.1)
Таблица 2.1.1—Значения повышающего коэффициента различных заземлителей
Тип заземлителя |
Значения повышающего коэффициента Кп для климатических зон |
|||
I |
II |
III |
IV |
|
Протяженные электроды на глубине 0,8 м |
4,5—7 |
3,5—4,5 |
2,5—4 |
1,5—2 |
Комбинированные (вертикальные электроды длиной 2,5-3м при заложении соединительной полосы шириной 0,5-0,8 м) |
1,8—2 |
1,6—1,8 |
1,4—1,6 |
1,2—1,4 |
Примечание: Территория Украины находится во II—III климатических зонах
2.2) Определяем сопротивление заземлителя растеканию тока в грунт. Для определения сопротивления заземлителя, необходимо установить конструктивные особенности заземляющего устройства в соответсвтии с вариантами задания. Формулы для расчета сопротивления заземлителей ( R ) различных конструкций растеканию тока в грунт приведены в таблице 2.2.1
Таблица 2.2.1— Формулы для расчета сопротивления заземлителей различных частей конструкции заземляющего устройства растеканию тока в грунт
№ п/п |
Схема |
Тип заземлителя |
Формула расчета |
Примечание |
1 |
2 |
3 |
4 |
|
1 |
|

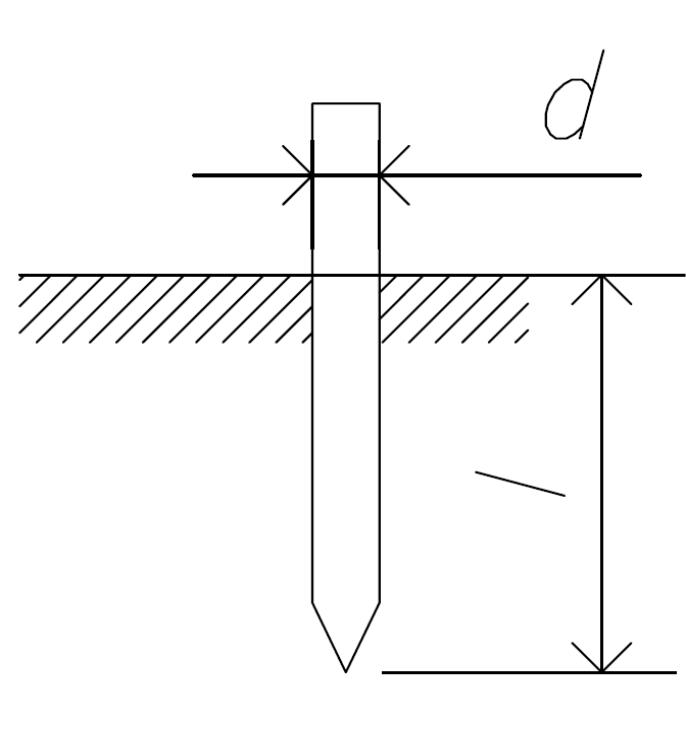

Труба, стержень у поверхности земли |
|
|
2 |
|

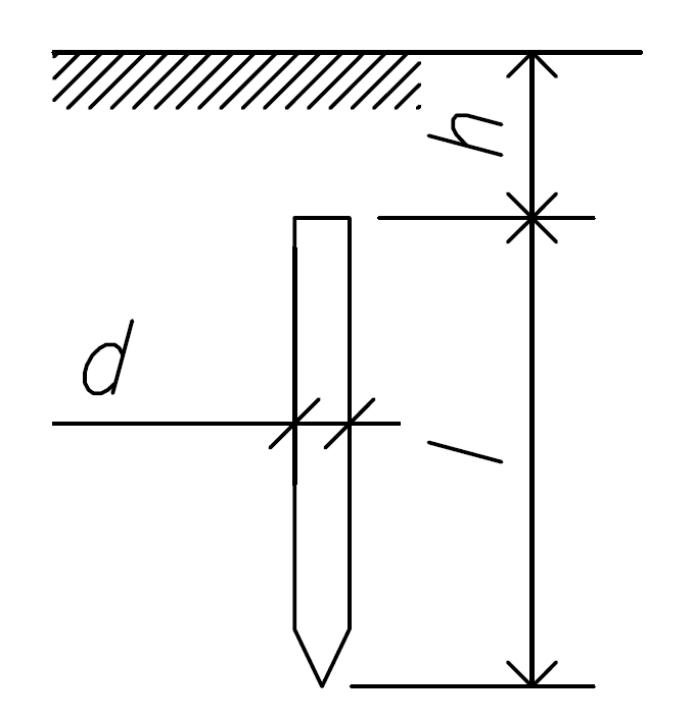

Труба, стержень на глубине h |
|
|
3 |
|

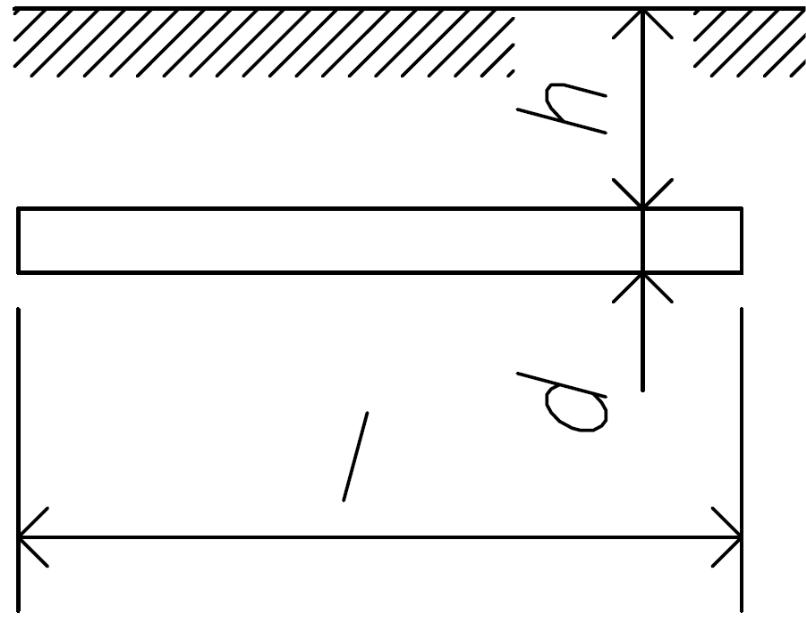

Протяженный заземлитель (полоса, труба) на глубине h, диаметр или ширина b |
|
|
4 |
|

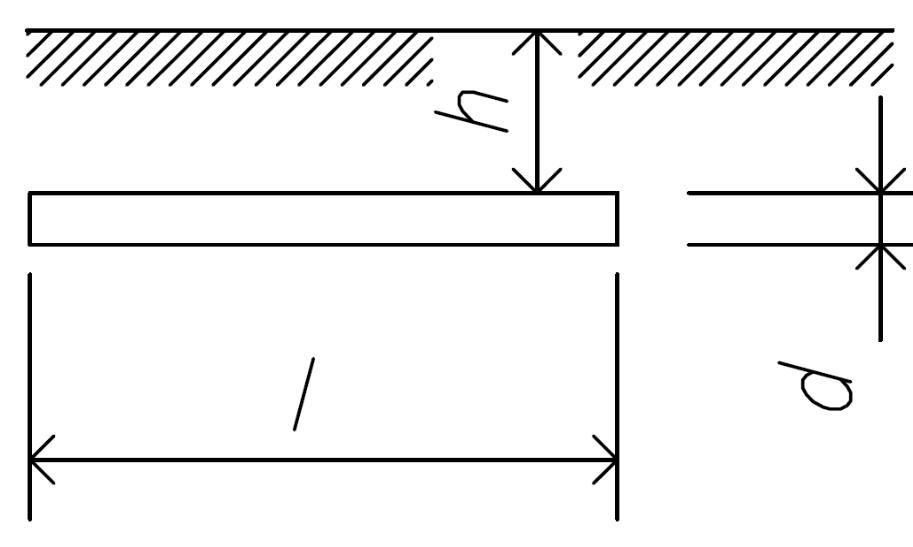

Кольцевой заземлитель (полоса, труба) на глубине h |
|
|
5 |
|

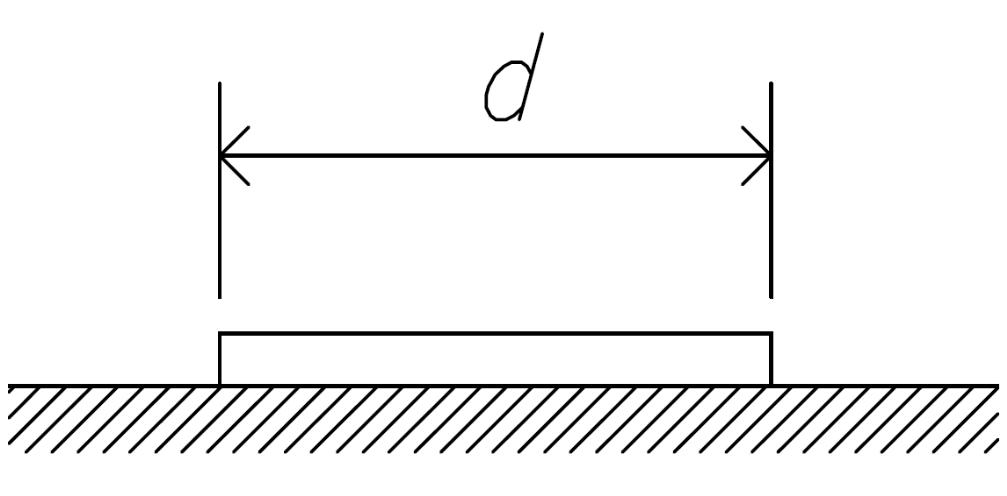

Круглая пластина на поверхности земли с диаметром d |
|
--- |
