Задача 3.5
Для шлицевого соединения: ___________________________ указать:
центрирующую поверхность; количество зубьев; параметры с соответствующими посадками на эскизе поперечного сечения шлицевого соединения; условные обозначения шлицевого вала и шлицевой втулки; характер соединения (подвижное или неподвижное).
Объяснить, в каких случаях используется указанный вид центрирования.
Решение
Для данного шлицевого прямобочного соединения центрирующей поверхностью является поверхность по______________________ ________________ мм,
количество зубьев Z=______,
внутренний диаметр d=______мм,
наружный диаметр D=_________мм,
ширина шлица (зуба) b=______ мм.
Условное обозначение шлицевого вала: _______________________.
Условное обозначение шлицевого отверстия: __________________.
Эскиз поперечного сечения шлицевого прямобочного соединения.
Задача 3.6
Для зубчатого колеса, условно обозначенного _______________
ГОСТ 1643-81, указать требования к нормам точности и бокового зазора, определить характер зубчатой передачи, для которой предназначено указанное зубчатое колесо, и объяснить, почему.
Решение
1. Для заданного зубчатого колеса _____________ГОСТ 1643-81 установлены следующие требования:
•по кинематической норме точности – ____степень точности;
• по норме плавности – ____степень точности;
• по норме контакта – ____ степень точности:
по норме бокового зазора :
вид сопряжения _____, который определяет гарантированный боковой зазор jnmin ;
вид допуска на боковой зазор – ____ ;
класс отклонений межосевого расстояния ___, так как вид допуска и класс отклонений межосевого расстояния соответствуют виду сопряжения, то они не проставляются (указываются по умолчанию).
2. Зубчатое колесо в данном случае предпочтительно работает в _______________ передаче, поскольку к _______________________ наиболее высокие требования к точности (___-ая степень точности).
3. На боковой зазор в зубчатой передаче установлено:
Шесть видов сопряжений,которые обозначаются прописными буквами латинского алфавита H,E,D,C,B,A. Они определяют различные значения гарантированного бокового зазора (наименьшего предписанного бокового зазора) Виду сопряжения H соответствует jnmin=0, виду сопряжения A – наибольший гарантированный боковой зазор.
Восемь видов допусков Tjn,которые в порядке понижения точности обозначаются условно строчными буквами латинского алфавита h,d,c,b,a,z,y,x.
Шесть классов отклонений межосевого расстояния, обозначенные в порядке убывания точности римскими цифрами от I до VI.
Каждому виду сопряжения соответствует свой вид допуска и класс отклонений межосевого расстояния. Разрешается это соответствие нарушать.
Расчет размерных цепей
1. Задача расчета

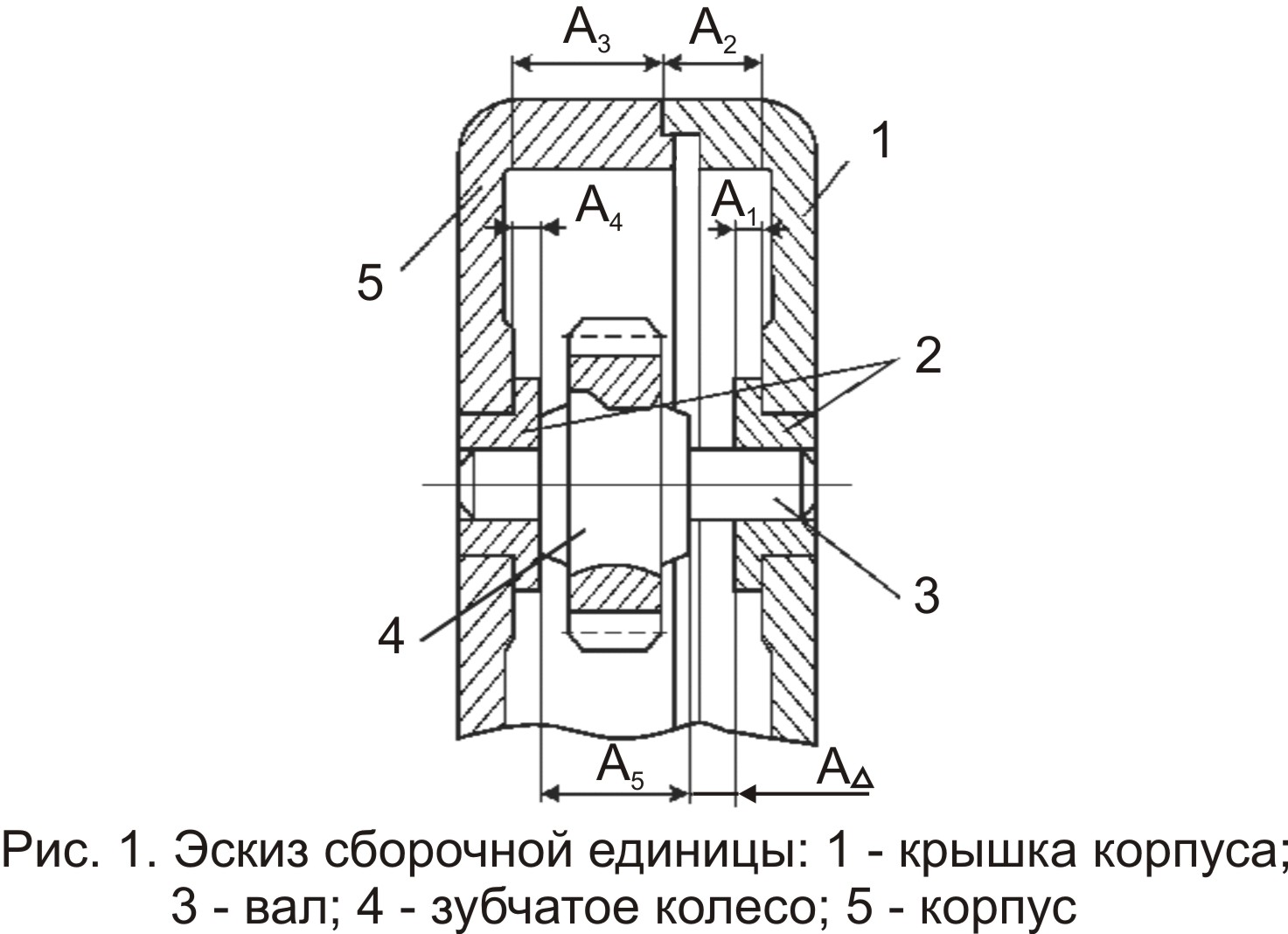

Рассчитать допуски и предельные отклонения на составляющие звенья размерной цепи, обеспечивающие зазор между зубчатым колесом (поз.4) и втулкой подшипника (поз.2) сборочной единицы (рис.1) в пределах от 0 до ........... мм .
