Задача 3.4
Для резьбового соединения изобразить номинальный профиль наружной и внутренней резьбы; показать номинальные размеры наружного, среднего, внутреннего диаметров, угол профиля, шаг резьбы; указать степень точности, условные обозначения основных отклонений, полей допусков для основных параметров резьбового соединения; определить предельные отклонения, рассчитать предельные размеры и допуски диаметров наружной и внутренней резьбы.
Определение номинальных размеров диаметров резьбы в зависимости от шага и наружного диаметра осуществляется по следующим формулам:
Шаг Р,мм Средний диаметр d2(D2),мм Внутренний диаметр d1(D1)
1 d – 1 + 0,35 d – 2 + 0,918
1,5 d – 1 + 0,026 d – 2 + 0,376
1,75 d – 2 + 0,863 d – 2 + 0,106
2 d – 2 + 0,701 d – 3 + 0,835
Решение
1. Номинальный профиль наружной и внутренней метрической резьбы.
Резьбовое соединение с (мелким/крупным) шагом, Р=_____ мм.
Угол профиля α = 60°.
Номинальный наружный диаметр наружной и внутренней резьбы: d=D=_____мм.
Номинальный средний диаметр наружной и внутренней резьбы:
d2=D2=d -1+ ____= ______ -1+ ______=______мм.
Номинальный внутренний диаметр наружной и внутренней резьбы:
d1=D1=d -2+_____= ______ - 2+ _______=______мм.
2. Степени точности, условное обозначение основных отклонений и полей допусков для диаметров резьбы
Виды резьбы |
Диаметры |
Степень точности |
Условное обозначение |
|
осн. отклон. |
поля допуска |
|||
наружная |
d |
|
|
|
d2 |
|
|
|
|
d1 |
|
|
|
|
внутренняя |
D |
|
|
|
D2 |
|
|
|
|
D1 |
|
|
|
|
3. По стандарту ГОСТ 16093-81 (прилож. 6) определяем предельные отклонения, рассчитываем предельные размеры, допуски диаметров резьбового соединения и строим схемы полей допусков для диаметров резьбы.
Номинальные размеры диаметров, мм |
Резьба |
Предельн. откл., мм |
Предельные размеры, мм |
Допуск, мм |
||
Верхнее |
Нижн. |
Наиб. |
Наим. |
|||
D(d)= |
внутр. |
|
|
|
|
|
наруж. |
|
|
|
|
|
|
D2 (d2)= |
внутр. |
|
|
|
|
|
наруж. |
|
|
|
|
|
|
D1 (d1)= |
внутр. |
|
|
|
|
|
наруж. |
|
|
|
|
|
|

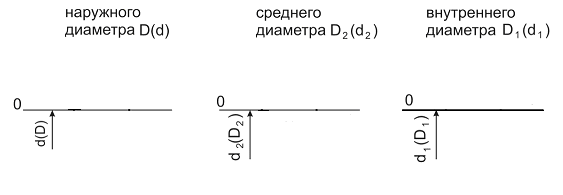

Схемы полей допусков:
