МОСКОВСКИЙ АВТОМОБИЛЬНО – ДОРОЖНЫЙ ИНСТИТУТ

(ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)

КУРСОВАЯ РАБОТА

ПО МЕТРОЛОГИИ, СТАНДАРТИЗАЦИИ И СЕРТИФИКАЦИИ

ВАРИАНТ______

СТУДЕНТ ГР.__________________________

ПРЕПОДАВАТЕЛЬ_____________________

Задача 3.1.1

Для сопряжения Ø указать систему посадок и характер посадки; условные обозначения основных отклонений, полей допусков для отверстия и вала; определить их предельные отклонения, предельные размеры и допуски; рассчитать характеристики посадки; построить схему полей допусков; указать предельные отклонения вала, отверстия и сопряжения на эскизах деталей их числовыми значениями и условными обозначениями полей допусков (из трех заданных посадок необходимо определить какая посадка с зазором, записать ее обозначение и затем заполнять таблицу).

Решение

1. Заданное сопряжение Ø выполнено в системе __________, посадка с зазором.

Параметры сопряжения	Для вала	Для отверстия
Номинальный размер, мм	d=	D=
Квалитет
Условное обозначение основного отклонения
Условное обозначение поля допуска
Верхнее отклонение, мм	es =	ES =
Нижнее отклонение, мм	ei =	EI =
Наибольший предельный размер, мм	dmax = d + es dmax =	Dmax = D +ES Dmax =
Наименьший предельный размер, мм	dmin = d +ei dmin =	Dmin = D + EI Dmin =
Допуск размера, мм	Td = dmax − dmin = или Td по __ квалитету=	TD = Dmax − Dmin= или TD по __ квалитету=

2. Характеристики посадки с зазором:

Наибольший зазор: S_max=D_max-d_min= - = мм.

Наименьший зазор: S_min=D_min-d_max = - = мм.

Средний зазор: S_m= мм.

Допуск зазора: TS= S_max - S_min = - = мм

или TS= TD + Td = + = мм.

3. Схема расположения полей допусков для

сопряжения Ø ──── :

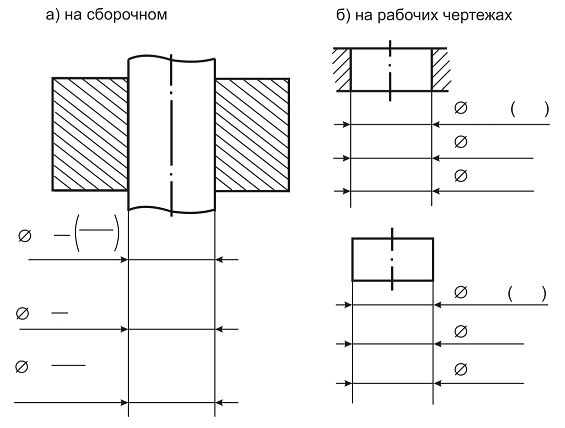

3. Обозначение предельных отклонений:
