4. Методика поверки уровнемеров
В ходе поверки определяются основная приведенная погрешность и вариации показаний уровнемеров. Поверка осуществляется по оцифрованным делениям шкал измерительных приборов уровнемеров при прямом и обратном ходе измерений, т. е. при установке указателя поверяемого прибора на требуемой отметке, при подходе к ней от меньших или больших значений уровня жидкости в емкости, действительное значение которого определяется по образцовому уровнемеру.
Результаты поверки оформляются в виде протокола определенной формы. После его заполнения вычисляются величины приведенной погрешности и вариации (в процентах) и делается общее заключение о соответствии прибора установленным для него параметрам точности.

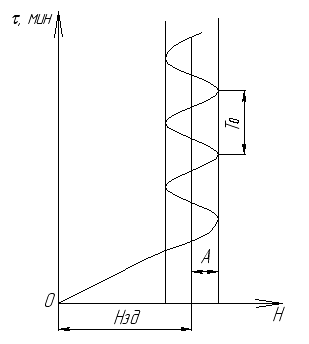

Рисунок 3 – Вид графика на диаграммной ленте
измерительного прибора
Величина относительной приведенной погрешности определяется по наибольшей из абсолютных погрешностей:
;
, (2)
где h — показания поверяемого уровнемера, м; h1 — показания образцового уровнемера при заполнении емкости, м; h2 — показания образцового уровнемера при опорожнении емкости, м.
Относительная приведенная погрешность прибора определяется из уравнения
%
, (3)
где Н — диапазон измерения поверяемого уровнемера, м.
Величина вариации ΔV определяется как
,
(4)
а также в процентах:
%
. (5)
Величины γ и V должны быть меньше основной допустимой погрешности γдоп поверяемого уровнемера. Значения γдоп исследуемых уровнемеров приведены в таблице 1.
Таблица 1 Значения основных допустимых погрешностей уровнемеров
-
Тип уровнемера
γдоп, %
УБ (буйковый)
±2,5
КИФМ (емкостной)
±5,0
ДМ – КСД (гидростатический)
±2,5
ПТР – НМ (пьезометрический)
±5,0
ЭХО – 1 (акустический)
±2,5
5. Порядок выполнения лабораторной работы
5.1 Подготовка к выполнению лабораторной работы
Перед выполнением работы необходимо подробно ознакомиться с вводными материалами, описанием установки, изучить назначение, принципы действия и устройство используемых элементов автоматики (акустического, емкостного, буйкового и гидростатических уровнемеров, дифманометра, автоматического компенсатора с дифференциально-трансформаторной схемой, пневматического измерительного прибора, электромагнитного клапана) и ответить на следующие контрольные вопросы:
Какие устройства входят в состав гидростатического уровнемера?
Как дифманометр ДМ преобразует перепад давления в перемещение плунжера?
На каком принципе основано действие пьезометрического уровнемера? Для чего нужен контрольный сосуд?
Каков принцип действия буйкового уровнемера УБ?
Каковы назначение и принцип действия приборов КИФМ-1, ЭХ0-1?
Какими параметрами характеризуется процесс позиционного регулирования?
Как осуществляется технологическая сигнализация уровня жидкости?
