1.3.3.4.Generator Digital Multi-meter Цифровой мультиметр генератора
Предусмотрен многофункциональный 3-фазный высокоточный измерительный прибор на твердотельных элементах. Прибор работает в 3-фазной 4-проводной сети «звезда-звезда» или 3-фазной 3-проводной сети «треугольник», допуская входное напряжение 120 вольт и входной ток цепи проверки 5 ампер.
-
Measured and Displayable Parameters Измеряемые и отображаемые параметры
Generator volts (three phase) Напряжение генератора (три фазы)
Generator current (three phase) Ток генератора (три фазы)
Generator watts Активная мощность генератора
Generator VA Полная мощность генератора
Generator VAR Реактивная мощность генератора
Generator Watt-hou Счётчик ватт-часов генератора
Generator VA-hour Счётчик вольт-ампер-часов генератора
Generator VAR-hour Счётчик реактивных вольт-ампер-часов генератора
Generator frequency Частота генератора
Generator Power Factor Коэффициент мощности генератора
.
Один импульсный цифровой выход на твердотельном элементе предусмотрен для импульсов KYZ.
.
Один аналоговый выходной модуль 4 – 20 мА предусмотрен для контроллера газовой турбины.
.
Внешняя связь обеспечивается через четыре порта типа RS-485, из которых первый порт может устанавливаться пользователем как RS-232 или 485. Используются протоколы связи "Modbus" RTU или DNP 3.0. Прибор может принимать сигналы IRIG-B для синхронизации с другими системами установки.
1.3.3.5.Gas Turbine Control System Integration Интегрирование системы управления газовой турбиной
В дополнение к релейной аппаратуре, установленной в панели защит генератора, система управления газовой турбиной осуществляет функции защиты, такие как температурная защита генератора, проверка синхронизации, резервная частота и обратная мощность.
.
Функции управления и контроля генератора в основном реализуются через операторский интерфейс системы управления газовой турбиной. Операторский интерфейс выполняет ручную и автоматическую синхронизацию, повышение/понижение скорости, повышение/понижение напряжения и управление выключателем генератора. Также показываются частота и напряжение генератора и шины, состояние выключателя, ток и напряжение в обмотке возбуждения, состояние разрешающих сигналов.
1.3.4Static Voltage Regulator for Bus Fed Excitation Статический регулятор напряжения для возбуждения с питанием от шины
.

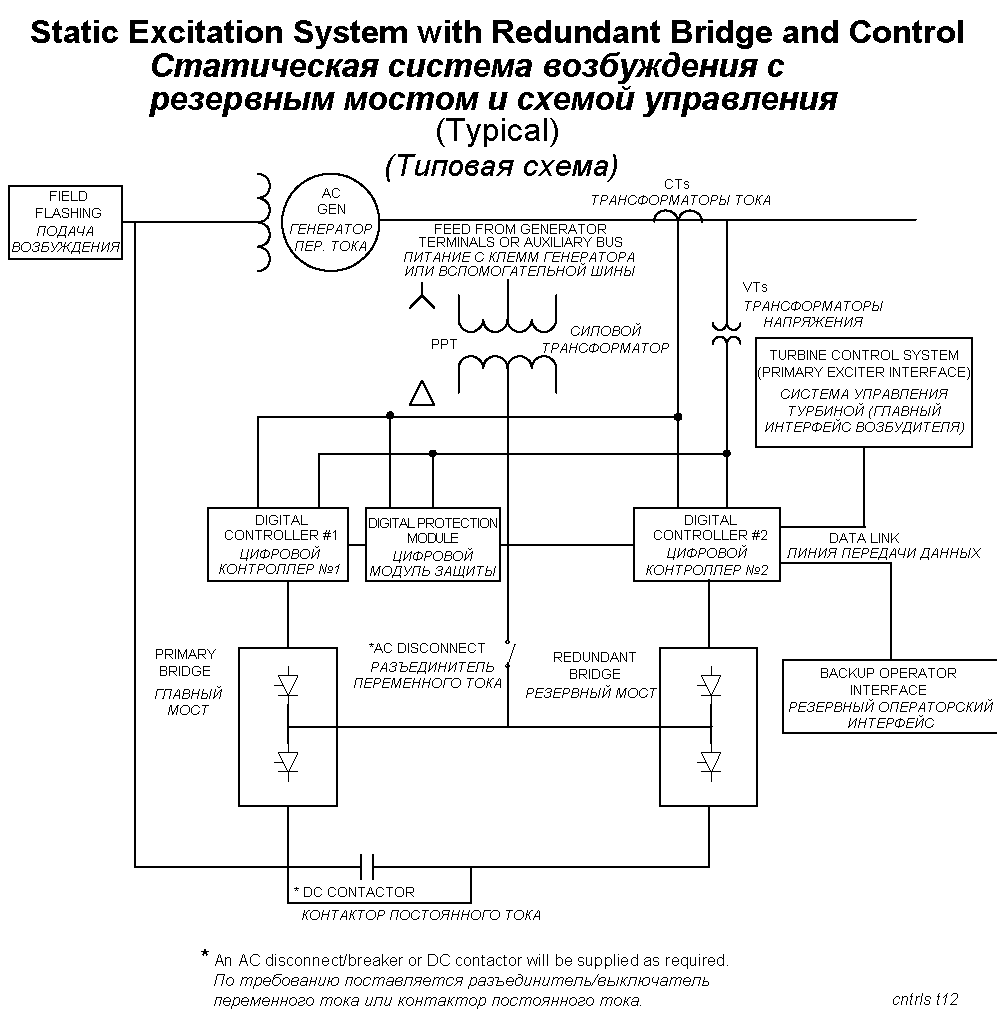

Возбудитель является цифровой статической системой с источником потенциала. Система поставляется оснащённой полнопериодным тиристорным мостом, который подаёт энергию возбуждения в обмотку вращающегося поля главного генератора переменного тока. IКроме того, все функции управления и защиты выполняются системным ПО. Цифровая технология позволяет регулятору иметь коэффициент готовности 99.98%. Далее приведена однолинейная схема системы возбуждения.
