1.3.3Generator Protection Panel Панель защит генератора
.
Ядром панели защит генератора является цифровой многофункциональный релейный блок, интегрированный в панель системы управления газовой турбиной. Панель защит генератора включает в себя этот функциональный блок наряду с датчиками счётчика энергии, активной и реактивной мощности генератора для системы управления турбиной.
:
Кроме того, панель содержит готовые защитные модули для следующего:
Повышающий трансформатор генератора
.

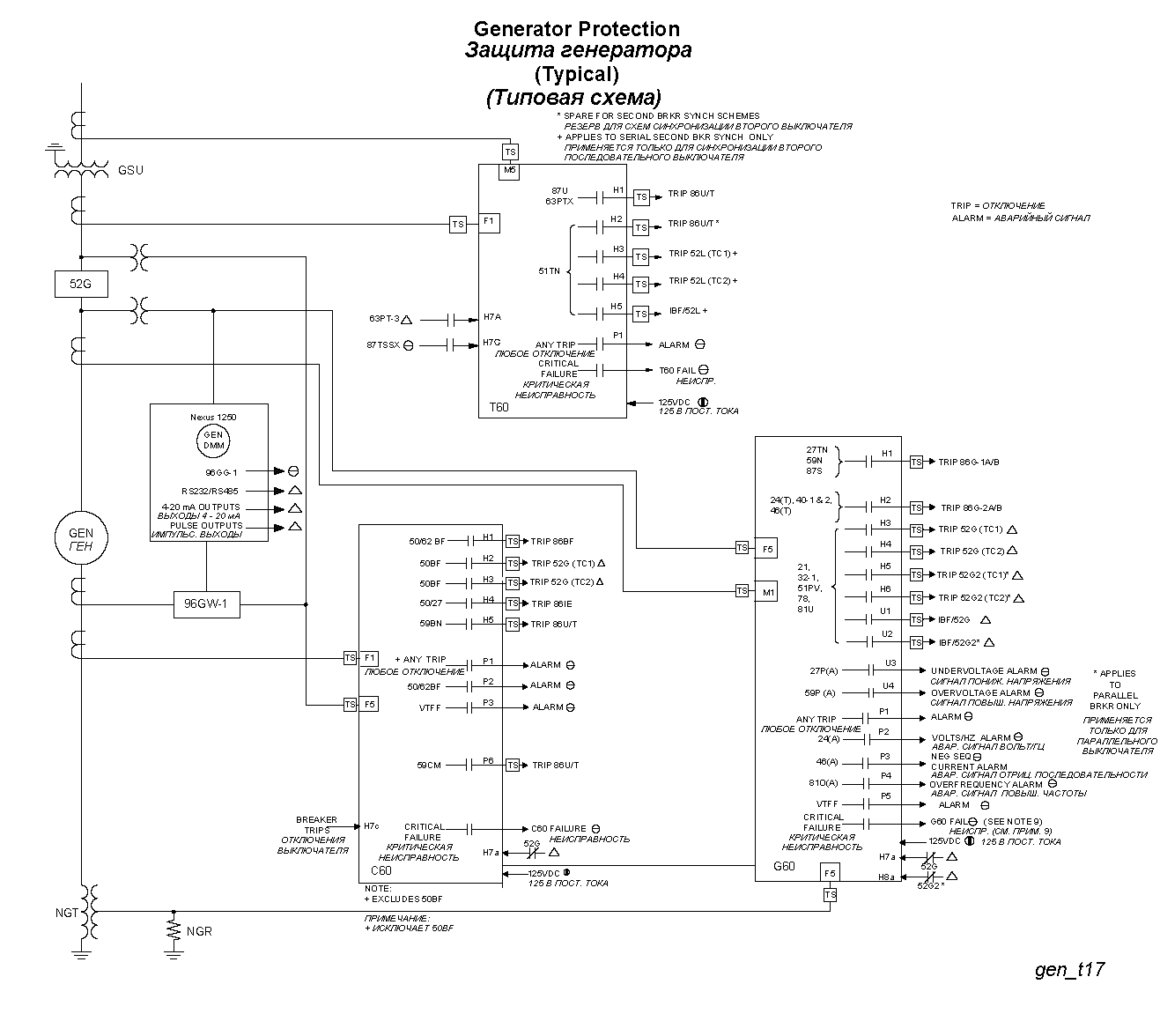

На следующей странице показана типовая однолинейная схема панели защит генератора. TНа схеме и в таблицах, следующих за ней, показаны цифровые функции защиты и измерения. Детали по конкретному проекту см. на однолинейной схеме в разделе чертежей предложения.
1.3.3.1.Generator Protection Защита генератора
1.3.3.1.1.Generator Management Relay (ge Multilin g60) Реле управления генератором (ge Multilin g60)
.
Реле управления генератором G60 является реле с микропроцессорным управлением, которое обеспечивает защиту, контроль, управление и регистрацию для генераторов переменного тока с приводом от паровых и газовых турбин. Наряду с диагностикой неисправностей имеется защита по току, напряжению и частоте.
.
Реле имеет модульную конструкцию, что облегчает его модернизацию или ремонт сменных модулей. На лицевой панели имеются буквенно-цифровой люминесцентный дисплей, клавиатура и светодиодные индикаторы.
.
Внутренний генератор тактовых импульсов, использующийся для переключений по времени, может синхронизироваться с сигналом IRIG-B. Эта точная расстановка меток времени позволяет задавать последовательность событий в системе. События также можно программировать (уравнениями «FlexLogic™») для запуска сбора данных осциллографирования, который можно устанавливать для регистрации измеренных параметров до и после события в целях просмотра на ПК. Эти инструменты значительно сокращают время устранения неисправностей и упрощают создание отчётов в случае сбоя в системе.
.
Осциллограммы и цифровые состояния могут использоваться для визуального отображения данных о работе энергетической системы и реле, собранных во время определённых событий запуска. Регистрация может запускаться срабатыванием, отключением или работой любого элемента, изменением состояния цифрового входа или выхода или при помощи уравнения «FlexLogic™». Реле может сохранять до 64 осциллограмм при частоте дискретизации до 64 замеров за энергетический цикл. Одновременно может сниматься несколько осциллограмм.Число записей выбирается пользователем, но число циклов, сохраняемых в одной записи, меняется в зависимости от других факторов, таких как частота дискретизации и число модулей трансформаторов тока / трансформаторов напряжения.
.
Регистратор событий сохраняет контекстно-зависимые данные, относящиеся к последним 1024 событиям, которые перечисляются в хронологическом порядке, от самого нового к самому старому. Данные получают отметки времени с точностью до 1 мкс и сохраняются в энергонезависимую память. Регистратор событий может быть настроен на сохранение по любому из следующих инициирующих действий: срабатывание, отключение или работа любого элемента, изменение состояния цифрового входа или выхода или события самопроверки.
.
Реле поставляется вместе с прикладной программой для применения на ПК с операционными системами "Windows 95/98/NT". ПО может использоваться для получения файлов осциллограмм от реле в целях отображения, сохранения или распечатки в случае поиска и устранения неисправностей. ПО обеспечивает возможность редактирования и управления файлами настроек для сохранения в реле или резервном архиве на диске. ПО также позволяет обновлять встроенные микропрограммы реле и просматривать все сообщения об отключениях, аварийных сигналах и 1024 событиях с метками времени, зарегистрированных реле.
Порт RS232 на лицевой панели может использоваться для соединения с ПК в целях программирования настроек и контроля фактических величин. Один порт RS485 и один порт «Ethernet», находящиеся сзади, обеспечивают эксплуатационному и техническому персоналу независимый доступ. Все последовательные порты используют протокол «Modbus®» RTU. Порты RS485 могут подключаться к компьютерам системы, имеющим скорость передачи данных до 115,2 кбит/с. Порт RS232 имеет фиксированную скорость передачи данных 19.2 кбит/с. Порт «Ethernet» 10BaseF поддерживает протоколы MMS/UCA2, «ModBus» TCP/IP или DNP.
Примечание: Персональный компьютер и генератор сигналов IRIG-B не входят в объём данного предложения.
As part of the Universal Relay Family, the G60 provides superior generator protection which includes: Являясь частью семейства универсальных реле, G60 обеспечивает превосходную защиту генератора, которая включает: |
Device Number Номер устройства |
Function Функция |
|
Generator Overexcitation Перевозбуждение генератора |
24 |
Phase Undervoltage Минимальное фазное напряжение |
27P |
Reverse Power / Anti-Motoring Обратная мощность / двигательный режим |
32 |
Loss of Excitation Потеря возбуждения |
40 |
Current Unbalance / Negative Phase Sequence Несимметрия токов / обратная последовательность фаз |
46 |
Phase time overcurrent Максимальный фазный ток с выдержкой времени |
51PV |
Phase Overvoltage Максимальное фазное напряжение |
59P |
Neutral Ground Detection Обнаружение замыкания нейтрали на землю |
59N |
Stator Ground Detection, 3rd Harmonic Обнаружение замыкания статора на землю, 3-я гармоника |
27TN |
Generator Over Frequency Повышение частоты генератора |
81O |
Generator Under Frequency Понижение частоты генератора |
81U |
Stator Differential Дифференциальная защита статора |
87S |
Phase Distance Дистанционная фазная защита |
21 |
Out of Step Асинхронный ход |
78 |
Voltage Transformer Fuse Failure Перегорание предохранителя трансформатора напряжения |
VTFF |
