1.1.8.1.3.Water Wash Skid Блок промывки водой

Смонтированный вне рамы блок промывки водой используется для впрыска моющего раствора в компрессор для выполнения автономной промывки. Блок содержит водяной насос, бак для хранения моющего средства, трубную обвязку и отвод с трубкой Вентури, способный подавать раствор с нужными величинами расхода, давления и соотношения частей смеси.

:

Кроме того, блок промывки водой имеет следующие устройства:

• Бак для хранения воды с защитой от замерзания;

• Погружные нагреватели для подогрева воды до 180 °F (82 °C).

.

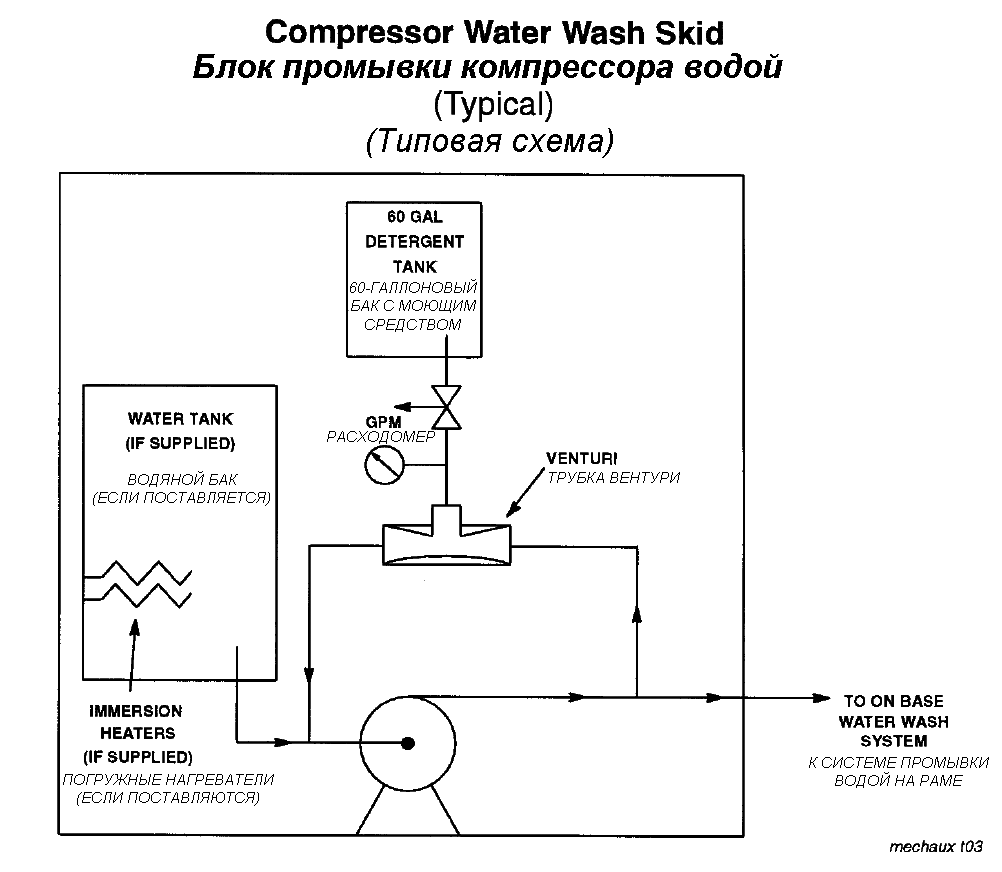

Типовые устройства блока промывки водой показаны на следующей схеме.

1.1.9Cooling Water System Система охлаждающей воды

Система охлаждающей воды замкнутого типа (поставляемая другим подрядчиком) обеспечивает поток воды с регулируемыми давлением и температурой для отбора тепла от турбины и оборудования нагрузки, включая:

• Lube oil system Систему смазочного масла;

• Turbine support legs Опорные стойки турбины;

• Flame detectors Датчики пламени;

• Hydrogen-cooled generator coolers Охладители водородной системы охлаждения генератора.

1.1.9.1.Major Components Основные узлы

:

К основным узлам и устройствам управления относятся:

1.1.9.1.1.Lube Oil System Система смазочного масла

• Устройства сопряжения на стороне воды (т.е. трубы и (или) пластины) с теплообменником(-ами) смазочного масла, расположенными в модуле или отсеке вспомогательного оборудования.

Клапан регулирования расхода воды (коллектор подшипников турбины) с преобразователем тока в давление и пневматическим позиционером, установленными перед входом в главный теплообменник смазочного масла для регулирования расхода воды и температуры смазочного масла в коллекторе подшипников турбины. В возвратной линии маслоохладителя установлена термопара с двойным элементом для измерения температуры масла. Её сигнал подаётся на панель управления турбиной и используется для генерирования сигнала положения клапана охлаждающей воды, который посылается в позиционер пневматического клапана.

1.1.9.1.2.Gas Turbine Base Рама-основание газовой турбины

• Turbine support legs Опорные стойки турбины;

• Flame detectors Датчики пламени.

1.1.9.1.3.Generator Cooling System Система охлаждения генератора

• Water side interface, i.e., tubes, with the stator water coolers Устройства сопряжения на стороне воды (т.е. трубы) с водяными охладителями статора.

1.1.9.1.4.Cooling Water System Design Parameters Конструктивные параметры системы охлаждающей воды

• Cooling Medium Хладагент:

• Propylene glycol Пропиленгликоль

1.1.9.2.System Operation Работа системы

Охлаждающая вода, подаваемая из системы с заданными расходом и давлением, направляется в указанные соединения для каждого блока, охладители генератора (если они имеются) и отсек турбины. Поток воды, выходящий из каждого места, проходит по трубе в отдельную точку подсоединения и затем возвращается в систему (поставляется другим подрядчиком).

Вода для модуля смазочного масла подаётся по трубопроводу к регулирующему водяному клапану. Расход в теплообменнике смазочного масла регулируется для поддержания температуры коллектора подачи смазочного масла в приемлемых пределах. Выходящий из теплообменника поток воды направляется в выпускной патрубок.

.

Поток воды для опорных стоек турбины на раме и датчиков пламени направляется во впускной патрубок, причём диафрагмы регулирования расхода расположены до опорных стоек и датчиков пламени. Потоки воды, выходящие из обеих точек, объединяются в общем выпускном патрубке.
