1.1.7Fire Protection System Система противопожарной защиты
В отсеках газовой турбины и вспомогательного оборудования, а также в тоннеле подшипника №2 предусмотрены максимальные тепловые пожарные извещатели. Извещатели выдают сигналы для активирования автоматической многозональной системы пожаротушения с углекислым газом (CO2) под низким давлением. Сопла в этих отсеках подают CO2 в такой концентрации, которая достаточна для тушения пламени. Эта концентрация поддерживается постепенным добавлением CO2 в течение продолжительного периода.
Система противопожарной защиты способна создать негорючую атмосферу менее чем за одну минуту, что соответствует требованиям Национальной ассоциации противопожарной защиты США (NFPA) №1.
.
Система подачи состоит из баллона низкого давления с CO2 с системой охлаждения, устанавливаемого вне основания, коллектора и механизма выпуска. Инициирование системы приводит к отключению агрегата, выдаче аварийного сигнала на оповещатель, выключению вентиляции и закрыванию вентиляционных проёмов.
1.1.8Cleaning Systems Системы очистки
1.1.8.1.On-Line and Off-Line Compressor Water Wash Оперативная и автономная промывка компрессора водой
Промывка компрессора водой используется для удаления загрязняющих отложений, которые накапливаются на лопатках компрессора, и для восстановления характеристик агрегата. Отложения, такие как грязь, масляный туман, промышленные или иные атмосферные загрязнения из окружающей среды уменьшают объём проходящего воздуха, снижают КПД компрессора и уменьшают коэффициент давления компрессора, что понижает тепловой КПД и выходную мощность агрегата. Очистка компрессора удаляет эти отложения для восстановления рабочих характеристик и замедляет процесс коррозии, тем самым увеличивая ресурс рабочего колеса.
Оперативная промывка – это процесс введения воды в компрессор во время работы на полной скорости и при некотором проценте нагрузки. Преимуществом оперативной промывки является то, что очистка выполняется без необходимости останавливать агрегат. Однако оперативная промывка является не столь эффективной, как автономная промывка, поэтому оперативная промывка используется лишь в качестве дополнения к автономной, но не заменяет её.

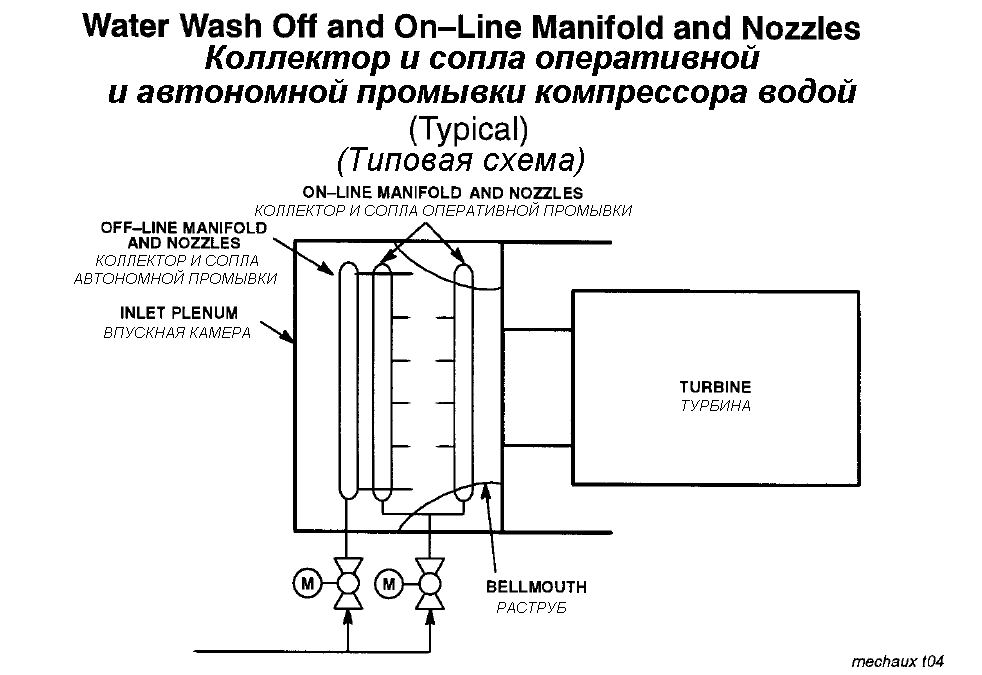

Устройства для промывки компрессора, устанавливаемые на раме, описаны и показаны ниже.
1.1.8.1.1.On–Line Manifold and Nozzles Коллектор и форсунки оперативной промывки
Узлы для оперативной промывки состоят из двух трубных коллекторов, разбрызгивающих сопел (одного в переднем раструбе и одного – в заднем) и двухпозиционного регулирующего клапана, который управляется с панели управления турбиной. Система управления турбиной имеет программное обеспечение для выполнения автоматической оперативной промывки простым запуском промывки с панели управления турбиной.
1.1.8.1.2.Off–Line Manifold and Nozzles Коллектор и форсунки автономной промывки
Автономная промывка является ручной операцией, так как для её выполнения необходимо выполнять действия с большим количеством ручных задвижек на турбине. Эта операция должна продолжаться до тех пор, пока стоки не будут свободными от загрязнений. Во время автономной промывки моющий раствор (вода и (или) моющее средство) вводится в компрессор, когда он проворачивается валоповоротным устройством. Моющий раствор вбрызгивается во впуск компрессора, покрывая всю окружность.
