Испаритель

Испаритель предназначен для газификации жидкого продукта,подаваемого насосом.

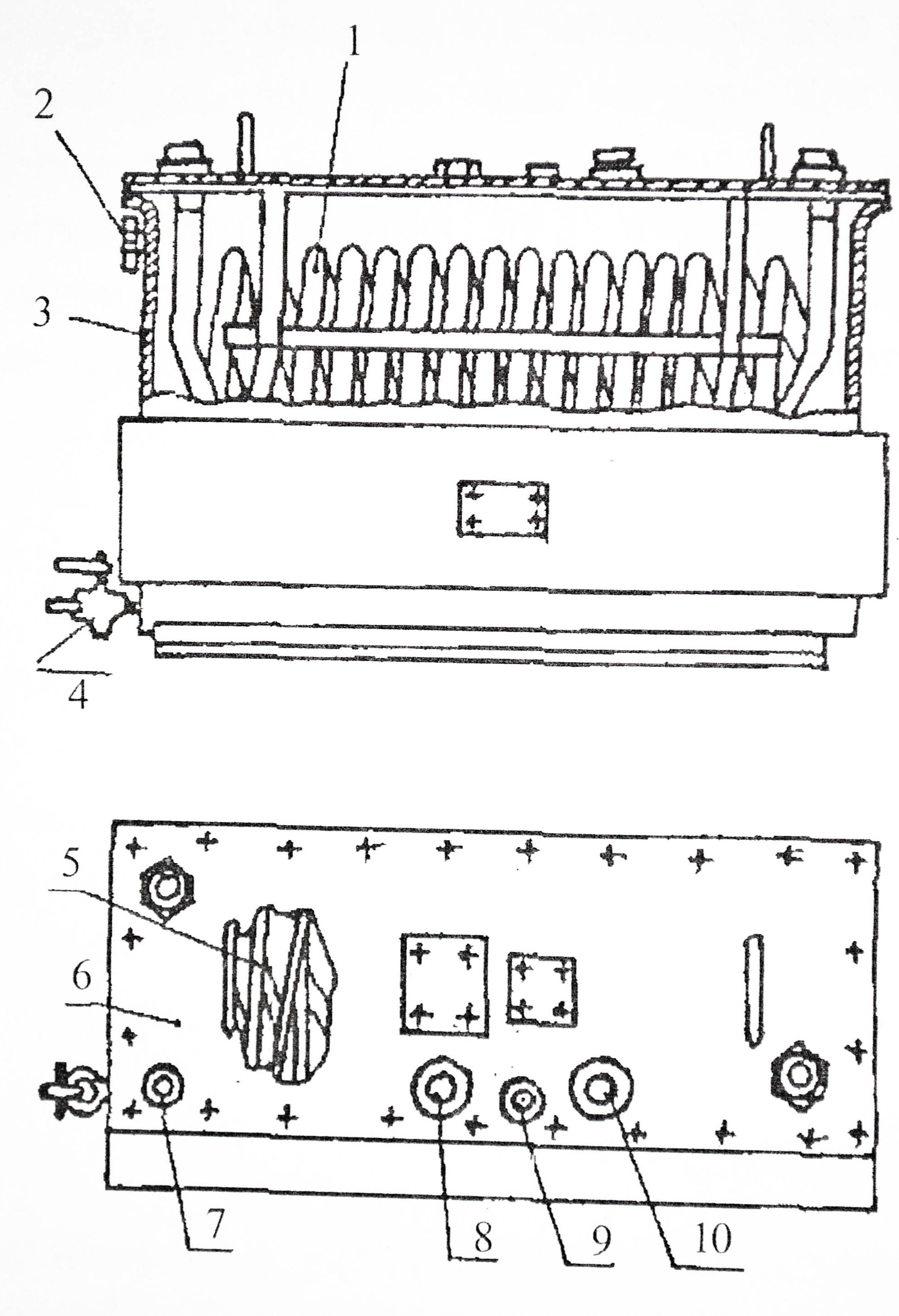

Испаритель (рис. 5) представляет собой змеевик 1, выполненный на латунной трубке , заключенной в стальной кожух 3, наполняемый водой . Для контроля уровня воды имеется указатель уровня 2. Залив воды и ее слив производятся через кран 4, расположенной в нижней части кожуха. Подогрев воды осуществляется 18 трубчатым электронагревателями 5, смонтированными на боковой крышке.

Электронагреватели разбиты на две секции , из которых первая секция

мощностью 30 кВт управляется автоматически при помощи датчика реле температуры.

Рис.5. Испаритель

Коллектор

Коллектор предназначен для размещения предохранительных и контрольно измерительных устройств и представляет собой тройник, к двум сторонам которого приварены гильзы для установки датчика термореле и датчика термометра, а к третьей стороне присоединяется предохранительный клапан.

Щит арматуры

Предназначен для размещения арматуры и контрольно-измерительных устройств.

Щит арматуры представляет собой панель коробчатого вида, на которой смонтировано: продувочный вентиль для продувки системы и сброса давления, кислородный манометр, при помощи которого контролируется давление выходящего продукта, электроконтактный манометр, служащий для автоматического отключения насоса при повышении максимального давления нагнетания газообразного (жидкого) продукта.

Щит управления

Щит управления представляет собой стальной прямоугольный короб.

Для обеспечения подхода к электроаппаратуре во время эксплуатации передняя стенка выполнена в виде дверки. На дверке щита установлены следующие приборы: четыре сигнальные лампы, три амперметра, вольтметр, вольтметровый переключатель, два указателя температуры , переключатель рода работы, три пары кнопок для пуска и остановки электродвигателя насоса, первой и второй секции электронагревателей испарителя, кнопка проверки исправности ламп, выключатель ламп местного освещения.

Внутри щита размещены реле и выпрямители . Сбоку шкафа приварен болт для подсоединения провода заземления.

В дне щит имеет окно для сочленения разъема щита управления и силового щита .

Сверху на щите размещен кронштейн о светильником местного освещения и четыре штепсельных разъема: разъем для подключения реле-датчиков, разъем для подключения ЭКМ, разъем для подключения светильника местного освещения, разъем для подключения термометров.

Между корпусом и дверкой щита голым многожильным проводом выполнена металлизация.

Электрическое соединение щита управления с силовым щитом осуществляется многоштырьковым штепсельным разъемом.

Силовой щит

Силовой щит представляет собой стальной прямоугольный короб.

Для обеспечения подхода к электроаппаратуре во время эксплуатации передняя стенка выполнена в виде дверки. На дверке щита с внутренней стороны приварены скобы, на которых установлены следующие приборы: шесть автоматических выключателей, выпрямитель и понижающий трансформатор.

Внутри щита на задней стенке размещены: два магнитных пускателя и осветительный трансформатор.

На левой стенке размещены: магнитный пускатель, скобы с автоматами, скоба с болтами заземления, штепсельный разъем для питающего кабеля.

На правой стенке размещены: вводной автоматический выключатель первой секции, трансформаторы тока, скоба с болтами заземления, три штепсельных разъема для подключения соединительных кабелей от испарителя электродвигателя насоса и штепсельный разъем для подключения переносного светильника.

Сверху на щите размещён штепсельный разъем для подключения соединительного кабеля от щита управления. Между корпусом и дверкой щита голым многожильным проводом выполнена металлизацияю

Фильтр

Фильтр установлен перед всасывающим клапаном цилиндровой группы насоса и предназначен для очистки рабочей жидкости, поступающей к всасывающему клапану насоса сжиженных газов.

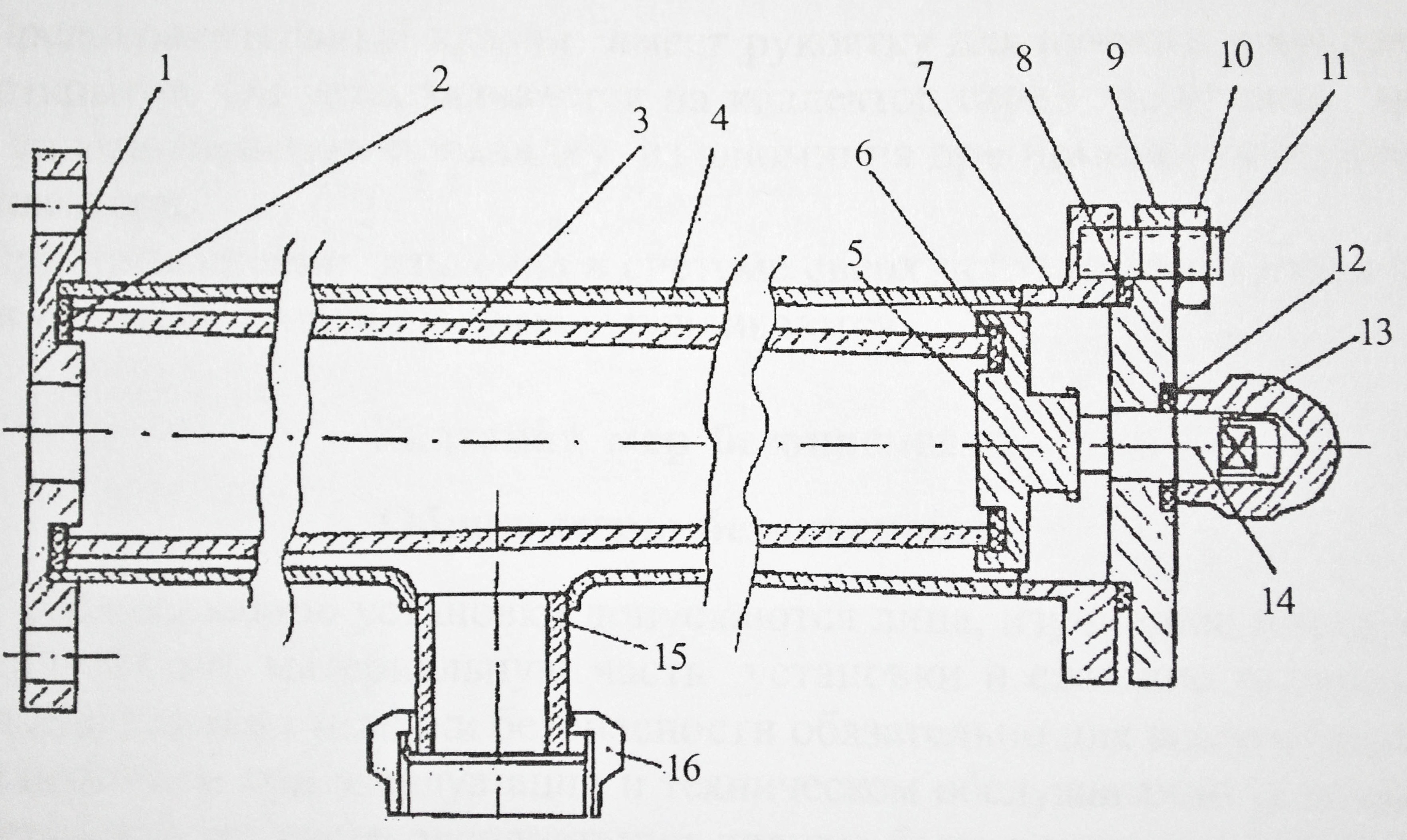

Фильтр состоит из (рис.6) корпуса 4, представляющего собой медную

Рис.6. Фильтр

трубу, спаянную с латунными фланцами 1 и 7. Внутри корпуса с помощью заглушки 5 и винта 14 между прокладками 2 и 6 зажат фильтрующий стакан 3, изготовленный из пористой бронзы. Фильтр подсоединяется к всасывающему клапану цилиндровой группы насоса при помощи накидной гайки 16 и ниппеля 15. Трубопровод, подводящий рабочую жидкость к фильтру , подсоединяется через бортщайбу и прокладку, зажимаемую фланцами.
