Послідовність побудови кресленика базисної сітки вшивного рукава (рисунок4)

1. Вихідна точка Р₂.

2. Р₂Р₈→=Ш_р.зв.

3. Р₂О₂↑=В_ок=Вd–(1,5-2,5 см).

4. Побудувати прямокутник Р₂О₂О₈Р₈.

5. О₂Н₂↓=Д_р.

6. О₂Л₂↓=1/2Д_р.+(3,0-4,0 см) – положення лінії ліктя.

7. Л₂Л₂₁→=0,5 см (постійна величина).

8. Н₂Н₂₁←=2,0 см (постійна величина).

9. Р₂Л₂₁Н₂₁ – лінія переднього перекату рукава.

10. Л₂₁Н₂₁Н₈=90°.

11. Н₂₁Н₈→=Ш_р.вн.

12. Н₈Р₈ – пряма.Л₈Л₈₁→=1,5 см (постійна величина) Р₈Л₈₁Н₈ – лінія ліктьового перекату рукава.

Рисунок 4 – Кресленик базисної сітки вшивного рукава

Побудова кресленика вшивного одношовного рукава

1. О₂О₅=О₅О₈, О₅О₆↑=1/2В_ок або 1/2О₂Р₂.

2. О₆О₇←=1,5 см (постійна величина).

3. Р₂С₂↑=1/2Р₂О₂–2,5 см.

4. Р₈С₈=1/2Р₈О₈+2,5 см.

5. Проводимо дві прямі через точки О₇С₂ і О₆С₈ і продовжуємо їх до вихідної горизонталі.

6. Р₂Р₅=1/2Р₂Р₈–1,0 см.

7. Л₂₁Л₅=1/2Л₂₁Л₈₁–(1,0-2,0см).

8. Н₂₁Н₅=1/2Н₂₁Н₈–1,0 см.

9. Р₂Р₁=Р₂Р₅, Л₂₁Л₁=Л₂₁Л₅, Н₂₁Н₁=Н₂₁Н₅, Р₁Л₁Н₁ – лінія переднього зрізу рукава.

10. Р₈Р₉=Р₈Р₅, Р₉₁Р₈Л₈₁=90°, Р₈Р₉=Р₈Р₉₁.

11. Л₈₁Л₉=Л₈₁Л₅.

12. Л₈₁Н₈Н₉=90°.

13. Н₈Н₉=Н₈Н₅, Р₉Л₉Н₉ – лінія ліктьового зрізу рукава.

14. Лінію окату оформляють через точки Р₁, С₂, О₅, С₈, Р₉₁.

Рисунок 5 – Кресленик вшивного одношовного рукава

Особливості побудови кресленика вшивного двошовного рукава з верхнім і нижнім швами

1. Побудова базисної сітки аналогічна побудові одношовного рукава.

2. Положення верхнього зрізу рукава (рисунок 8): О₅О₅₁←=1,5 см, О₅О₅₂→=1,0 см, О₅С₅↓=5,0-6,0 см, Р₂Р₅=0,5Р₂Р₈–1,0 см, Л₂₁Л₅=0,5Л₂₁Л₈₁–1,0-1,5 см, Н₂₁Н₅=0,5Н₂₁Н₈–1,0см.

3. Положення нижнього зрізу передньої частини рукава: Р₁Р₂=Р₂Р₅, Л₁Л₂₁=Л₂₁Л₅, Н₂₁Н₁=Н₂₁Н₅.

4. Положення нижнього зрізу ліктьової частини рукава: Р₈Р₉=Р₅Р₈, Л₈₁Р₈Р₉₁=90°, Р₈Р₉=Р₈Р₉₁, Л₅Л₈₁=Л₈₁Л₉, Л₈₂Л₉←=7,0-8,0 см – довжина ліктьової виточки.

Провести з Л₈₂ дугу радіусом Л₈₂Л₉ ↓.

Л₉Л₉₁↓=2,0-2,5 см – розхил ліктьової виточки.

Л₈₁Н₈Н₉₁=90°.

Н₈Н₉₁=Н₈Н₉=Н₅Н₈.

Рисунок 6 – Кресленик двохшовного рукава з верхнім та нижнім швами

Побудова кресленика вшивного двошовного рукава з переднім і ліктьовим швами (Рисунок7)

Побудова базисної сітки аналогічна побудові одношовного рукава. С2С1←=0,7-1,0 см (рисунок 12). Провести прямі через точки: О7С1, О6С8 і продовжити їх до вихідної горизонталі. Р2Р21←=Р2Р22→, Р8Р81=Р8Р82. Провести пряму С8Р82. Побудова передніх зрізів нижньої та верхньої половинок рукава: Р2Р3→=Р2Р1←=2,0-3,0 см, Л21Л3→=Л21Л1←=2,0-3,0 см, Н21Н1←=Н21Н3→=2,0-3,0 см. Провести дві паралельні лінії Р3Л3Н3 та Р1Л1Н1. Провести пряму С1Р2. Продовжити передній зріз нижньої половинки рукава Р3С3↑. Точка С4 знаходиться на перетині перпендикуляра, проведеного з точки С3 до лінії С1Р2 та переднього зрізу верхньої половинки рукава. Побудова ліктьових зрізів нижньої та верхньої половинок рукава: Р8Р7←=Р8Р9→=3,0-4,0 см, Н8Н9→=Н8Н7←=1,5 см. По лінії ліктя: Л81Л7←=Л81Л9→=2,0-2,5 см.

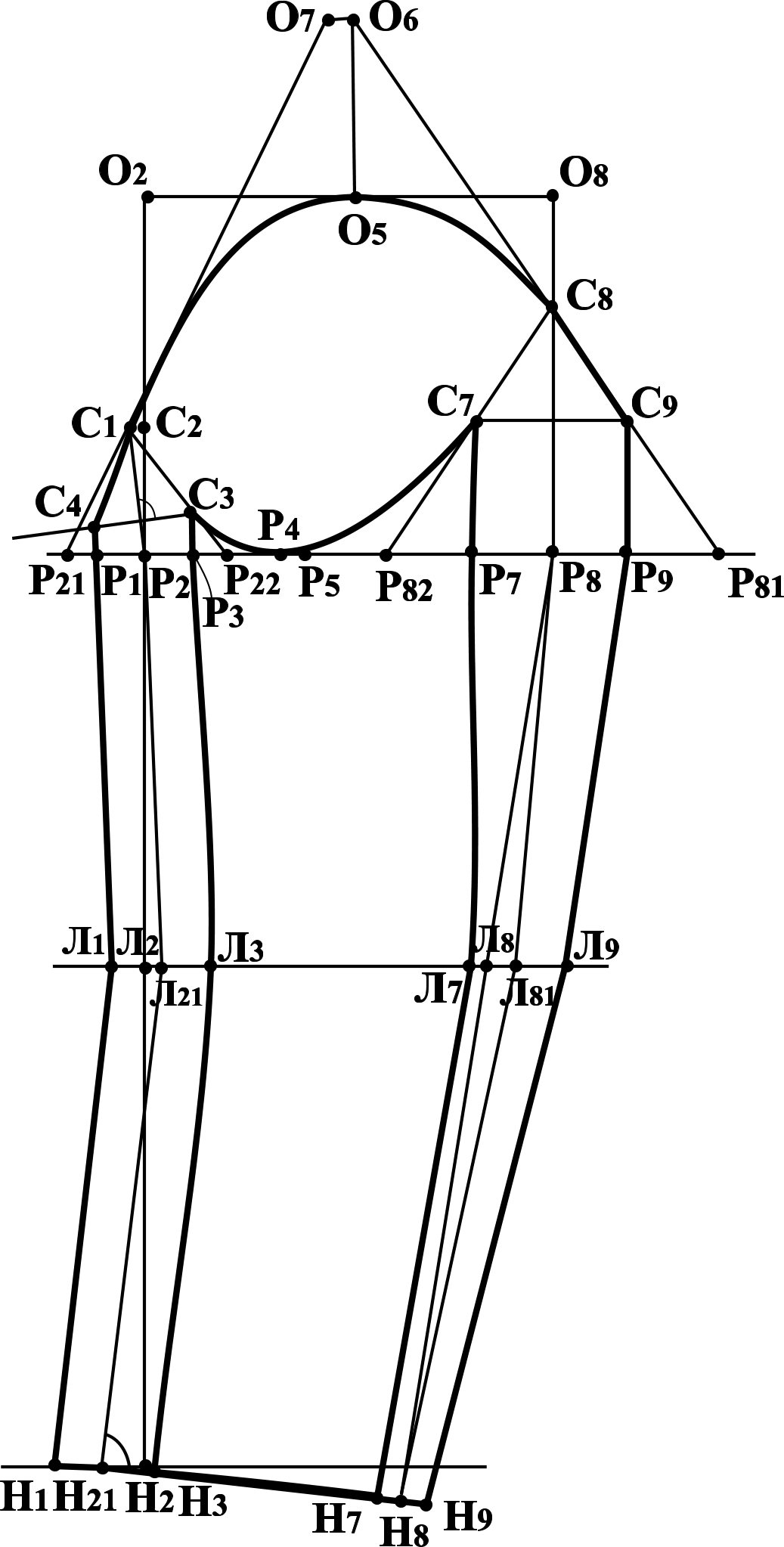

Рисунок 7 – Кресленик двохшовного рукава з переднім та ліктьовим швами

7. Положення верхніх точок ліктьових зрізів рукава: з точок Р₇ та Р₉ проводимо вертикалі ↑. Отримуємо точки С₇, С₉ , які є верхніми точками ліктьових зрізів.

8. Р₂₂Р₅=Р₅Р₈₂.

9. Р₅Р₄←=1,0 см.

10. Лінію окату верхнього рукава оформити через точки: С₄С₁О₅С₈С₉; нижнього рукава - С₃Р₄С₇.
