3. Указания к выполнению практической работы
Находим расчетную силу Nр = N γп ,кн
Определяем расчетную длину гвоздя
2nшв –количество швов, пробиваемых гвоздем ( принимают по 2мм на шов)
1,5d – длина заостренной части гвоздя

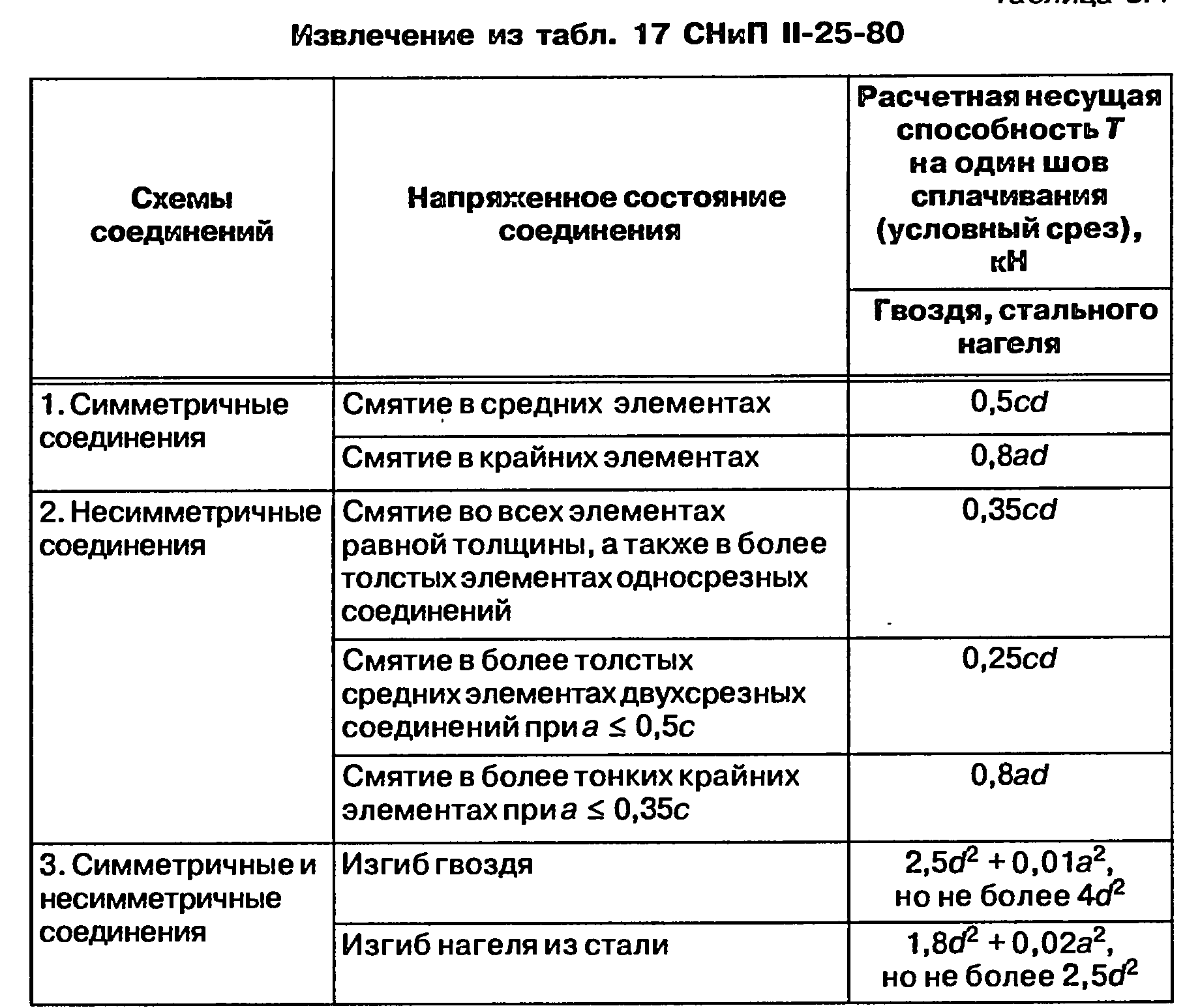

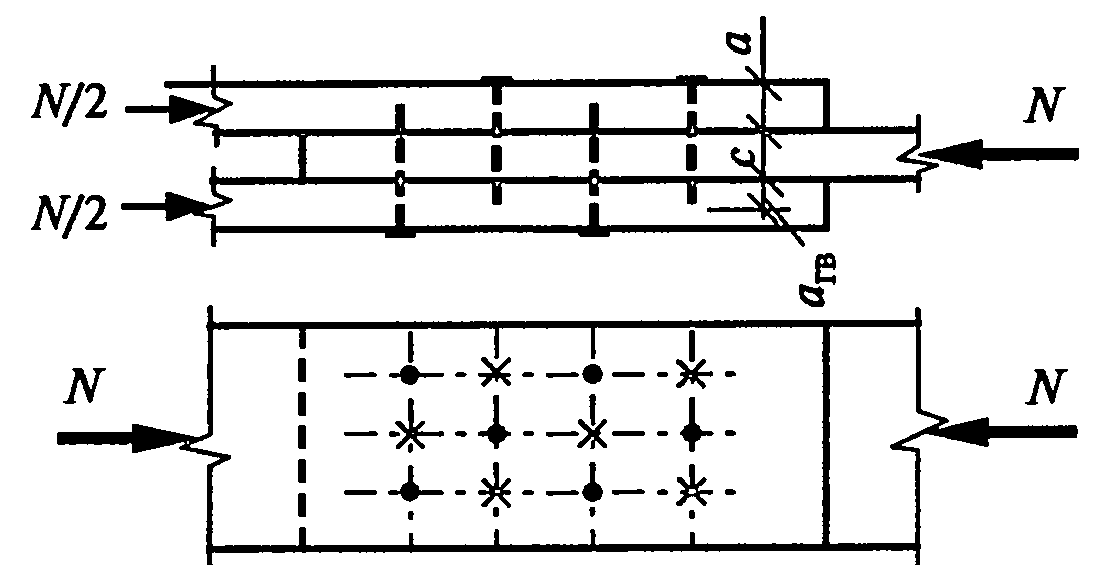

Гвоздь работает как двухсрезный, но его расчетная несущая способность по первому и
второму срезу неодинакова ( а и агв)
Расчетная несущая способность по первому срезу гвоздя на изгиб
но не более 4d2 = …., кн
На смятие несущая способность равна:
Расчетная несущая способность по второму срезу гвоздя
при этом а = агв
Наименьшая полная несущая способность двухсрезного гвоздя
∑Ти =Ти1 + Ти2
∑Та =Та1 + Та2
∑Тс =Тс
Тмин = …. Кн
Определяем необходимое количество гвоздей
Вывод: Принимаем nгв…, по nгв / 2 с каждой стороны.
Практическая работа № 13
Тема: Статический расчёт сжатых и растянутых стержней стальной фермы. Подбор сечения сжатых и растянутых стержней ферм из 2-х спаренных уголков
1 Теоретическая часть
Фермой называется геометрически неизменяемая система, состоящая из стержней, соединенных между собой по концам шарнирами. Места соединения стержней называются узлами фермы. Оси стержней, образующие узел, должны пересекаться в одной точке, при этом стержни испытывают действие только растягивающих или сжимающих осевых усилий.

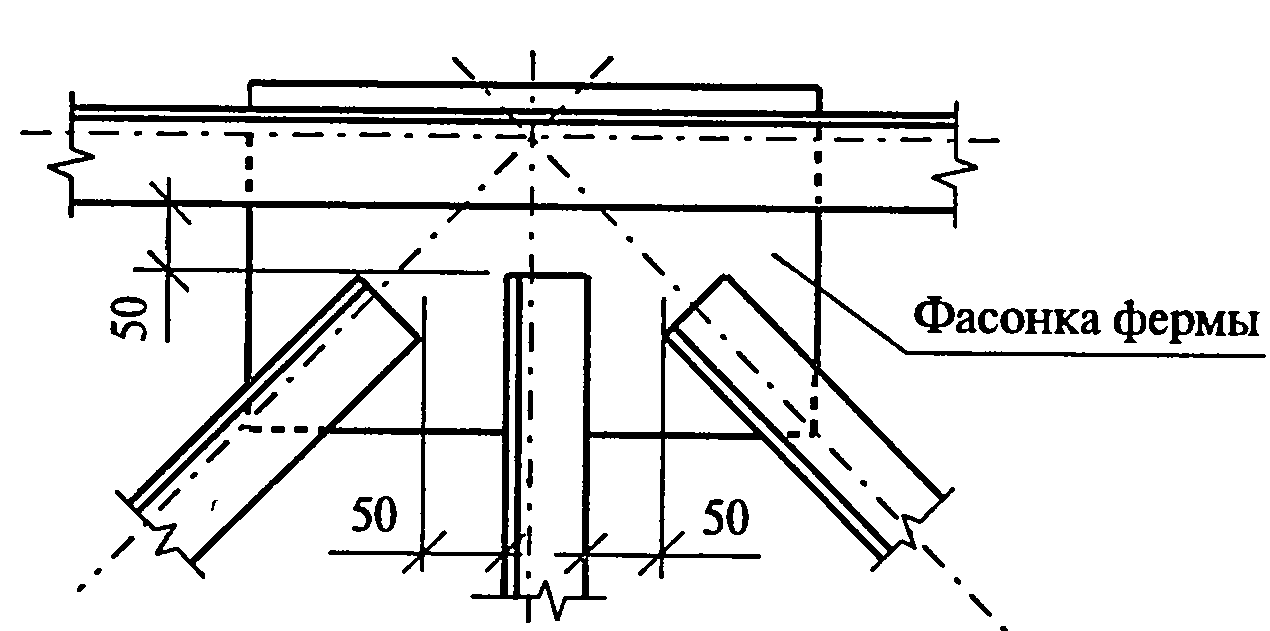

Все стержни, образующие ферму, разделяются на поясные и решетку. Стержни решетки делятся на стойки и раскосы. Края стержней решетки не доводятся друг до друга и до поясов на расстояние 50мм.
Размеры фасонок определяются с учетом размещения сварных швов, прикрепляющих стержни фермы. Толщина фасонок определяется по наибольшему усилию в стержнях
При N ≤ 200 кн t = 8мм
При N = 200 кн ÷ 500кн t = 10мм
При N = 500 кн ÷ 750кн t = 12мм
2. Задания по вариантам
Подобрать сечение сжатого стержня решетки стальной фермы при действии статической нагрузки N
Исходные данные |
Варианты |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Длина стержня l , м |
3,1 |
2,8 |
3,2 |
2,8 |
2,9 |
3,0 |
3,1 |
2,5 |
2,4 |
2,6 |
Класс стали |
С235 |
С235 |
С235 |
С245 |
С245 |
С245 |
С275 |
С275 |
С275 |
С245 |
Толщина фасонки, t , мм |
10 |
8 |
10 |
10 |
8 |
10 |
12 |
12 |
12 |
10 |
Расчётное усилие N , кн |
320 |
200 |
350 |
450 |
180 |
400 |
600 |
540 |
650 |
300 |
Находим расчетное сопротивление стали по пределу текучести
Определяем коэффициент условия работы
Определяем расчетные длины стержня в плоскости фермы lef,x и в плоскости,
перпендикулярной плоскости фермы lef,y
lef,x =0,8 l
lef,у = l
Находим требуемую площадь сечения стержня, для этого предварительно принимаем гибкость стержня λ= 100 и по гибкости находим коэффициент продольного изгиба φ=0,434
Определяем требуемые радиусы инерции сечения
По сортаменту подбираем уголки по 3 параметрам: площади и радиусам инерции.
Проверяем принятое сечение :
Определяем гибкости
По наибольшей гибкости определяем коэффициент продольного изгиба φ2 = …
Находим значение коэффициента α
Определяем предельную гибкость
Наибольшая гибкость меньше предельной, следовательно, гибкость стержня в пределах нормы
Проверяем устойчивость σ = N / A 2 φ2 ≤ Rу γс, кН/см2
Вывод: устойчивость обеспечена
