Расчетно-графическая работа № 1

Тема: Определение нормативных и расчетных значений нагрузок, действующих на конструкции. Определение нормативных и расчетных значений нагрузок на 1 м2 покрытия, перекрытия в табличной форме

1 Теоретическая часть

Все нагрузки могут принимать нормативные и расчетные значения

Нормативные нагрузки

В расчетах обозначаются индексом «n», который записывается снизу или сверху буквенного обозначения нагрузки.

N_n, F_n – нормативные сосредоточенные нагрузки (кН)

q_n,g_n – нормативные распределенные нагрузки (кН/м, кПа)

Нормативные постоянные нагрузки

Нормативные нагрузки от веса конструкций определяются по проектным размерам и плотностям материалов. Для сбора нагрузок нужно знать размеры конструкций или частей здания, плотность строительных материалов приводится в справочниках.

Нормативные временные нагрузки, необходимые для расчета конструкций, установлены СНиП 2.01.07-85*

Расчетные нагрузки

Определяются как произведение нормативной нагрузки на коэффициент надежности по нагрузкам γ_f, который учитывает возможность отклонения нагрузки в неблагоприятную сторону от нормативных значений.

N = N_n γ_f - расчетная сосредоточенная нагрузка

q = q_n γ_f - расчетная нагрузка, распределенная по площади или по длине элемента (погонная нагрузка).

Для определения расчетных значений нагрузок устанавливаются соответствующие коэффициенты надежности по нагрузкам γ_f . Для постоянных нагрузок от веса конструкций γ_f определяются по табл.1 СНиП 2.01.07-85*. Например, для бетонных ( со средней плотностью ρ > 1600 кг/м³), ж/б, каменных и деревянных конструкций γ_f = 1,1; для стяжек, засыпок, теплоизоляционных слоев, выполняемых на строительной площадке γ_f = 1,3

2. Задания Задание 1. Определить нагрузку от собственного веса ж/б балки, кирпичного столба

Вариант	1	2	3	4	5	6
Сечение балки, мм2	200х300	200х400	150х300	200х500	150х500	150х400
Длина балки , м	4	5	4,5	6	6	4,5
Сечение столба, мм2	250х250	510х380	250х380	640х640	640х510	510х510
Высота столба ,м	6,4	6,6	6,2	6,6	6,9	6,8

Задание 2. Произвести сбор нагрузок на низ кирпичного столба в осях Б-2 общественного здания. Район строительства г.Калининград (2 снеговой).

3. Указания к выполнению практической работы

Задача1а.

1. Определить по таблице плотность бетона ( ρ = 2500 кг/м³)

2. Определить объем балки V = b^. H^. L = , м³

3. Определить удельный вес бетона γ = ρ^. g = , Н/м³

где g = 10м/с² - ускорение свободного падения

4. Определить нормативную нагрузку N_n= γ V /1000 = , кН

5. Определить расчетную нагрузку N= γ_f N_n = ,кН

где γ_f –коэффициет надежности по нагрузке

(табл.1 СНиП 2.01.07-85*)

Задача 1б.

1. Определить высоту столба

2. Определить объем столба

3. Определить нормативную нагрузку

4. Определить расчетную нагрузку

Задача 2.

1. Собираем нагрузки на 1м² покрытия (включая снеговую)

2. Собираем нагрузки на 1 м² перекрытия (постоянные и временные)

3. Определяем нагрузку от кирпичной колонны для чего (пример):

   • Находим высоту колонны по разрезу здания

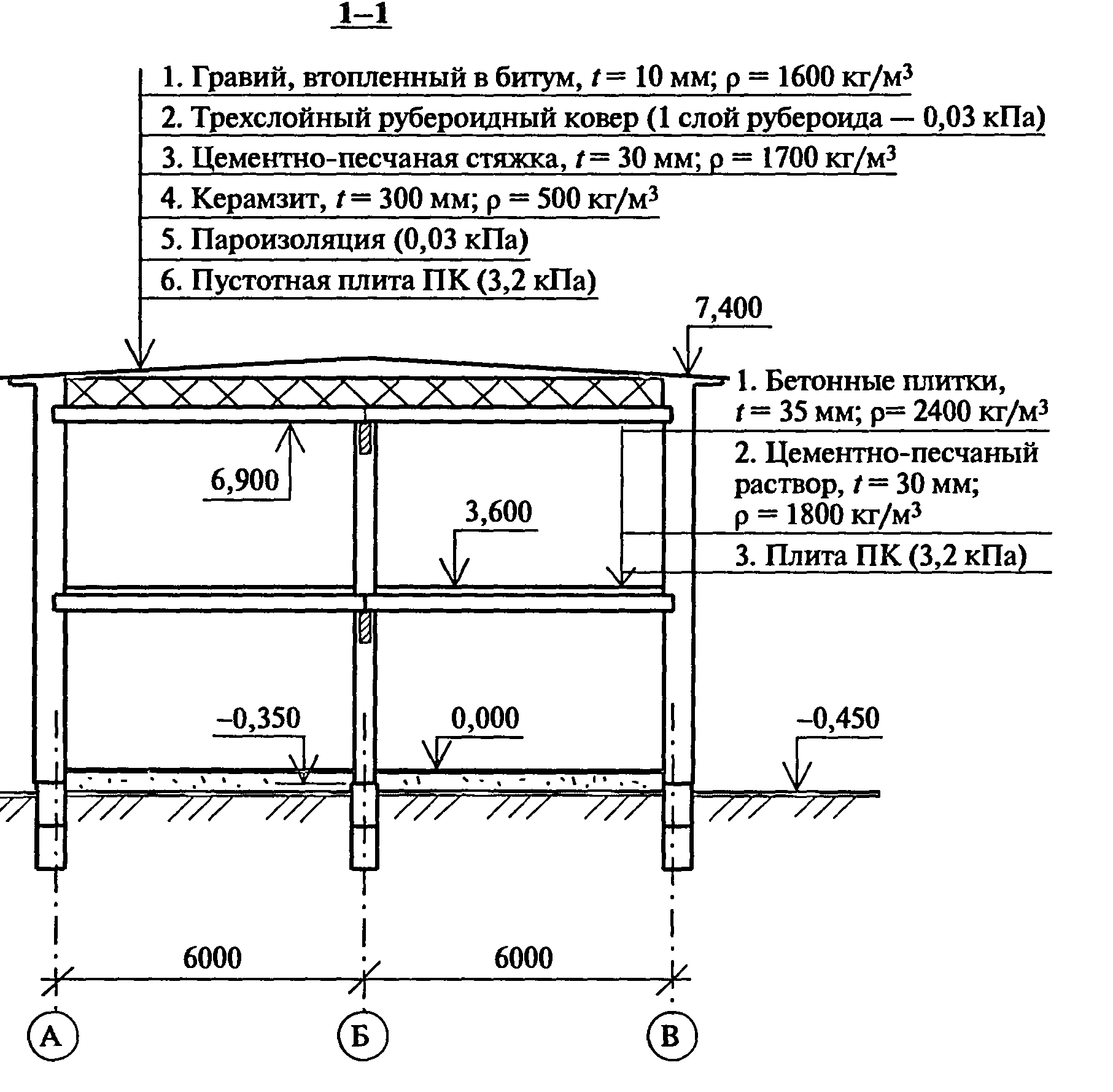

Н = 6,9 +0,35 = 7,25м

• Находим нормативную нагрузку

Nⁿ _c = b_c h_c H γ = 0,38 ^. 0,38 ^. 7,25 ^. 18 = 18, 84 кН

γ - удельный вес кирпича 18 кн/м³

• Расчетная нагрузка N _c = Nⁿ _c γ_f = 18,84 ^. 1,1 =20,72 кн

4. Определяем нагрузку от веса ж/б балок

• Принимаем сечение балок b h = 200 ^x 400 mm, длина балки 4,5 м

• Находим нормативную нагрузку

Nⁿ _балки = b h l γ_бетона = 0,2 ^. 0,4 ^. 4,5 ^. 25 = 9, 0 кН

γ_бетона - удельный вес бетона 25 кн/м³

• Расчетная нагрузка N _балки = Nⁿ _балки γ_f = 9,0^. 1,1 =9,9 кн (всего на колонну передается нагрузка от одной балки покрытия и одной балки перекрытия)

• Собираем нагрузку на низ колонны

5. Собираем нагрузку на низ колонны (верхний обрез фундамента)

N_n = qⁿ_{покрытия} А_гр + qⁿ_{перекрытия} А_гр+ 2 ^. Nⁿ _балки + Nⁿ _с

N = q_{покрытия} А_гр + q_{перекрытия} А_гр+ 2 ^. N _балки + N _с

При расчетах конструкций необходимо помнить, что расчетные нагрузки необходимо умножать на коэффициент надежности по ответственности γ_п = 0,95 (для большинства жилых и общественных зданий)

6. Оформляем сбор нагрузок в виде таблицы.
