5 Описание физического представления подсистемы «учета приема/выдачи книг»
Физическое представление описывает размещение программных компонентов системы на аппаратных платформах и аспекты, связанные с физическим расположением системы.
На рисунке 5.1 представлена диаграмма компонентов для подсистемы «Учета приема/выдачи книг»
Рисунок 5.1 - Диаграмма компонентов
Диаграмма размещения отражает физические взаимосвязи между программными и аппаратными компонентами системы. Она является хорошим средством для того, чтобы показать размещение объектов и компонентов в распределенной системе.

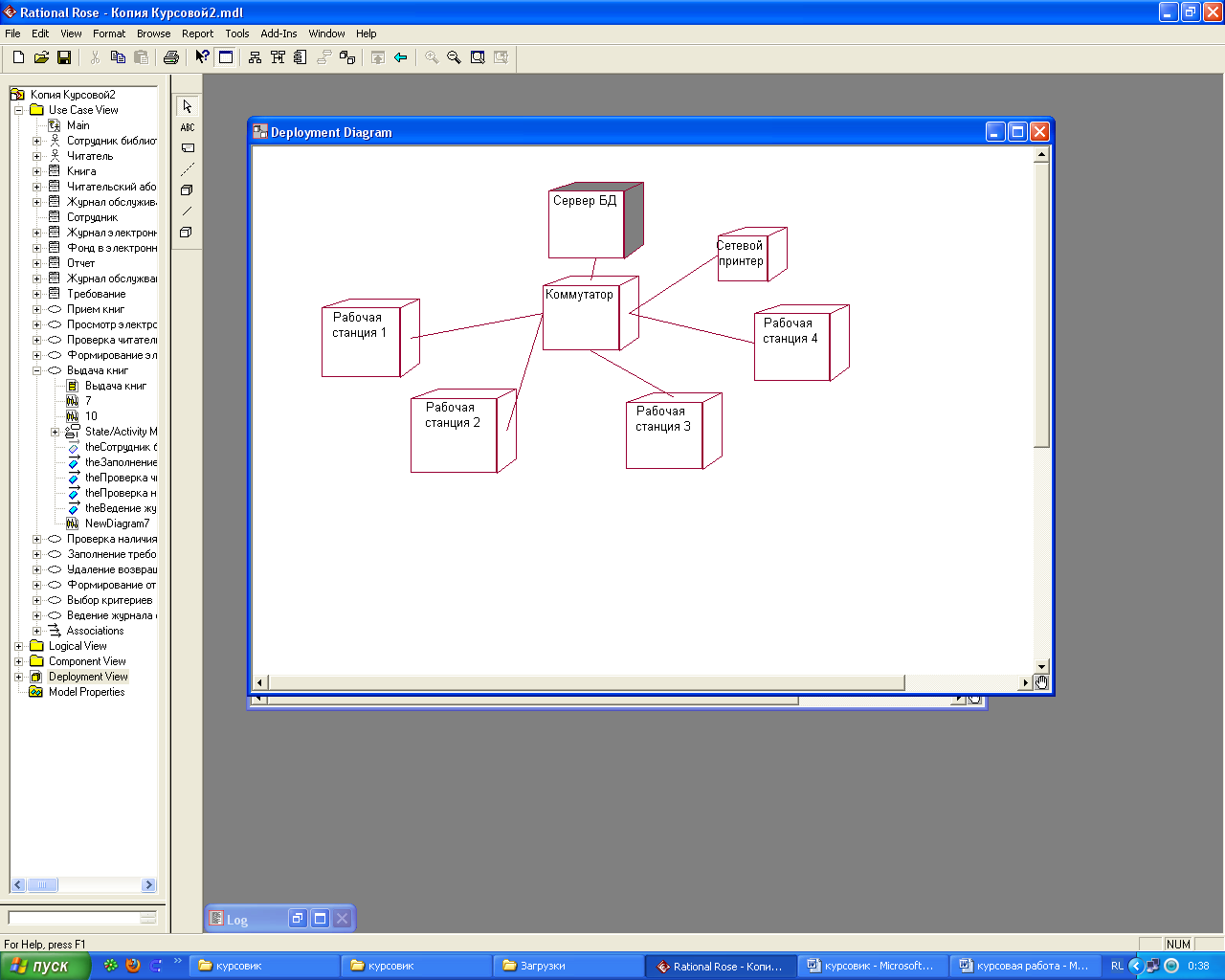

На приведенной диаграмме размещения (рисунок 5.2) видна клиент-серверная архитектура построения сети, в которую входит сервер баз данных, рабочие станции, связанные с сервером посредством сетевого коммутатора и сетевой принтер, обеспечивающий доступ к печати каждому из пользователей сети.
Рисунок 5.2 - Диаграмма размещения
Сетевой коммутатор, — устройство, предназначенное для соединения нескольких узлов компьютерной сети в пределах одного или нескольких сегментов сети. Коммутатор передаёт данные только непосредственно получателю, это повышает производительность и безопасность сети, избавляя остальные сегменты сети от необходимости (и возможности) обрабатывать данные, которые им не предназначались. Это особенно важно, учитывая, что библиотечным сотрудникам приходится работать с личными данными читателей.
Выводы
В данной курсовой работе была создана модель подсистемы «Учет приема/выдачи книг» ИС «Библиотека» на языке UML при помощи программного пакета «Rational Rose».
Пользователем данной подсистемы выступает сотрудник библиотеки, осуществляющий прием и выдачу книг на абонементах.
Для представления вариантов использования были спроектированы:
диаграммы прецедентов;
актеры;
заданы связи между ними.
Для логического представления были созданы:
диаграммы классов, с соответствующими атрибутами и операциями;
диаграммы состояний, с соответствующими им событиями входа и выхода.
Для физического представления были построены диаграмма компонентов и диаграмма размещения.
Суть работы заключается в разработке варианта модернизации существующей системы.
Перечень ссылок
1. Методичні вказівки до організації й захисту курсової роботи до дисципліни "Проектування організаційних і технологічних IУС" (для студентів спеціальності 7.080401 – Інформаційні управляючі системи i технології) / Упоряд.: В.М. Левикiн, О.В. Айдаров, М.В. Євланов, О.В. Петриченко. – Харків: ХНУРЕ, 2009. – 26 с.
2. Державний стандарт Украіни ДСТУ 30008-95: Документація. Звіти у сфері науки і техніки. Структура і правила оформлення.- К.: Держстандарт Украіни, 1995.
3. Кучерявая Н.Н. «Библиотека вуза: новые задачи и возможности». Центральная научная библиотека Харьковского национального университета, Харьков, Украина
4. Леоненков А., «Самоучитель UML. Эффективный инструмент моделирования информационных систем», СПб.: BHV - Санкт – Петербург, 2001. – 304 с.
5. Александров, Д.В. Case-технологии / Д.В. Александров, И.В. Грачев, Д.Н. Фадин. – Владимир: Изд-во Владим. гос. ун-та, 2006. – 64с.
6. Единая система стандартов автоматизированной системы управления. – М.: Издательство стандартов, 1986. – 120 с.
