2.12 Ссылки

2.12.1 Ссылка указывает на то, что излагаемые положения, факты, рассуждения не принадлежат автору ВКР, а заимствованы им. С другой стороны, применение ссылок придает материалу больший вес и убедительность. Использование заимствованного материала без ссылки на источник недопустимо.

2.12.2 Ссылки на использованные источники следует приводить в квадратных скобках.

Ссылки могут быть как внешними (относиться к использованным источникам), так и внутренними (ссылаться на части самой ВКР).

2.12.2 Внешняя ссылка представляет собой номер источника по списку использованных источников, заключаемый в квадратные скобки. Можно ссылаться сразу на несколько источников. При необходимости, ссылка может быть указана с точностью до страницы в источнике. Например, при ссылке на один источник используется запись вида [21] или [21, с. 10], на несколько – [21, 30, 33-35].

2.12.3 Цитата, включаемая в текст, выделяется кавычками и снабжается ссылкой на источник. Если цитата полностью воспроизводит одно или несколько предложений цитируемого текста, то она начинается с прописной буквы. Если же она органически входит в состав авторского предложения, то начинается со строчной буквы, даже если в источнике использовалась прописная. При цитировании допускается делать пропуски, обозначая их многоточием, если смысл цитаты не искажается.

2.12.4 При ссылках на стандарты и технические условия указывают только их обозначение, допускается не указывать год их утверждения, при условии полного описания стандарта в списке использованных источников по ГОСТ 7.1 [6].

При ссылках на составные части и элементы ВКР указывают их номера. Например: «как описано в разделе 1», «см. пункт 2.1.5», «как показано на рисунке 3.1», «(рисунок 3.1)», «в таблице 6.2», «подробнее – см. приложение Е».

3 Оформление отдельных частей вкр

3.1 Титульный лист

3.1.1 Титульный лист содержит данные об учебном заведении, названии темы, фамилии и инициалах студента, руководителя и консультантов по разделам. Он является стандартной формой, заполняется только в печатном виде.

Наименование факультета, кафедры, направления и специальности/профиля выполняют прописными (заглавными) буквами. Наименование темы выполняют также прописными буквами и располагают по центру.

3.1.2 При написании фамилии и инициалов лиц, подписавших работу, инициалы помещают перед фамилией через пробел. Должность, ученую степень и звание лиц, подписавших работу, не указывают.

3.1.3 Подписи на титульном листе должны быть выполнены только черными чернилами (пастой).

Примеры оформления титульных листов дипломной работы, дипломного проекта и ВКР бакалавра представлены в приложении В.

3.2 Задание на выполнение вкр (дипломное задание)

Задание на выполнение ВКР (для специалитета - дипломное задание) – стандартная форма, которая выдается на кафедре и заполняется руководителем и консультантами при участии студента.

Пример заполнения дипломного задания представлен в приложении Г.

3.3 Ведомость вкр

3.3.1 Ведомость - стандартная форма, которая содержит данные о частях ВКР (чертежах, схемах, пояснительной записке и т.п.).

Оформление ведомости дипломного проекта осуществляется в соответствии с приложением Д.

3.3.2 Основная надпись ведомости ВКР оформляется в упрощенной форме по ГОСТ 2.104 [7]. Графу «Обозначение» следует заполнять согласно структуре, представленной на рисунке 3.1.

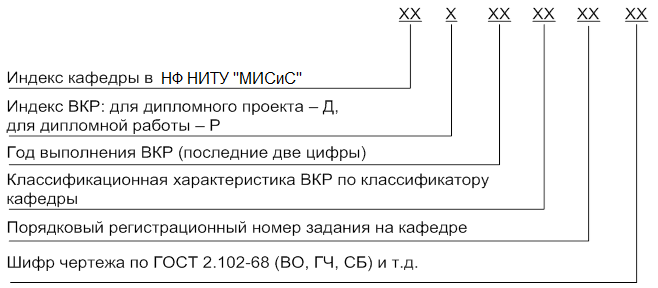

Рисунок 3.1 - Структура обозначения конструкторских документов

Индекс кафедры МТ - 03.

На кафедре МТ установлена следующая классификационная характеристика ВКР:

01 - технологии и оборудование цехов по окускованию сырья;

02 - технология и оборудование доменных цехов;

03 - технология и оборудование сталеплавильных и электросталеплавиль-

ных цехов;

04 - технология и оборудование цехов специальной электрометаллургии

стали;

05 - технология и оборудование ферросплавных цехов;

06 - технология и оборудование литейных цехов;

07 - технология и оборудование листопрокатных цехов;

08 - технология и оборудование сортопрокатных цехов.

Пример обозначения:

03.Д.12.03.12.СБ – сборочный чертеж, разработанный студентом кафедры 03, выполняющим дипломный проект в 2012 году по технологии и оборудованию сталеплавильных и электросталеплавильных цехов, регистрационный номер задания - 12.

Для обозначения чертежей узла, входящего в общий вид изделия, подузла, входящего в узел, и деталей вводятся дополнительные двухзначные цифры.

Например:

03.Д.12.05.16.ВО – номер общего вида изделия;

03.Д.12.05.16.01.СБ – номер узла;

03.Д.12.05.16.01.01.СБ – номер подузла;

03.Д.12.05.16.01.01.01 – номер детали.

Шифры конструкторских документов присваиваются в соответствии с таблицей 3.1.

Таблица 3.1 – Шифры конструкторских документов по ГОСТ 2.102 [8]

Наименование документа	Шифр	Наименование документа	Шифр
1 Сборочный чертеж 2 Чертеж общего вида 3 Габаритный чертеж 4 Электромонтажный чертеж 4 Монтажный чертеж 5 Таблица 6 Плакат 7 Схема Виды: кинематическая электрическая гидравлическая	СБ ВО ГЧ МЭ МЧ ТБ ПЛ К Э Г	оптическая пневматическая технологическая Типы: структурные функциональные принципиальные соединительные (монтажные) подключения общие расположения	О П Т 1 2 3 4 5 6 7

Шифр схемы состоит из буквенного (вид) и цифрового (тип) обозначения. Например, «Т6» – общая технологическая схема.
