2. Основные неисправности, их диагностика и устранение.

1. При включении монитора сетевой индикатор не светится, монитор не работает.

Вольтметром проверяют наличие напряжения +12 В на соединение блока питания монитора и основной платы. Если напряжения нет или оно значительно меньше нормы, проверяют исправность сетевого адаптера, наличие контакта в соединителе. Если на выходе блока питания нету +12 В, +5 В, +3,3 В, то проверяют предохранитель. Если эти напряжения выходят за рамки допустимых приделов, то проверяют стабилизаторы. Если они исправны и напряжение впорядке, переходят к проверке МП. Проверка МП проходит с помощью принципиальной схемы где указаны нормы и приделы по частоте и напряжениям с выводов МП. Также проверяются схемы питания самого МП и его схемы сопряжения с другим оборудованием.

2. Сетевой индикатор светится зеленым цветом, но изображение отсутствует.

Вначале визуально проверяют работоспособность ламп подсветки LCD-панели. Если они светятся, проверяют наличие тактовых импульсов на выводах видео усилителя и АЦП. Если их нет, заменяют эту микросхему. Если сигналы есть то проверяют синхроселектор и буфер, также по описанным в принципиальной схеме характеристикам. Если они не работоспособны, то следует их заменить. И так по иерархии структурной схемы проверяются все основные узлы в плоть до LCD – контроллера и схемы интерфейса ведущей к ЖК – матрице.

3. Отсутствует одна или несколько вертикальных линий (четных или нечетных) на изображении или изображение полностью отсутствует

Если форма сигналов на одном из контактов LCD – контроллера не соответствует форме сигнала указанной в приложении, то меняют LCD – контроллер. Если же всё в порядке то проверяют интерфейс ЖК – панели, а затем и саму панель, потому что мог перегореть дешифратор или проводник в ЖК – панели, по которому идут управляющие импульсы в пиксель.

4. Отсутствует изображение OSD

Если при нажатии одной из кнопок передней панели монитора ничего на экране не появляются то проверяют питание микросхемы OSD, потом саму микросхему, если причина не найдена то проверяют EEPROM, а за тем микропроцессор.

5. Нет реакции монитора на нажатие одной или всех кнопок его передней панели

Нажимают одну из кнопок передней панели монитора и проверяют изменение потенциала на соответствующем выводе платы интерфейса передней панели. Если потенциал не изменяется, омметром проверяют кнопку и наличие контактов в соединителе. Если сигналы на выводе есть, то проверяют микросхему OSD, а затем EEPROM. Если всё равно ничего не происходит, заменяют МП.

6. Не регулируется яркость изображения

Регулируют яркость и проверяют изменение напряжения на выводе управления инвертором питания лампы, оно должно изменятся в диапазоне: 0…5 В. Если напряжение изменяется, проверяют LCD-панель. В противном случае заменяют инвертор питания люминесцентных ламп подсветки ЖК – монитора.

3. Безопасность жизнедеятельности

3.1 Расчёт контура заземления

Рассчитать контур заземления по параметрам: l=1.6м, d=1``=0,0254м, t=0.5м, заземлители в ряд, грунт – чернозём.

1. Определение сопротивления одного заземлителя.

где - удельное сопротивление грунта, определяется по таблице 1

l, d, t – геометрические размеры заземлителей

Ответ:

2. Определение количества заземлителей.

где - коэффициент сезонности ( =1.2), - коэффициент экранирования ( =0,8), =4 Ом.

Ответ: n=7

3. Определение сопротивление полосного заземлителя.

где - длина полосы, A – длина контура заземления, b – ширина полосы. Выбирается в пределах 40, 50, 70, 80, 90, 100 мм.

Ответ:

4. Определение сопротивление контура заземления.

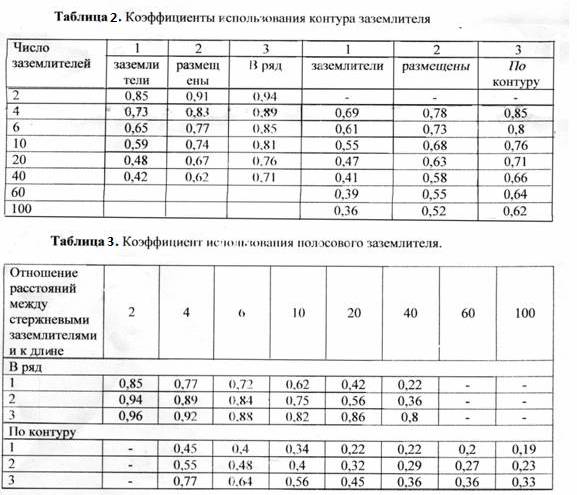

где _с- коэффициент использования заземлителя. Определяется по таблице 2.

- коэффициент использования полосного заземлителя. Определяется по таблице 3.

Ответ:
