Назначение нагрузок на раму
На раму одноэтажного промышленного здания действует большое количество нагрузок. Все эти нагрузки сгруппированы в 7 видов загружений, каждое из которых действует либо самостоятельно, либо совместно с другим. В данном расчете ведется процесс загружения колонны по оси А. Все нагрузки с панелей покрытия, балок, ферм уже заранее приведены к нагрузке на колонну. 7 видов загружений, действующих на колонну:
1 – постоянная нагрузка (собственный вес конструкций);
2 – снеговая нагрузка;
3 – максимальная крановая нагрузка слева;
4 – максимальная крановая нагрузка справа;
5 – горизонтальная крановая нагрузка слева;
6 – горизонтальная крановая нагрузка справа;
7 – ветровое давление слева;
8 – ветровое давление справа.
Все операции по вводу загружений, их корректировке и сохранению производятся во вкладке «Загружения».
Создание загружения постоянной нагрузкой
В это загружение входят загружения по осям «А», «Б» и «В», а так же собственный вес частей самих колонн и нагрузка от подкрановых балок.
Для загружения
сосредоточенными силами, действующими
в узле, воспользуемся кнопкой «Узловые
нагрузки»
во вкладке «Загружения».
В появившемся окне вводим значения нагрузок в заданном направлении в соответствии с осями, также необходимо правильно вводить знак нагрузки. Нагрузка положительная, если она действует навстречу направления стрелки оси.

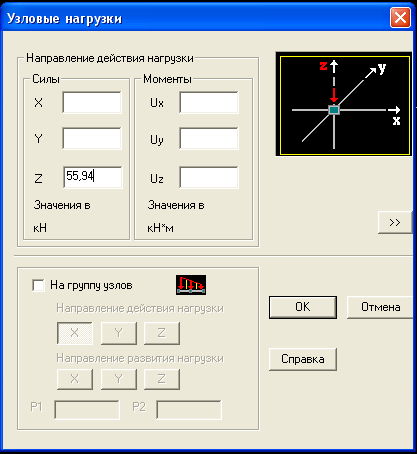

Загружение колонны по оси «А» постоянной силой 55,94 кН действующей по вертикали сверху вниз:
Нагрузка на колонну
от собственного веса задается кнопкой
«Собственный вес»
на вкладке «Загружения», при этом
коэффициент использования собственного
веса принимаем 1,0. Загружение от
подкрановой балки задается аналогично
сосредоточенной силе, действующей на
колонну с помощью кнопки «Узловые

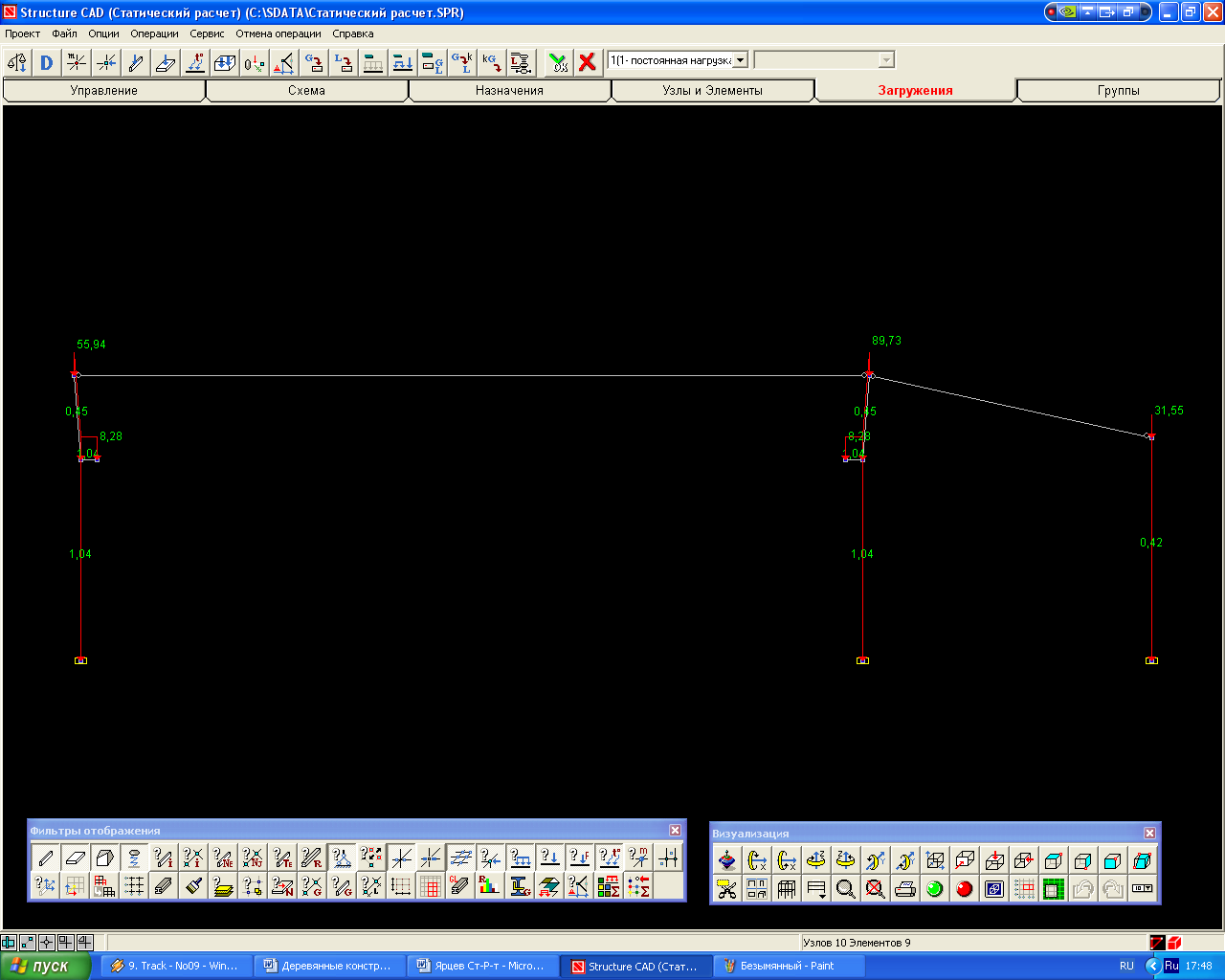

нагрузки». Для отображения сосредоточенных
сил и распределенных нагрузок на экране
нажмем кнопки отображения нагрузок
на панели «Фильтры отображения», они
отображают схематично саму нагрузку,
а также ее численное значение.

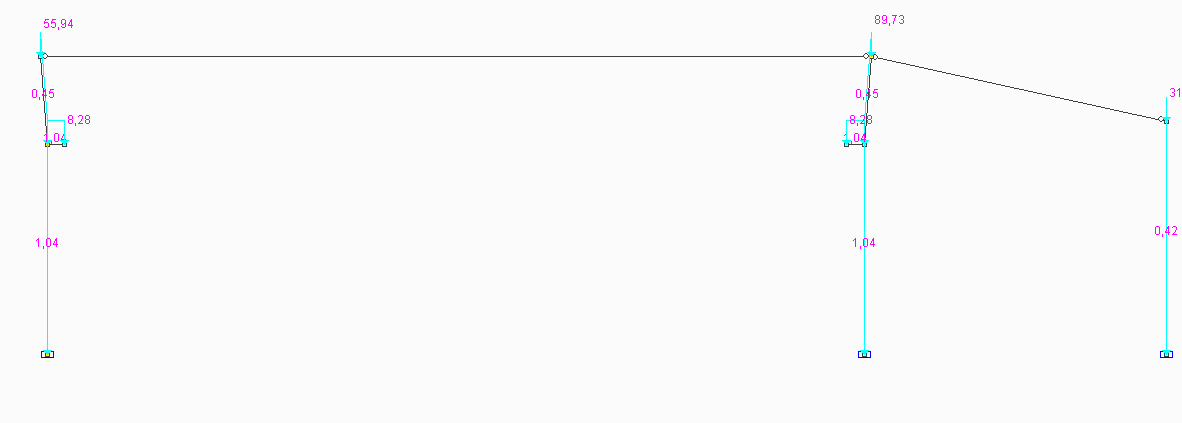

Все загружения на раму постоянной нагрузкой с учетом собственного веса колонны:
Загружение № 1
готово, теперь его необходимо сохранить.
Для этого нажимаем кнопку «Сохранить
загружение»
на вкладке «Загружения».
Вводим название загружения, нажимаем ОК и затем в следующих окнах нажимаем «Сохранить текущее загружение под №1» и «Перейти к формированию следующего загружения».
Создание загружения снеговой нагрузкой

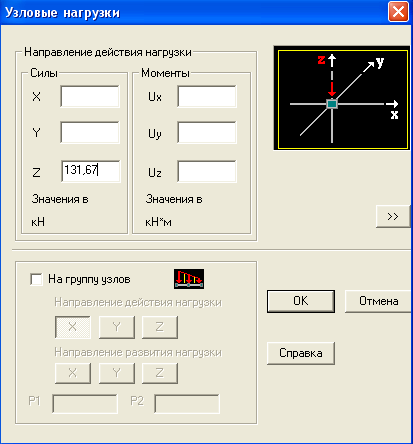

Загружение вводится аналогичным образом: нажимаем кнопку «Узловые нагрузки» во вкладке «Загружения», вводим численное значение, нажимаем ОК, отмечаем необходимый узел и затем нажимаем . Нагрузка на колонну по оси «А»:

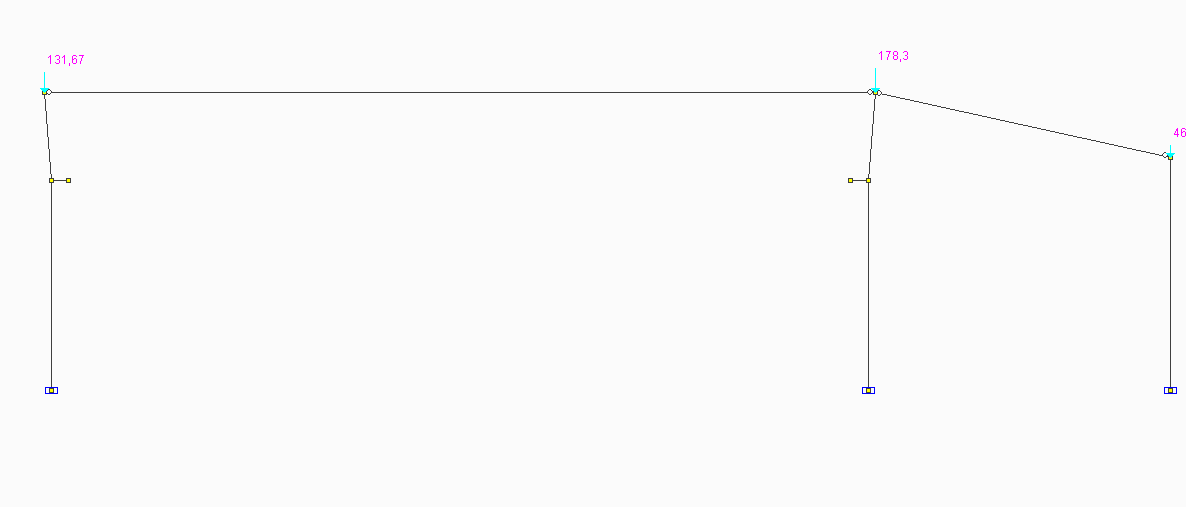

Так вводим нагрузки на все 3 колонны:
После этого сохраняем загружение под названием «2 - снеговая нагрузка»
Нажимаем «Перейти к формированию следующего загружения»
Загружение максимальной крановой нагрузкой справа и слева
Загружение производится аналогично предыдущим через узловые нагрузки. При этом крановые нагрузки прикладываются к консоли, на которую опирается подкрановая балка.

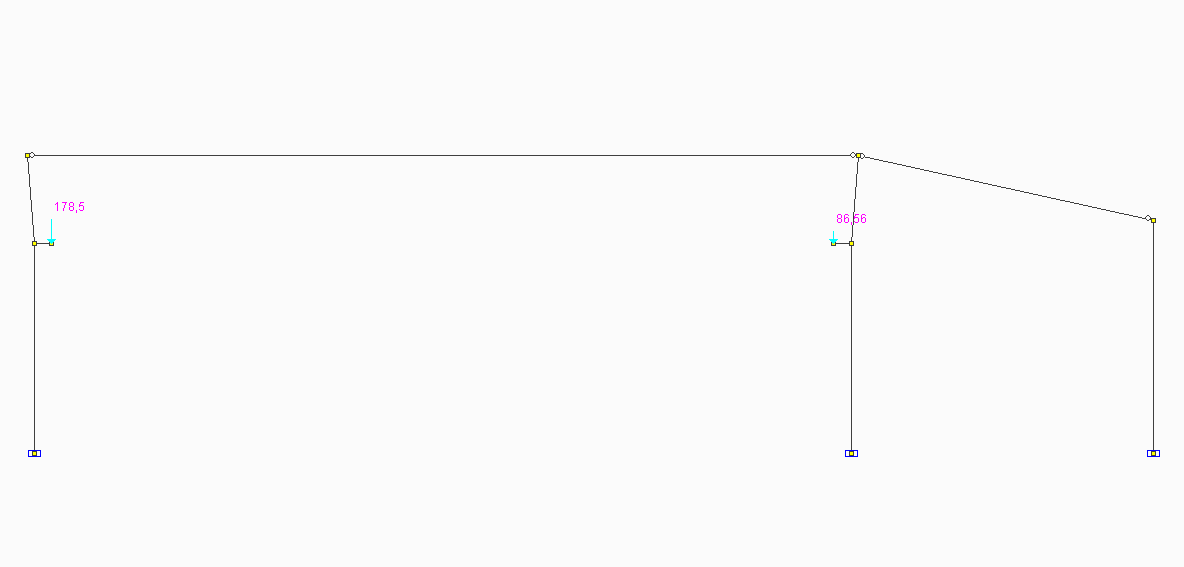

Загружение «3 - Dмах слева»
Загружение «4 - Dмах справа»
