Ввод жестких вставок
Для назначения
жестких вставок в месте перелома осей
стоек по осам «А» и «Б», воспользуемся
кнопкой «назначение жестких вставок»
во вкладке «Назначения». При этом перед
нажатием этой кнопки на панели фильтров
нажмем кнопку «Жесткие вставки»
для отображения жестких вставок на
схеме и определения правильности их
установки.

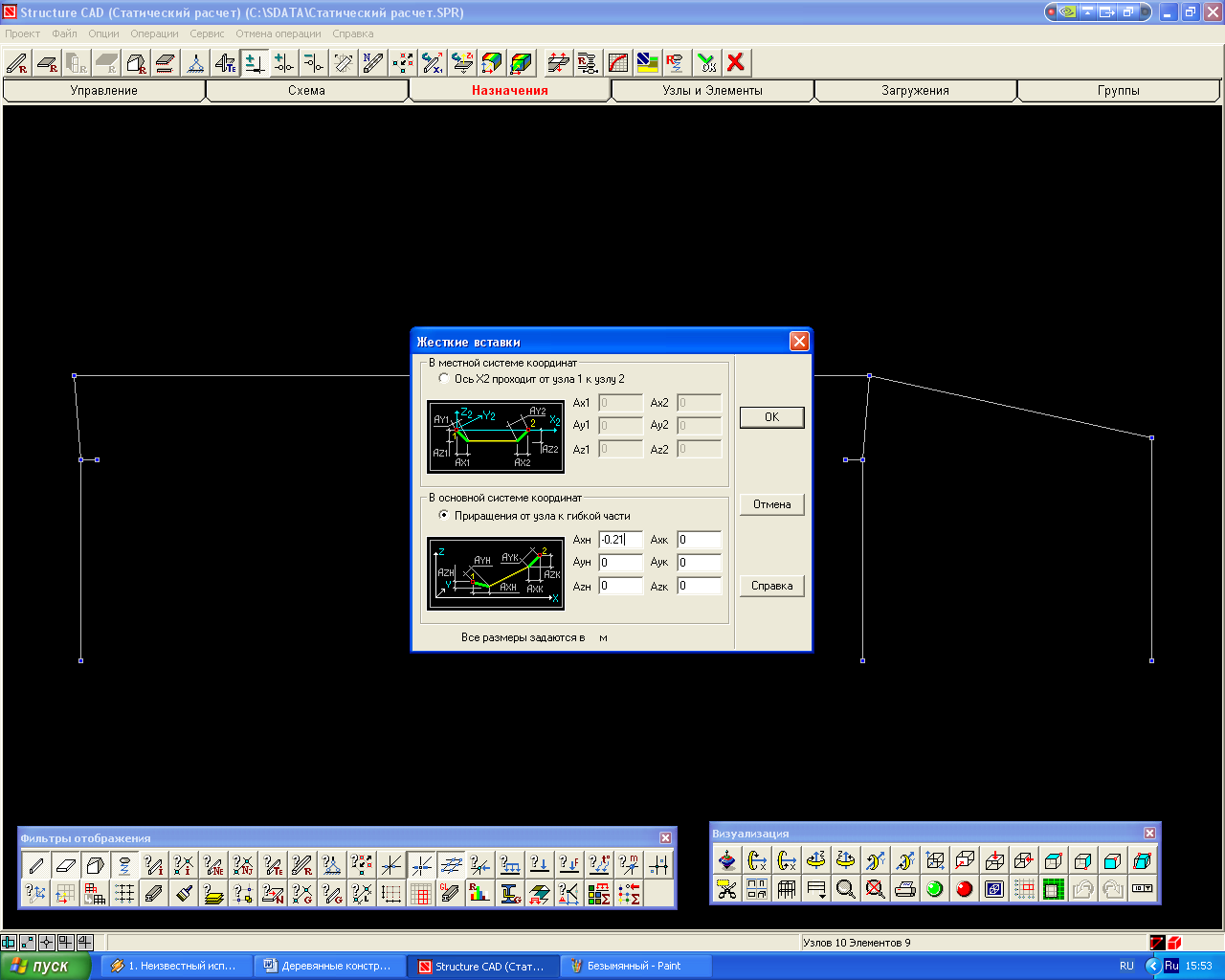

В появившемся окне после нажатия кнопки вводим исходные данные в графах «Приращения от узла к гибкой части». Нажимаем ОК.
Затем выбираем нужный элемент на схеме (будет выделен красным)

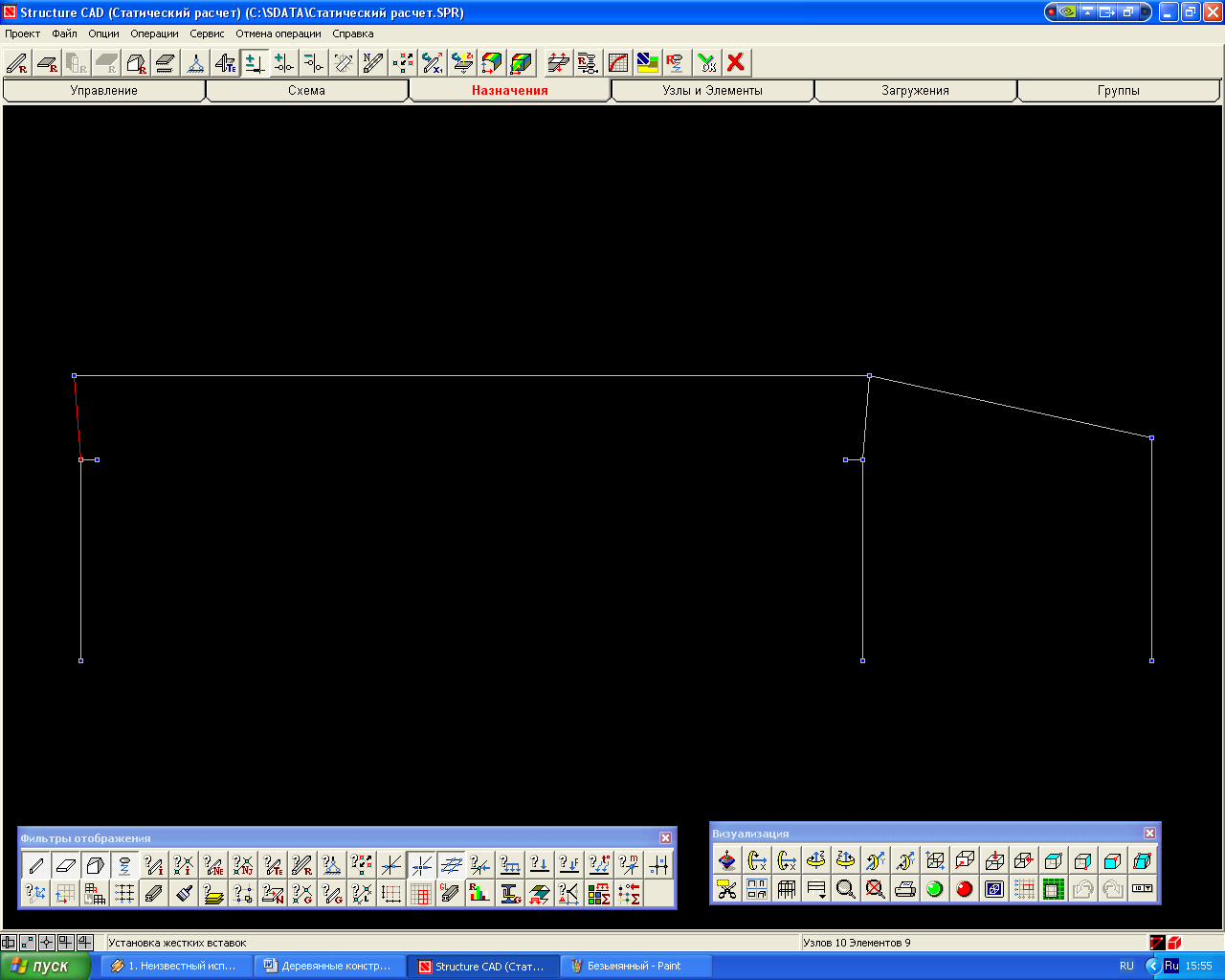

И нажимаем . На экране отобразится первая жесткая вставка на колонне по оси А.
Если вставка отобразилась неверно, то необходимо зайти во вкладку «Назначения», затем - «Назначение жестких вставок» , и в диалоговом окне ввести правильно приращение к гибкой части от узла. Ошибка могла быть при перемене местами начала и конца стержня: приращение вводится в графе Ахн или Ахк (начало и конец отрезка), а также в знаке самого приращения + или - .

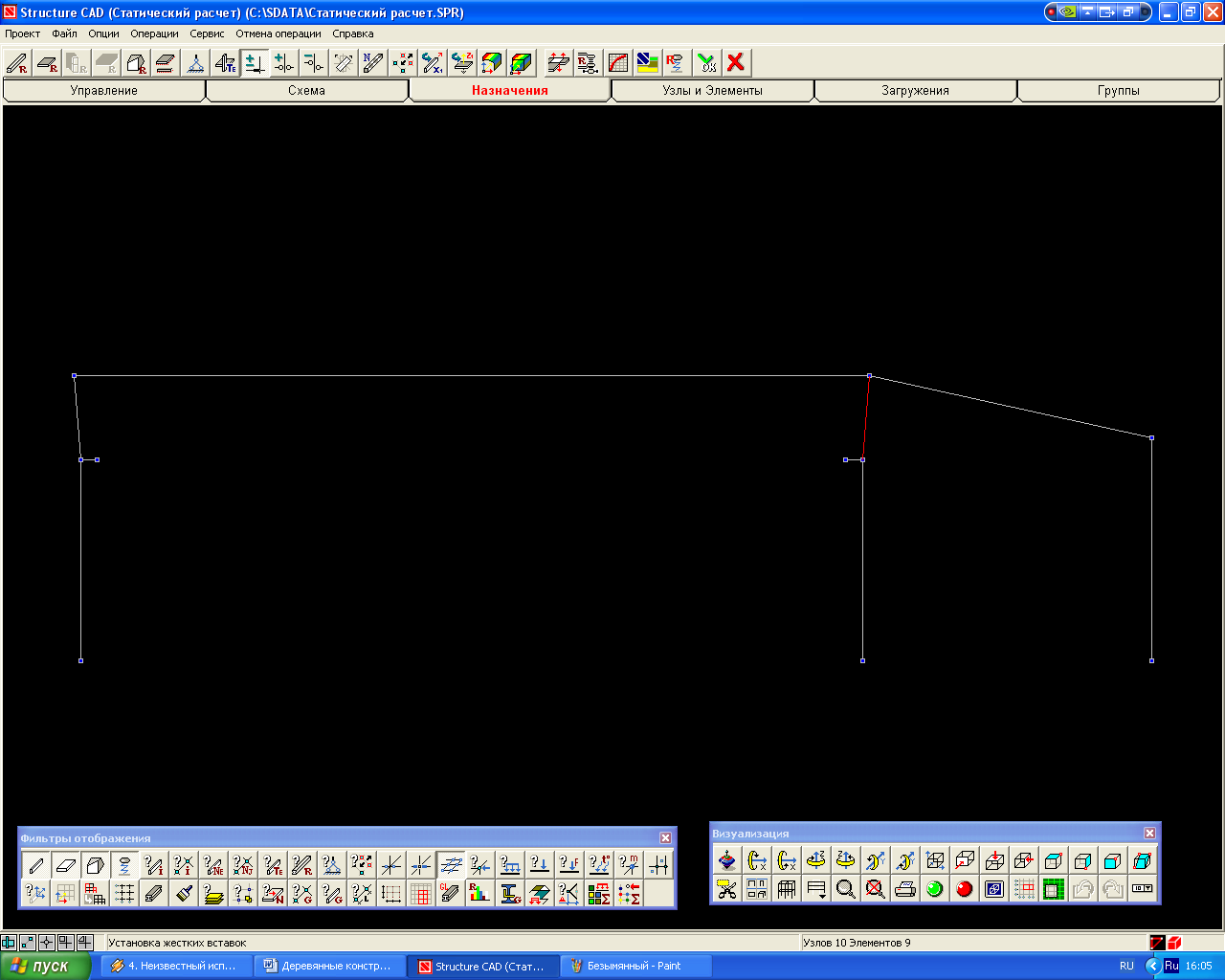

Ввод второй вставки производится аналогичным образом.

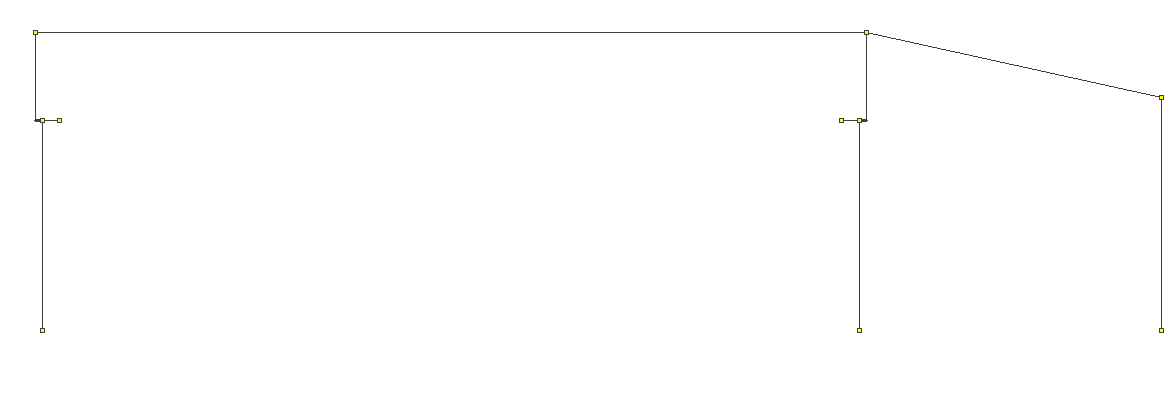

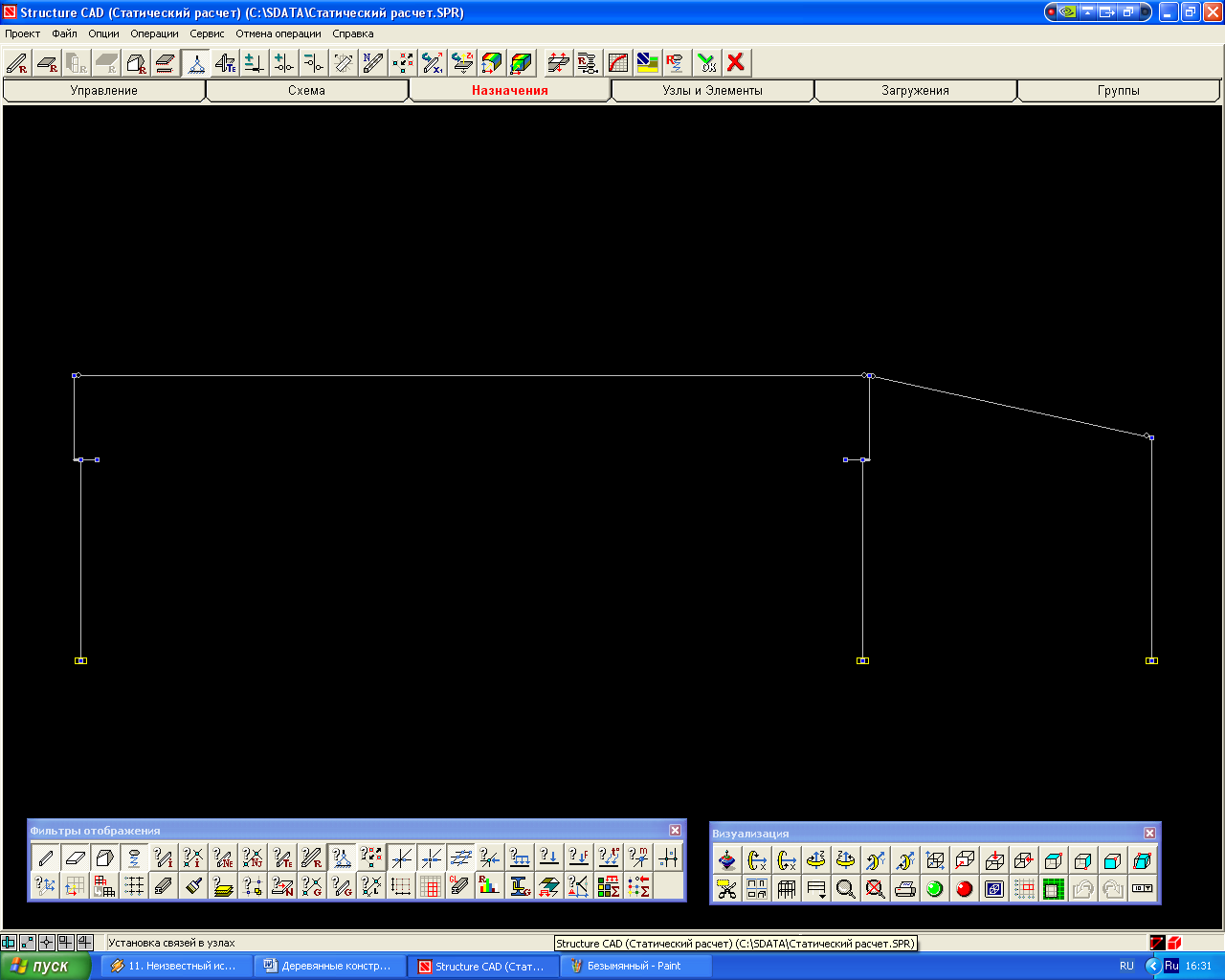

Результирующая рама с отображенными жесткими вставками будет выглядеть так:
Ввод шарниров
Шарниры вводятся
в местах опирания балки и фермы на
колонны. Для этого вводятся в программе
шарниры по концам стержней, заменивших
эти элементы (балку и ферму). Для этого
воспользуемся вкладкой «Назначения»
и кнопкой «Установка шарниров»
.
В появившемся окне вводим следующие
данные
Затем нажимаем
ОК, отмечаем нужные стержни и нажимаем
.
Шарниры установлены. Для их отображения
необходимо нажать кнопку «Шарниры»
на панели фильтров отображения. Рама с
шарнирами будет иметь вид:
Удаление ненужных
шарниров производится с помощью кнопки
«Удаление шарниров»
во вкладке «Назначения».
Ввод опорных закреплений рамы.
По условию задания
закрепления колонн – жесткое, поэтому
это закрепление соответствует закреплению
жесткой заделкой с 3 опорными реакциями:
реакциям по осям X
и Z,
а также моменту UY.
Для ввода опорных связей воспользуемся
кнопкой «Установка связей в узлах»

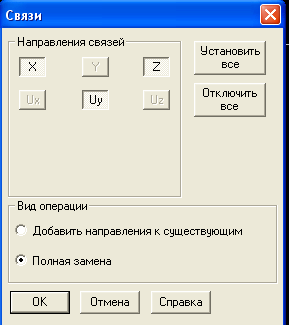

во вкладке «Назначения». В появившемся
окне устанавливаем нужные связи, нажимаем
ОК, затем отмечаем нужные узлы со связями
и нажимаем
.
Для отображения
связей на экране необходимо нажать
кнопку «Связи»
на панели фильтров отображения. Полученная
рама с опорными закреплениями будет
выглядеть следующим образом:
Назначение жесткости стержням.
Геометрия рамы
уже задана, теперь необходимо задать
жесткости всем стержням рамы, т.е. задать
их материал, свойства, размеры сечения.
Для этого во вкладке «Назначения»
нажимаем кнопку «назначение жесткости
стержням»
.

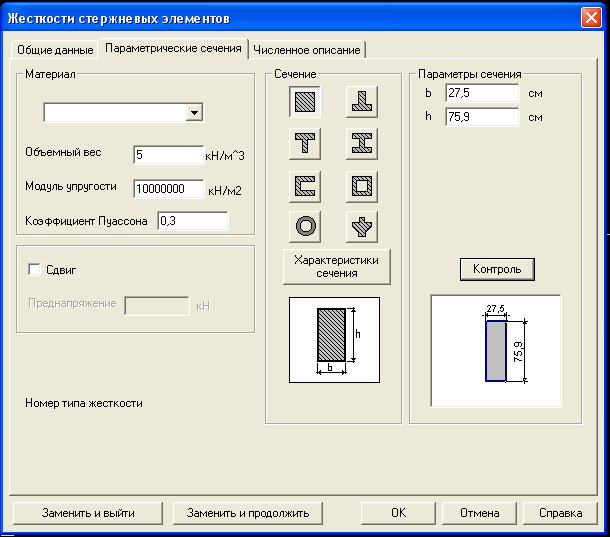

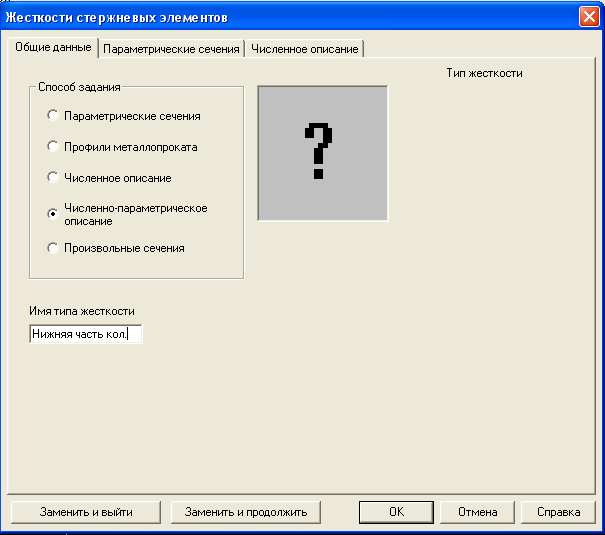

В появившемся диалоговом окне вводим
параметры первой жесткости : нижняя
часть колонны, материал – дерево, модуль
упругости Е=10000 МПа, коэффициент Пуассона
=0,3, объемный вес =0,5 т/куб.м, размеры
сечения =27,5x75,9
см.
Нажимаем ОК, затем отмечаем нужные стержни и нажимаем на панели.
(!)Необходимо заметить, что для того, чтобы отметить стержни с жесткими вставками (верхняя часть колонны), лучше отключить кнопку отображения жестких вставок на панели «Фильтры отображения».

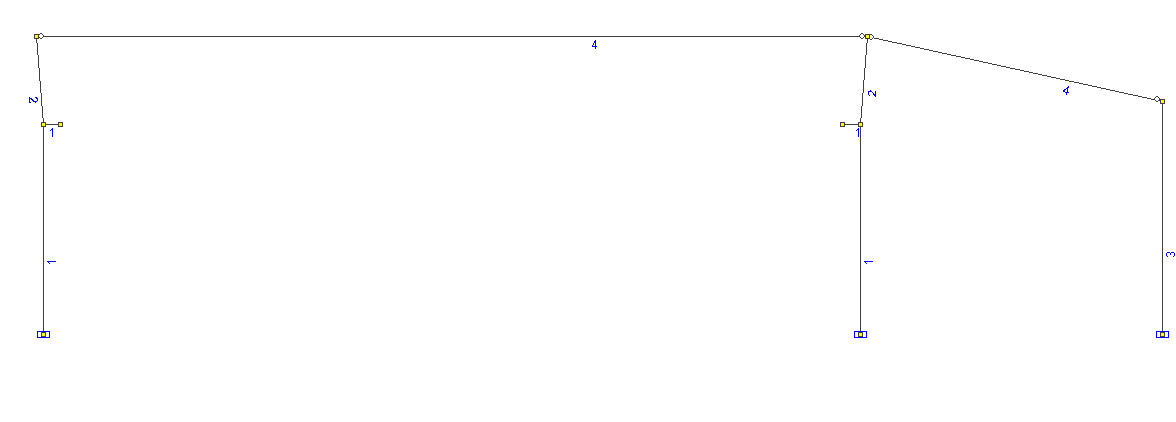

Для отображения
номеров и типов жесткости элементов на
экране воспользуемся кнопкой «Номера
типов жесткости»
на панели «Фильтры отображения».
Для ввода жесткости №2 ( верхняя часть колонны) необходимо снова зайти во вкладку жесткости , нажать кнопку «Заменить и продолжить» и затем ввести необходимые данные.

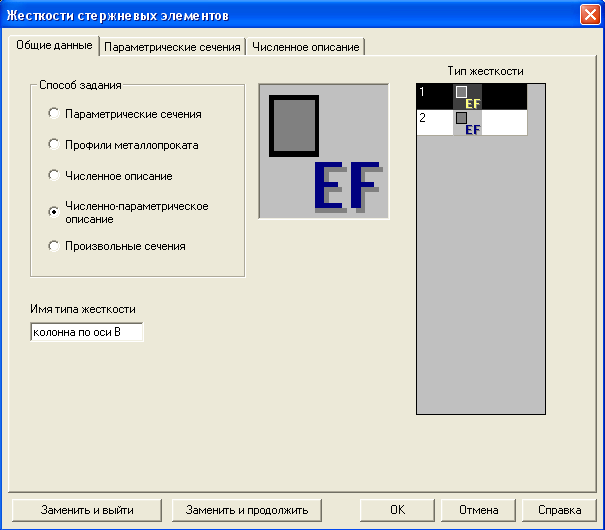

Аналогичным образом вводим жесткость №3 – колонна по оси «В».

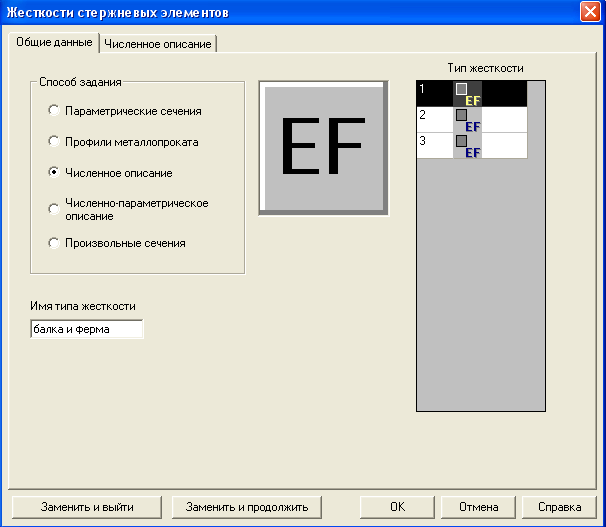

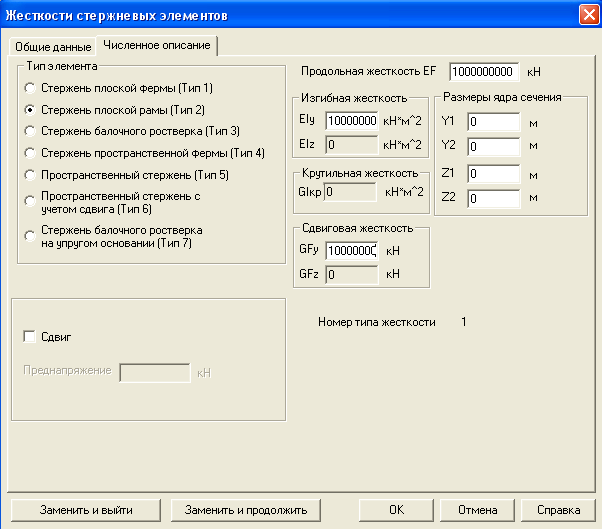

Для описания жесткости №4 – Балки и фермы воспользуемся той же последовательностью действий, только, в этот раз используется вкладка «Численное описание». Здесь задаются параметры жесткости балки и фермы, как элементов с бесконечно большой жесткостью (см. исходные данные).
Результатом всех этих действий является назначение жесткостей всем элементам рамы, кроме жестких вставок.
