Нижний растянутой пояс
Исходные данные. Напрягаемая арматура К1500 (К-7), Rs,ser (Rs,n )= 1500МПа, (1500·103кН/м2), Rs=1250МПа, (1250·103кН/м2), Еs= 18∙104 МПа, (18∙107 кН/м2). Ненапрягаемая арматура класса А400, Rs= R's = 355MПа, (355·103кН/м2), Еs= 200000МПа, (20·107кН/м2) и класса В500, Rs= R's = 415MПа, (415·103кН/м2), Еs= 200000МПа, (20·107кН/м2. Бетон В40, Rb,ser, (Rb,n )=29 МПа, (29·103кН/м2), Rb= 22МПа, (22·103кН/м2), Rbt=1,4МПа, (1,4·103кН/м2), Rbt,ser, (Rbt,n ) =2,1 МПа, (2,1·103кН/м2), Eb= 36000МПа, (36,0·106кН/м2). Наибольшее расчетное усилие в поясе N= 1876,9кН, Ширина нижнего пояса b=280 мм, высота h=240мм.
Принимаем γs3 = 1,1. При ξ/ ξ R < 0,6 коэффициент γs3 = 1,1.
Требуемая площадь растянутой напрягаемой арматуры
По сортаменту, выпускаемой стали (для арматуры К1500 диаметры 6,9 и 12мм) подбираем диаметр и необходимое количество стержней. Принимаем 16Ø12К1500, Аsр = 14,49см2. Располагаем арматуру равномерно по сечению. Коэффициент армирования нижнего пояса μ%= 100·14,49/(24·28)=2,16%.
Расчет прочности растянутого раскоса
Исходные данные. N=1095,5кН, h = 0,20м, b=0,28м, γs3 = 1,1.
Требуемая площадь растянутой напрягаемой арматуры
По сортаменту, выпускаемой стали (для арматуры К1500 диаметры 6,9 и 12мм) подбираем диаметр и необходимое количество стержней. Принимаем 8Ø12К1500, Аsр = 7,25см2. Располагаем арматуру равномерно по сечению. Коэффициент армирования раскоса μ%= 100·7,25/(20·28)=1,29%.
Таблица 122

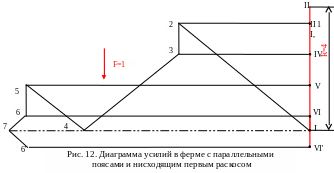

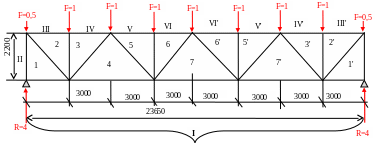

Усилия в элементах фермы при загружении узлов единичной нагрузкой F=1,0кН
Элемент |
Обозначение стержня |
Усилия в элементах |
В1 |
III-2 |
4,65 |
В2 |
IV-3 |
4,65 |
В3 |
V-5 |
10,05 |
В4 |
VI-6 |
10,05 |
Н1 |
I-1 |
0,0 |
Н2 |
I-4 |
8,0 |
Н3 |
I-7 |
10,65 |
Р1 |
1-2 |
5,79 |
Р2 |
3-4 |
4,18 |
Р3 |
4-5 |
2,51 |
Р4 |
6-7 |
0,71 |
С1 |
II-1 |
0,5 |
С2 |
2-3 |
1,0 |
С3 |
5-6 |
1,0 |
