3. Расчётная часть

3.1. Задание.

Согласно выбранному варианту по последней цифре своего регистрационного номера выполнить расчет силовой проводки 0,4 кВ и осветительной сети цеха промышленного предприятия. Выбрать сечение, марки проводов и кабелей; обосновать способ прокладки. Рассчитать требуемое количество осветительных приборов, мощность ламп, сечение проводов питающих проводов по указанным в таблице данным. Начертить схему прокладки проводов и кабелей от РП до потребителей 0,4 кВ расположенных в цехе промышленного предприятия. Объем выполненной работы должен составлять не менее 5 листов формата А4 машинописного текста с одиночным интервалом включая рисунки, схемы. Расчетные данные поместить в таблицу.

Вариант 6.

Данные: сборочный цех промышленного предприятия; размеры 13000×35000×8000 мм; электрооборудование общепромышленного назначения; напряжение питания РП 9, 6, 4, 11 U=0,4 кВ; мощности электродвигателей питающихся от РП 9, 6, 4, 11 выбираются самостоятельно; количество и тип светильников выбирается самостоятельно. Рисунок 2.

Таблица

Наименования потребителей	S, кВA	cos	Ip, A	Iд.доп, A	марка кабеля	Iд.доп  Ip	Jэк, А/мм2	Расчетное сечение, мм2	Стандартное сечение, мм2
1	2	3	4	5	6	8	9	10	11
РП – 9	150	0,88	216,5	255	АПвВГ		1,6	135,3	150
РП - 6	145	0,81	209,3	210	АПвВГ		1,6	130,8	150
РП - 4	175	0,89	252,6	255	АПвВГ		1,6	157,9	185
РП - 11	250	0,79	360,8	385	АПвВГ		1,6	225,5	240

В ходе расчётов будут использованы следующие таблицы.

3.2. Расчёт кабельной сети цеха

Расчётный ток в кабеле будем считать по следующей формуле:

По заданию имеем:

Найдём все расчётные токи:

Из таблицы 1.3.7. (ПУЭ) найдём допустимые длительные токи:

Экономически целесообразное сечение определяется из выражения:

Согласно таблице 1.3.36 (ПУЭ) выберем .

Найдём эти сечения для всей кабелей:

Соответственно стандартные сечения кабелей будут равны:

В качестве кабеля выберем алюминиевый кабель марки АПвВГ с изоляцией из силанольносшитого полиэтилена в ПВХ оболочке. Кабели этой марки применяются для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение до 1кВ частоты 50 Гц. Кабели этого типа предназначены для прокладки одиночных кабельных линий в кабельных сооружениях, помещениях при отсутствии опасности механических повреждений. Допускается групповая прокладка таких кабелей в кабельных сооружениях. Будем использовать прокладку кабелей в лотках на высоте 3 м с целью уменьшения вероятности механических повреждения.

Рассмотрим все потребители, подключенные к каждому из распределительных пунктов.

РП-9 (150 кВА):

1 - пресс эсцентриковый P=160т (1 шт) - 50 кВА;

18 - пресс однокривошипный P=16т (2 шт) - 50 кВА;

28 - пресс однокривошипный P=40т (1 шт) - 50 кВА;

.

РП-6 (145 кВА):

3 - пресс однокривошипный P=100т (1 шт) - 36.25 кВА;

18 - пресс однокривошипный P=16т (1 шт) - 36.25 кВА;

23 - пресс однокривошипный P=63т (2 шт) - 36.25 кВА;

25 - пресс однокривошипный P=50т (1 шт) - 36.25 кВА;

.

РП-4 (175 кВА):

3 - пресс однокривошипный P=100т (3 шт) - 19.44 кВА;

18 - пресс однокривошипный P=16т (1 шт) - 19.44 кВА;

23 - пресс однокривошипный P=63т (3 шт) - 19.44 кВА;

24 - пресс листо гибочный P=160т (1 шт) - 19.44 кВА;

25 - пресс однокривошипный P=50т (2 шт) - 19.44 кВА;

26 - вертикально сверлильный станок (1 шт) - 19.44 кВА;

27 - пресс гидравлический P=200т (1 шт) - 19.44 кВА;

28 - пресс однокривошипный P=40т (1 шт) - 19.44 кВА;

29 - механизированный склад технологической окраски - 19.44 кВА; .

РП-11 (250 кВА):

13 - машина точечной сварки (3 шт) - 25 кВА;

14 - шина-правильные вальцы (2 шт) - 25 кВА;

15 - автомат для рубки проволоки (1 шт) - 25 кВА;

16 - разматыватель (2 шт) - 25 кВА;

17 - автомат пружинонавивочный (1 шт) - 25 кВА;

18 - пресс однокривошипный P=16т (1 шт) - 25 кВА;

19 - универсальный трубогибочный станок (1 шт) - 25 кВА;

20 - установка для гибки (3 шт) - 25 кВА;

21 - станция насосная (1 шт) - 25 кВА;

22 - пресс листогибочный P=100т (1 шт) - 25 кВА;

.

Найдём токи и сечения кабелей для отдельных потребителей, подключенных к каждому из распределительных пунктов. В скобках указаны значения длительных допустимых токов и стандартных сечений.

(90 А)

(70 А)

(29 А)

(38 А)

(50 )

(35 )

(25 )

(25 )

Произведём проверку по потерям напряжения, которые находятся по формуле:

- длина кабельной линии, км;

- активное удельное сопротивление кабеля, Ом/км;

- реактивное удельное сопротивление кабеля, Ом/км.

Удельное индуктивное сопротивление в случае кабеля, расстояние между жилами которого мало, составляет:

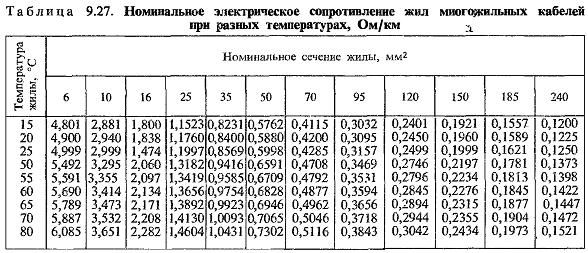

Значения удельного активного сопротивления возьмём из таблицы 9.27 справочника: И.А. Баумштейн «Справочник по электрическим машинам высокого напряжения»:

Для распределительного пункта РП-9 самым удалённым потребителем является: 18 - пресс однокривошипный P=16т - 50 кВА.

Для распределительного пункта РП-6 самым удалённым потребителем является: 25 - пресс однокривошипный P=50т - 36.25 кВА.

Для распределительного пункта РП-4 самым удалённым потребителем является: 23 - пресс однокривошипный P=63т - 19.44 кВА.

Для распределительного пункта РП-11 самым удалённым потребителем является: 13 - машина точечной сварки - 25 кВА.

Падения напряжений до самых удалённых и мощных потребителей для всех распределительных пунктов получились не превышающими допустимого значения в 5%.
