3) Расчет возможности образования конденсата в толще ограждающей конструкции Определяем распределение температуры в характерных сечениях стены

Температура в любом сечении ограждающей конструкции определяется по выражению:

, где

t_в – температура воздуха рядовой комнаты;

t_н – температура наружного воздуха наиболее холодного месяца;

R_о^ф – уточненное сопротивление теплопередаче стены;

, м² * ⁰С/Вт

Определяем парциальное давление водяного пара соответствующего состоянию насыщенного воздуха

Соответствующее полученной температуре в характерном сечении ограждения парциальное давление водяных паров соответствующее состоянию насыщения воздуха определяем по таблице значений:

Е_в = 2338 Па; Е_I=2074 Па; Е_II=1917 Па; Е_III=601 Па; Е_IV=132 Па; Е_V=108 Па;

Е_н = 101 Па.

Определяем парциальное давление водяных паров в наружном и внутреннем воздухе по формуле:

, Па

где φ- относительная влажность воздуха, %

Тогда

Определяем сопротивление паропроницанию наружной стены

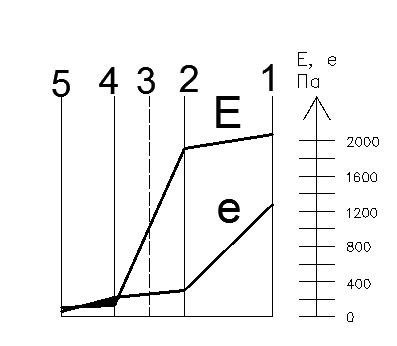

Определяем распределение парциального давления водяных паров в характерных сечениях стены

Парциальное давление в любом сечении стены определяется по выражению: , Па

где ,

Существует вероятность выпадения конденсата в толще стены.

С целью уберечь здание от образования конденсата, при утеплении стен изнутри необходимо с внутренней стороны теплоизоляционных материалов прокладывать слой пароизоляции - пароизоляционную мембрану Тайвек.

4) Инсоляция

По чертежу генплана и графику инсоляции определяем, что продолжительность инсоляции выбранного помещения составляет 5 часов, что превышает нормируемую продолжительность непрерывной инсоляции для помещений жилых и общественных зданий. Следовательно, условия по инсоляции выполнено.

5) Звукоизоляция

Требуется определить индекс изоляции воздушного шума межквартирной перегородки из железобетона =2500 толщиной 200 мм.

Индекс изоляции воздушного шума Rw,дБ ограждающей конструкции с известной частотной характеристикой изоляции воздушного шума определяется путем сопоставления этой частотной характеристики с оценочной кривой.

Для определения индекса изоляции воздушного шума Rw необходимо определить сумму неблагоприятных отклонений данной частотной характеристики от оценочной кривой. Неблагоприятными считаются отклонения вниз от оценочной кривой.

Если сумма неблагоприятных отклонений превышает 32 дБ, оценочная кривая смещается вниз на целое число децибел так, чтобы сумма неблагоприятных отклонений не превышала указанную величину.

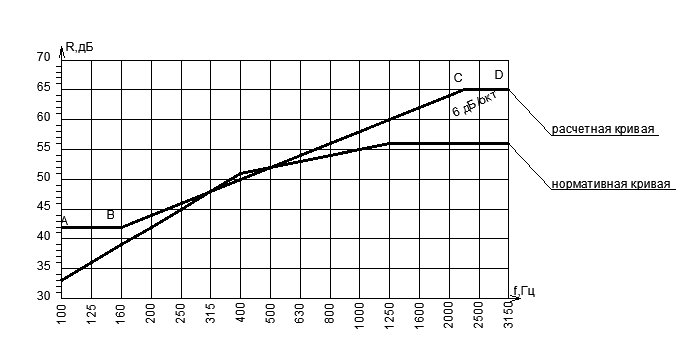

На графике «Нормативная частотная характеристика изоляции воздушного шума ограждающей конструкцией» строим ломанную АBCD.

Определяем частоту, соответствующую т.В: (табл. 8,9 СП 23-103-2003)

Определяем поверхностную плотность стены:

Определяем эквивалентную поверхностную плотность(табл.10 СП 23-103-2003)

m - поверхностная плотность, кг/м2

К - коэффициент, учитывающий относительное увеличение изгибной жесткости ограждения из бетонов на легких заполнителях, поризованных бетонов и т.п. по отношению к конструкциям из тяжелого бетона с той же поверхностной плотностью.

(Для сплошных ограждающих конструкций плотностью = 1800 кг/м3 и более К = 1)

Определяем ординату т.В:

(Значение следует округлять до 0,5 дБ)

Из т.В влево проводим горизонтальный отрезок ВА, вправо от т.В – отрезок ВС с наклоном 6 дБ на октаву до точки С с ординатой 65 дБ. Из точки C вправо проводится горизонтальный отрезок CD.

f,Гц	100	125	160	200	250	315	400	500	630	800	1000	1250	1600	2000	2500	3150
Rн	33	36	39	42	45	48	51	52	53	54	55	56	56	56	56	56
Rр	42	42	42	44	46	48	50	52	54	56	58	60	62	64	65	65
Δ							1

Необходимо, чтобы сумма неблагоприятных отклонений от смещенной оценочной кривой максимально приближалась к 32 дБ, но не превышала эту величину.

Сумма неблагоприятных отклонений составляет 1дБ, смещать оценочную кривую не приходится.

За величину индекса изоляции воздушного шума Rw принимается ордината нормативной кривой в третьеоктавной полосе со среднегеометрической частотой 500 Гц.

В данном случае Rw=52 дБ.

Нормативное значение индекса изоляции воздушного шума внутренними ограждающими конструкциями Rw соответствует комфортным условиям категории Б для межквартирных перегородок (табл.1 СП 23-103-2003).
