3.2 Выбор аналогового компаратора

В качестве компаратора, служащего для преобразования аналогового входного сигнала в серию цифровых импульсов, удобно использовать микросхему 521СА3 (рис. 3.4). Она представляет собой аналоговый компаратор, который обычно используется в детекторах пересечения нуля, детекторах перенапряжений, широтно-импульсных модуляторах, прецизионных выпрямителях, аналого-цифровых преобразователях.

Рисунок 3.4 – Аналоговый компаратор 521СА3

Таблица 3.2 – Назначение выводов 521СА3

Номер вывода	Назначение
1	общий
2	неинвертирующий вход
3	инвертирующий вход
4	отрицательное напряжение питания
5	балансировочный вход
6	балансировочный вход
7	выход
8	положительное напряжение питания

В данной схеме компаратор включается по следующей схеме

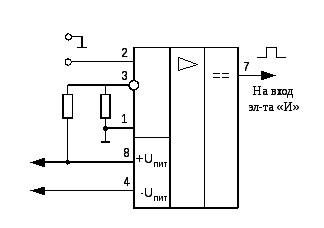

Рисунок 3.5 – Схема включения компаратора

Резисторы R1 и R2 служат для задания среднего уровня входного сигнала – 2,5В. Т.е. при уровне входного сигнала от 1 до 2,5В на выходе компаратора будет логический ноль, а при уровне входного сигнала от 2,5 до 5В – логическая единица.
