ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
ПУТЕЙ СООБЩЕНИЯ
Кафедра «Прочность материалов и конструкций»
ЖУРНАЛ ЛАБОРАТОРНЫХ
УЧЕБНО–ИССЛЕДОВАТЕЛЬСКИХ РАБОТ
ПО СОПРОТИВЛЕНИЮ МАТЕРИАЛОВ
САНКТ-ПЕТЕРБУРГ
2005
ЛАБОРАТОРНАЯ РАБОТА № 1
ИССЛЕДОВАНИЕ ПРОЧНОСТНЫХ И ПЛАСТИЧЕСКИХ СВОЙСТВ ОТОЖЖЕННОЙ СТАЛИ
Цель опыта – получение диаграммы растяжения стального образца и определение механических характеристик прочности и пластичности.
Постановка испытания. Испытание производится на разрывной машине Р-5.
Масштабы автоматически записываемой диаграммы растяжения: для сил - кН; для удлинения в 1 см - см.
Данные опыта
Геометрические характеристики образца
Вид образца |
До
опыта
|
После опыта |
Размеры |
Диаметр
Длина
Площадь
поперечного сечения
Объем
рабочей части образца
|
Диаметр
шейки
Длина
Площадь поперечного сечения
|

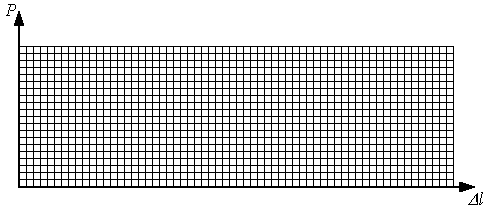

Диаграмма растяжения
(уменьшенная копия диаграммы, полученной при испытании)
Нагрузки, соответствующие:
пределу
пропорциональности
кН
пределу
текучести
кН
временному
сопротивлению
кН
моменту
разрыва
кН
Абсолютное удлинение образца после разрыва:
полное
общее удлинение, определяемое по
диаграмме
мм;
полное остаточное удлинение, определяемое по диаграмме
мм;
полное
остаточное удлинение, найденное по
замерам образца до и после разрыва
мм;
Результаты опыта Механические характеристики
Характеристики прочности:
предел
пропорциональности
предел
текучести
временное
сопротивление
Характеристики пластичности:
относительное
остаточное удлинение
относительное
остаточное сужение
%.=
Прочие механические характеристики:
полная
работа деформации, затраченная на разрыв
образца (подсчитать по площади диаграммы)
удельная
работа разрыва
истинное
напряжение при разрыве
Выводы. (По механическим характеристикам установить ориентировочно марку стали и указать область ее применения).
Контрольные вопросы:
Какую деформацию тела называют упругой и какую остаточной?
Что называют пределом пропорциональности, пределом упругости, пределом текучести, временным сопротивлением?
Что называется деформационным упрочнением (наклепом)?
Что называют характеристиками пластичности материала?
Как вычисляется работа, затраченная на разрушение образца?
« . . . » . . . . . . . . . . . . 200 г. « . . . » . . . . . . . . . . . . 200 г.
Работу выполнил Работа зачтена с оценкой
ф
.,
и., о. студента, № группы Работу
принял
Лабораторная работа № 2
ОПРЕДЕЛЕНИЕ ТВЕРДОСТИ ПО СПОСОБУ БРИНЕЛЯ
Цель опыта. Определение предела прочности стали по числу твердости.
Постановка испытания. Испытание производится на прессе Бринеля с механическим приводом.
Наибольшая
нагрузка на шарик
кН,
диаметр
шарика
,
время
выдержки нагрузки
с.
Диаметр отпечатков измеряется специально предназначенным для этого микроскопом.
Данные опыта
№ испытания |
Число твердости по Бринелю |
|
Диаметр лунки(мм) |
Нб (МПа) |
|
1 |
|
|
2 |
|
|
3 |
|
|
Среднее значение Нб = МПа
