1. Виды схем сигнализации

2. Выбор схем сигнализации.

1. Схемы сигнализации классифицируются следующим образом:

1. За назначением:

- Схемы сигнализации положения, что сообщают про состояние контролируемых объектов;

- Схемы командно-переговорной сигнализации, что передают с одного помещения в другое определенные сигналы и команды;

- Схемы сигнализации действия защиты и автоматики, что информируют про работу того или иного вида автоматической защиты или блокирования;

- Схемы технологической сигнализации, что оповещают об отклонении того или иного технологического параметра то нормы.

Технологическая сигнализация может быть двух видов:

-предупредительная;

-аварийная.

Характер технологического процесса на некоторых объектах допускает коротко временное отклонение от нормы – в этих случаях должны учитываться временные задержки на включение сигнализации.

2. За принципом действия:

- схемы сигнализации с индивидуальным снятием звукового сигнала (простота исполнения, присутствует индивидуальный ключ для снятия сигнала);

- схемы с центральным снятием звукового сигнала без повторного действия;

- схемы с центральным снятием звукового сигнала с повторным действием.

3. За видом сигнала:

-световая;

- звуковая;

- смешанная.

4. За родом тока:

- на постоянном токе;

-на переменном токе.

2. Выбор схем сигнализации производится с удовлетворением требований к технологии и организации производства.

Характер технологического процесса на некоторых объектах допускает коротко временное отклонение от нормы – в этих случаях должны учитываться временные задержки на включение сигнализации.

Лекция №10 Тема «Принципиальные электрические схемы питания»

План

1. Выбор схем питания

2. Особенности выполнения схем питания.

1. Выбор схем электропитания КИПиА определяется требуемой бесперебойностью электроснабжения, величиной нагрузки, особенностями технологического процесса, удобством эксплуатации, а также возможными другими характерными особенностями автоматизируемого объекта

На чертежах схем питания изображается:

- аппаратура отключения источников питания и потребителей от электроэнергии;

- аппаратура контроля напряжения;

- название потребителей;

- общие пояснения и примечания;

- чертежи и перечень аппаратуры.

Можно выполнять с другими схемами автоматизации.

Для питания приборов, аппаратов и других средств автоматизации используются:

- трехфазный переменный ток 380/220 В с глухозаземленной нейтралью;

- трехфазный переменный ток 380 В с изолированной нейтралью;

- постоянный ток 12, 24, 110 или 220 В.

При отличности от приведенных номиналов напряжений должны быть установлены дополнительно трансформаторы, блоки питания.

Для питания освещения щитов используют напряжение в зависимости от условий эксплуатации, но не выше 220 В.

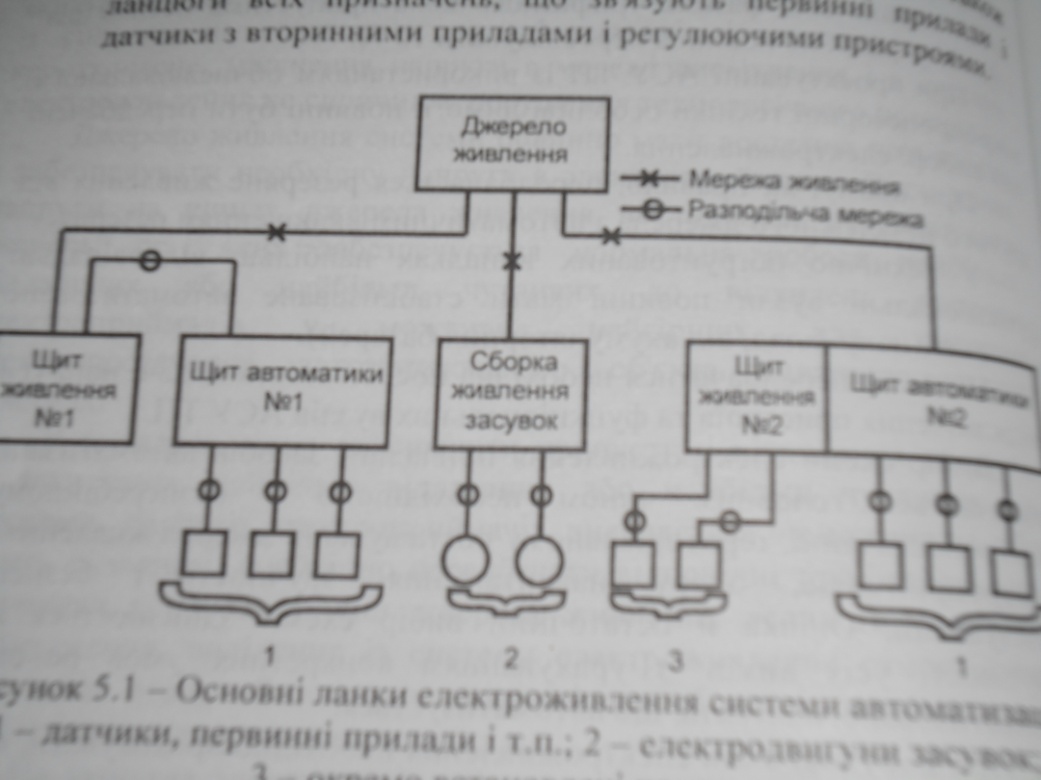

2. При построении схем питания необходимо учитывать, что сосредоточено установленые и отдельно стоящие электроприемники должны получать питание от специальных щитов и сборок питания.

Схемы питания должны выполняться отдельно для каждого линии контроля и управления.

Рекомендуемая маркировка для цепей питания от 801 до 999.

Лекция №11 Тема «Проектирование щитов и пультов»

План
