7. Характеристика способа крепления низа обуви.
Данная модель, в соответствии с заданием на курсовое проектирование, изготавливается клеевым методом.
Клеевой метод крепления является доминирующим в обувной промышленности. В отличие от механических методов крепления, он требует меньших затрат на оборудование, последовательное соединение деталей заменяется более производительным параллельным, что открывает широкие возможности для механизации и автоматизации технологических процессов.
Обувь клеевого метода крепления отличается гибкостью, изяществом конструкции, относительно быстрой сменяемостью моделей. Клеевой метод крепления способствует снижению массы обуви. Это объясняется тем, что скрепление деталей происходит по поверхности, а не через толщу скрепляемых материалов, поэтому можно применять более тонкие материалы.
Клеевой метод не предъявляет никаких жестких требований к толщине и прочности скрепляемых деталей, что позволяет использовать как тонкие, так и толстые детали с любыми механическими свойствами. Это особенно важно в условиях появления новых обувных материалов, отличающихся большим разнообразием механических свойств и толщиной. При клеевом методе переход на эти новые материалы не представляет затруднений.
Клеевой метод более герметичен по сравнению с другими: он препятствует попаданию влаги, так как материалы не имеют проколов.
Разрез носочной и пяточной частей обуви показан на рисунке 7.1.
а) б)
1 – верх обуви
2 – основная стелька
3 – простилка
4 – подошва
5 – геленок
6 – полустелька
7 – каблук
8 – набойка
9 – шуруп
10 – гвоздь
11 – затяжной текс
12 – клеевой шов
Рисунок 7.1 – Разрез обуви: а) в носочной и б) пяточной частях.
8. Составление схем сборки заготовки и обуви. Разработка технологического процесса сборки заготовки и обуви.
На основании принятых в проекте решений составляются схемы сборки заготовки и обуви, и разрабатывается технологический процесс с учетом типовой методики и методики, действующей на фабрике.
При составлении схем сборки заготовка верха или изделие условно расчленяются на отдельные узлы, состоящие из различного количества деталей. Соединение деталей друг с другом в узел и изделие выполняется в такой последовательности, чтобы присоединение очередной детали облегчало выполнение последующих операций и обеспечивало качественную сборку заготовок и обуви.

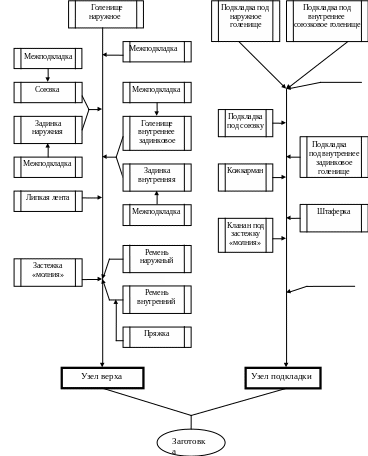

Схема сборки заготовки представлена на рисунке 8.1.
Разработанная технология сборки заготовки сводится в таблицу 8.1.
Рисунок 8.1 – Схема сборки заготовки.
Таблица 8.1 – Технологический процесс сборки заготовки.
№ п/п |
Наименование операции |
Способ работы |
Тип оборудования |
Вспомогатель-ные материалы |
1 |
2 |
3 |
4 |
5 |
1 |
Нанесение линий наметки на наружное и внутреннее задинковое голенище, наружный и внутренний ремень, застежку «молния». |
р |
Стол |
Комплект шаблонов |
2 |
Намазка верхних текстильных краев застежки «молния», сушка, склеивание, околачивание |
р
|
Стол с вытяжкой |
Клей НК 10% |
3 |
Наклеивание межподкладки на союзку, наружное и внутреннее задинковое голенище, наружную и внутреннюю задинку. |
м |
Пресс BIMA 135.1 |
|
4 |
Увлажнение союзок. |
м |
Парил. констр. фабрики |
Дистиллированная вода |
5 |
Предварительное формование союзок. Контроль по шаблону. |
м/р |
W44 |
Комплект шаблонов |
6 |
Нанесение линий наметки на союзки. |
р |
Стол |
Комплект шаблонов |
7 |
Переруб союзок. Контроль по шаблону. |
м/р |
Пресс ПВГ-8-0 |
Комплект шаблонов |
8 |
Окрашивание видимых краев союзок. |
р
|
Стол с вытяжкой |
Нитрокраска |
9 |
Спускание краев союзок под строчку. |
м
|
SS20 |
|
10 |
Нарезание, наклеивание упрочнителя под загибку на наружное и внутреннее задинковое голенище, наружный и внутренний ремень. Обрезка излишков упрочнителя. |
р |
Стол |
Нейлоновая липкая лента шириной 5 мм |
11 |
Загибка ремней. |
м |
50918 |
Клей-расплав БостикБе-Бе-Род 101 |
Продолжение таблицы 8.1.
1 |
2
|
3 |
4 |
5 |
12 |
Строчка канта ремней. |
м
|
PFAFF 1183 |
Нитки 70л/70лл |
13 |
Пробивание отверстий в ремнях. |
м
|
Машина 01356/Р1 |
|
14 |
Вставка блочек в отверстия. |
м |
Машина 01356/Р1 |
Блочки |
15 |
Надевание на внутренний ремень пряжки, перегибание внутреннего ремня, строчка. |
м/р |
PFAFF 1183 |
Нитки 70л/70лл |
16 |
Стачивание подкладки под наружное и внутреннее союзковое голенище по переднему шву переметочным швом. |
м |
PFAFF 918 |
Нитки 70лл/70лл |
17 |
Стачивание подкладки под союзку с подкладкой под голенище переметочным швом. |
м |
PFAFF 918 |
Нитки 70лл/70лл |
18 |
Сострачивание подкладки по заднему шву. |
м
|
PFAFF 1183 |
Нитки 70лл/70лл |
19 |
Настрачивание к/кармана на подкладку двумя строчками. |
м |
PFAFF 1293 |
Нитки 70лл/70лл |
20 |
Стачивание подкладки под голенище со штаферкой переметочным швом. |
м |
PFAFF 918 |
Нитки 70лл/70лл |
21 |
Настрачивание клапана под застежку «молния» на подкладку. |
м |
PFAFF 1183 |
Нитки 70лл/70лл |
22 |
Стачивание подкладки по боковому шву переметочным швом. |
м |
PFAFF 918 |
Нитки 70лл/70лл |
23 |
Пристрачивание союзки к наружной задинке двумя параллельными строчками c закреплением концов строчки. |
м |
PFAFF 1293 |
Нитки 70л/70лл |
Продолжение таблицы 8.1.
1 |
2
|
3 |
4 |
5 |
24 |
Пристрачивание союзки и задинки к наружному голенищу двумя параллельными строчками с закреплением концов строчки. |
м
|
PFAFF 1293 |
Нитки 70л/70лл |
25 |
Пристрачивание внутренней задинки к внутреннему задинковому голенищу двумя параллельными строчками с закреплением концов строчки. |
м
|
PFAFF 1293 |
Нитки 70л/70лл |
26 |
Увлажнение задних краев голенищ под тачной шов. |
р |
Стол
|
Увлажняющая жидкость |
27 |
Сострачивание голенищ по заднему шву. |
м |
PFAFF 3806-2/03 |
Нитки 40/3/ 40/3 |
28 |
Фрезерование заднего шва. |
м |
01299/Р6 |
|
29 |
Разглаживание заднего шва с одновременным наклеиванием липкой ленты. Ручная обрезка излишков липкой ленты. |
м/р |
01299/Р6 |
Нейлоновая липкая лента шириной 10мм |
30 |
Загибка заготовки по верхнему канту. Ручная подправка, околачивание. |
м/р |
СОМ-42 |
Клей-расплав Бостик Бе-Бе-Род 101 |
31 |
Пристрачивание застежки «молния» к внутреннему задинковому голенищу с одновременным пристрачиванием внутреннего ремня по наметке и закреплением концов строчки. |
м |
PFAFF 1183 |
Нитки 70л/70лл |
Продолжение таблицы 8.1.
1 |
2
|
3 |
4 |
5 |
32 |
Пристрачивание застежки «молния» к наружному голенищу с одновременным пристрачиванием наружного ремня по наметке и настрачиванием внутреннего крыла союзки на задинку внутреннюю с закреплением концов строчки.
|
м
|
PFAFF 1183 |
Нитки 70л/70лл |
33 |
Расстегивание застежки «молния». |
р |
Стол СТ-Б |
|
34 |
Вставка подкладки внутрь заготовки. |
р |
Стол |
|
35 |
Строчка верхнего канта заготовки с одновременной обрезкой излишков кожподкладки. Вторая строчка застежки «молния» с одновременным пристрачиванием ремней и закреплением концов строчки.
|
м |
PFAFF 471 |
Нитки 70л/70лл |
36 |
Застегивание застежки «молния». |
р |
Стол СТ-Б |
|
37 |
Застегивание ремня. |
р |
Стол СТ-Б
|
|
38 |
Окрашивание канта заготовок. |
р |
Стол |
Краска для окрашивания уреза |
39 |
Оплавление концов ниток. |
р |
Стол СТ-Б, спец. приспос. |
|
40 |
Чистка заготовок, удаление следов наметки. |
р |
Стол с вытяжкой |
Смывочная жидкость |
Ниже представлены технологические карты по сборке заготовки.
Операция № 1 |
Нанесение линий наметки на наружное и внутреннее задинковое голенище, наружный и внутренний ремень, застежку «молния». |
|||
На лицевую поверхность наружного и внутреннего задинкового голенища, наружного и внутреннего ремня, застежки «молния» накладывается шаблон, соответствующий размеру деталей, и наносятся серебряным стержнем линии наметки, не смещая шаблон. |
||||
Стол
|
Серебряный стержень |
Комплект шаблонов |
||
Операция № 2 |
Намазка верхних текстильных краев застежки «молния», сушка, склеивание, околачивание. |
|||
Верхние текстильные края застежки «молния» с бахтормяной стороны намазываются ровным тонким слоем клея. Клеевую пленку высушивают при температуре цеха в течение 10-15 минут. После сушки верхние текстильные края застежки «молния» склеивают и околачивают.
|
||||
Стол с вытяжкой |
Сосуд, кисть, молоток
|
Клей НК-10% |
||
Операция № 3 |
Наклеивание межподкладки на союзку, наружное и внутреннее задинковое голенище, наружную и внутреннюю задинку. |
|||
Т=110-130Сº Р=0,3-0,4 МПа τ=5-7 с
|
||||
Пресс BIMA 135.1 |
Ножницы |
|
||
Операция № 4 |
Увлажнение союзок. |
|||
Союзки с наклеенной межподкладкой укладывают в устройство для увлажнения лицевой стороной к паровой поверхности и выдерживают над паром кипящей воды в течение 60-90 секунд.
|
||||
Парилка конструкции фабрики |
|
Дистиллированная вода |
||
Операция № 5 |
Предварительное формование союзок. Контроль по шаблону. |
||
Температура формующих ножей Тн=90-100С° Температура щечек Тщ=60-70С° Давление Р=0,5-0,6 МПа Время формования τ=15-20 с Качество отформованных союзок проверяется по шаблону соответствующего размера.
|
|||
W44
|
|
Комплект шаблонов |
|
Операция № 6 |
Нанесение линий наметки на союзки. |
||
На отформованные союзки накладывается шаблон, соответствующий размеру союзки, и наносятся наколы шилом на внутреннюю и наружную сторону союзки по ориентирам, указанным на шаблоне.
|
|||
Стол |
Шило |
Комплект шаблонов |
|
Операция № 7 |
Переруб союзок. Контроль по шаблону. |
||
Отформованные союзки укладывают на вырубочную подушку пресса и производят обрубание верхнего и нижнего контура союзки в точном соответствии с утвержденным образцом обуви. После переруба проверяется соответствие площади союзки контрольному шаблону.
|
|||
Пресс ПВГ-8-0 |
Комплект резаков |
Комплект шаблонов |
|
Операция № 8 |
Окрашивание видимых краев союзок. |
||
Видимые края союзок окрашивают под цвет лицевой поверхности кожи. Краску наносят ровным тонким слоем без пропусков и подтеков, не загрязняя лицевую поверхность союзок. Сушка 5-10 минут при температуре цеха.
|
|||
Стол с вытяжкой |
Пульверизатор, сосуд, кисть |
Нитрокраска |
|
Операция № 9 |
Спускание краев союзок под строчку. |
||
|
|||
SS20 |
Толщиномер, нож фортунный |
|
|
Операция № 10 |
Нарезание, наклеивание упрочнителя под загибку на наружное и внутреннее задинковое голенище, наружный и внутренний ремень. Обрезка излишков упрочнителя. |
||
Упрочнитель наклеивают на бахтормяную сторону наружного и внутреннего задинкового голенища, наружного и внутреннего ремня на расстоянии 5-6 мм от загибаемого края. Излишки упрочнителя обрезаются.
|
|||
Стол |
Ножницы |
Нейлоновая липкая лента шириной 5мм |
|
Операция № 11 |
Загибка ремней. |
||
|
|||
50918 |
Молоток |
Клей-расплав Бостик Бе-Бе-Род 101 |
|
Операция № 12 |
Строчка канта ремней. |
||
Частота строчки: 3,5-6 стежков на 1 см шва. Концы строчки закрепляют 2-3 дополнительными стежками.
|
|||
PFAFF 1183
|
Игла 134 LLCR №90
|
Нитки 70л/70лл |
|
Операция № 13 |
Пробивание отверстий в ремнях. |
||
Отверстия пробиваются по ориентирам. Диаметр отверстий 5 мм.
|
|||
Машина 01356/Р1 |
Пробойник |
|
|
Операция № 14 |
Вставка блочек в отверстия. |
||
Блочки вставляются в отверстия на наружном ремне и расклепываются при помощи специального приспособления.
|
|||
Машина 01356/Р1 |
Спец. приспособление |
Блочки |
|
Операция № 15 |
Надевание на внутренний ремень пряжки, перегибание внутреннего ремня, строчка с закреплением концов. |
||
Частота строчки: 4-5 стежков на 1 см шва. Концы строчки закрепляют 2-3 дополнительными стежками.
|
|||
PFAFF 1183
|
Игла 134 LLCR №90
|
Нитки 70л/70лл |
|
Операция № 16 |
Стачивание подкладки под наружное и внутреннее союзковое голенище по переднему шву переметочным швом. |
||
Частота строчки: 1,5-4 стежка на 1 см шва. Начало и конец строчки закрепляют 2-3 дополнительными стежками.
|
|||
PFAFF 918
|
Игла 134 KKS №90 |
Нитки 70лл/70лл |
|
Операция № 17 |
Стачивание подкладки под союзку с подкладкой под голенище переметочным швом. |
||
Частота строчки: 1,5-4 стежка на 1 см шва. Начало и конец строчки закрепляют 2-3 дополнительными стежками. |
|||
PFAFF 918
|
Игла 134 KKS №90 |
Нитки 70лл/70лл |
|
Операция № 18 |
Сострачивание подкладки по заднему шву. |
||
Частота строчки: 4-5 стежков на 1 см шва. Концы строчки закрепляют 2-3 дополнительными стежками. |
|||
PFAFF 1183
|
Игла 134 KKS №90 |
Нитки 70лл/70лл |
|
Операция № 19 |
Настрачивание к/кармана на подкладку двумя строчками. |
||
Частота строчки: 3-4 стежка на 1 см шва.
|
|||
PFAFF 1244
|
Игла 134 LR №100
|
Нитки 70лл/70лл |
|
Операция № 20 |
Стачивание подкладки под голенище со штаферкой переметочным швом. |
||
Частота строчки: 1,5-4 стежка на 1 см шва.
|
|||
PFAFF 918
|
Игла 134 KKS №90 |
Нитки 70лл/70лл |
|
Операция № 21 |
Настрачивание клапана под застежку «молния» на подкладку. |
||
Частота строчки: 4-5 стежков на 1 см шва.
|
|||
PFAFF 1183
|
Игла 134 KKS №90 |
Нитки 70лл/70лл |
|
Операция № 22 |
Стачивание подкладки по боковому шву переметочным швом. |
||
Частота строчки: 1,5-4 стежка на 1 см шва.
|
|||
PFAFF 918
|
Игла 134 KKS №90 |
Нитки 70лл/70лл |
|
Операция № 23 |
Пристрачивание союзки к наружной задинке двумя параллельными строчками с закреплением концов строчки. |
||
Частота строчки: 3,5-6 стежков на 1 см шва. Концы строчки закрепляют 2-3 дополнительными стежками. |
|||
PFAFF 1293
|
Игла 134 LLCR №90
|
Нитки 70л/70лл |
|
Операция № 24 |
Пристрачивание союзки и задинки к наружному голенищу двумя параллельными строчками с закреплением концов строчки. |
||
Частота строчки: 3,5-6 стежков на 1 см шва. Концы строчки закрепляют 2-3 дополнительными стежками. |
|||
PFAFF 1293
|
Игла 134 LLCR №90
|
Нитки 70л/70лл |
|
Операция № 25 |
Пристрачивание внутренней задинки к внутреннему задинковому голенищу двумя параллельными строчками с закреплением концов строчки. |
||
Частота строчки: 3,5-6 стежков на 1 см шва. Концы строчки закрепляют 2-3 дополнительными стежками. |
|||
PFAFF 1293
|
Игла 134 LLCR №90
|
Нитки 70л/70лл |
|
Операция № 26 |
Увлажнение задних краев голенищ под тачной шов. |
||
Увлажнительная жидкость наносится кисточкой на бахтормяную поверхность вдоль края голенищ на ширину 10-12 мм. Температура увлажнительной жидкости 25-30С°. После увлажнения детали провяливают при температуре цеха в течение 15-30 минут.
|
|||
Стол |
Сосуд, кисть |
Увлажнительная жидкость |
|
Операция № 27 |
Сострачивание голенищ по заднему шву. |
||
Частота строчки: 5-6 стежков на 1 см шва. Концы строчки закрепляют 2-3 дополнительными стежками.
|
|||
PFAFF 3806-2/03
|
Игла 4463 KKS №90
|
Нитки 40/3 40/3 |
|
Операция № 28 |
Фрезерование заднего шва. |
||
Тачной шов подается в разглаживающее устройство машины, расправляют и тщательно разглаживают сшитые края роликом в виде фрезы.
|
|||
01299/Р6 |
|
|
|
Операция № 29 |
Разглаживание заднего шва с одновременным наклеиванием липкой ленты. Ручная обрезка излишков липкой ленты. |
||
Детали, состроченные тачным швом, тщательно разглаживают. Одновременно на разглаженный шов наклеивают липкую ленту. Излишки липкой ленты обрезают. |
|||
01299/Р6 |
Ножницы |
Нейлоновая липкая лента шириной 10мм |
|
Операция № 30 |
Загибка заготовки по верхнему канту. Ручная подправка, околачивание. |
||
|
|||
СОМ-42 |
Молоток |
Клей-расплав Бостик Бе-Бе-Род 101 |
|
Операция № 31 |
Пристрачивание застежки «молния» к внутреннему задинковому голенищу с одновременным пристрачиванием внутреннего ремня по наметке и закреплением концов строчки. |
||
Частота строчки: 4-5 стежков на 1 см шва. Концы строчки закрепляют 2-3 дополнительными стежками. |
|||
PFAFF 1183
|
Игла 134 LLCR №90
|
Нитки 70л/70лл |
|
Операция № 32 |
Пристрачивание застежки «молния» к наружному голенищу с одновременным пристрачиванием наружного ремня по наметке и настрачиванием внутреннего крыла союзки на задинку внутреннюю с закреплением концов строчки.
|
||
Частота строчки: 4-5 стежков на 1 см шва. Концы строчки закрепляют 2-3 дополнительными стежками.
|
|||
PFAFF 1183
|
Игла 134 LLCR №90
|
Нитки 70л/70лл |
|
Операция № 33 |
Расстегивание застежки «молния». |
||
Застежку «молния» расстегивают по всей длине, плавно, не повреждая шва и не сминая голенища.
|
|||
Стол СТ-Б |
|
|
|
Операция № 34 |
Вставка подкладки внутрь заготовки. |
||
Подкладку вставляют таким образом, чтобы верхний край подкладки выступал за край верха на 2,0-3,0 мм, чтобы по линии разреза под застежку «молния» край подкладки совпадал с краем расстегнутой застежки «молния».
|
|||
Стол |
|
|
|
Операция № 35 |
Строчка верхнего канта заготовки с одновременной обрезкой излишков кожподкладки. Вторая строчка застежки «молния» с одновременным пристрачиванием ремней и закреплением концов строчки.
|
||
Частота строчки: 3,5-6 стежков на 1 см шва. Концы строчки закрепляют 2-3 дополнительными стежками.
|
|||
PFAFF 471
|
Игла 134 LLCR №90
|
Нитки 70л/70лл |
|
Операция № 36 |
Застегивание застежки «молния». |
||
Застежку «молния» застегивают по всей длине, плавно, не повреждая шва.
|
|||
Стол СТ-Б |
|
|
|
Операция № 37 |
Застегивание ремня. |
||
Ремень продевают через пряжку и застегивают.
|
|||
Стол СТ-Б |
|
|
|
Операция № 38 |
Окрашивание канта заготовок. |
||
Кант заготовок окрашивают в цвет лицевой поверхности верха. Краску наносят ровным тонким слоем без пропусков и подтеков, не загрязняя лицевую поверхность заготовки. Сушка 5-10 минут при температуре цеха.
|
|||
Стол |
Сосуд, кисть |
Краска для окрашивания уреза |
|
Операция № 39 |
Оплавление концов ниток. |
||
Концы ниток, видимые в готовой обуви, оплавляются с помощью скобы, не повреждая лицевую поверхность деталей и строчки.
|
|||
Спец. приспособление, Стол СТ-Б |
|
|
|
Операция № 40 |
Чистка заготовок, удаление следов наметки. |
||
Заготовки очищают от пятен, остатков клея и других загрязнений, от следов серебряного стержня.
|
|||
Стол с вытяжкой |
Сосуд, губка |
Смывочная жидкость |
|
Схема сборки обуви представлена на рисунке 8.2.
Разработанная технология сборки обуви сводится в таблицу 8.2.
Рисунок 8.2 – Схема сборки обуви.
Таблица 8.2 – Технологический процесс сборки обуви.
№ п/п |
Наименование операции |
Способ работы |
Тип оборудования |
Вспомогатель-ные материалы |
1 |
2 |
3 |
4 |
5 |
1 |
Прикрепление основных стелек к колодке на 2 скобы. |
м |
OBE 11 |
Скоба SSK-14 |
2 |
Подбрызгивание верха и подкладки в пяточной части заготовки. Вставка задников. |
р |
Стол с вытяжкой |
Клей «Ирутекс» |
3 |
Предварительное формование пяточной части заготовок. |
м |
Е106/4CF |
|
4 |
Активация подносков. Вставка подносков. Нанесение клея на носочную часть заготовки. Дублирование подносков с верхом обуви. |
м/р |
Интегрирован-ное рабочее место |
Клей «Ирутекс» |
5 |
Обстрачивание заготовок в носочно-пучковой части по затяжной кромке. |
м |
Швейная машина кл.330 |
Нитки 70лл/70лл |
6 |
Надевание заготовок на колодку и установка ЗШ заготовок по линии пяточного закругления на 2 гвоздя. |
р |
Стол |
Гвоздь 8-18 MGC |
7 |
Термоувлажнение заготовок. |
м/р |
Elettroteсnica мод. 267 |
Дистиллированная вода |
8 |
Обтяжка и затяжка носочно-пучковой части заготовок на клей-расплав. |
м/р |
SINCRON 4PR9, активатор 331Е |
Полиэфирный прутковый клей Fortester F190 |
9 |
Удаление гвоздей по линии пяточного закругления. |
р |
Стол |
|
10 |
Установка ЗШ по линии ЗК на 1 текс. |
р |
Стол со штуцером |
Текс ручной №11 |
11 |
Одновременная затяжка геленочной части заготовки на клей-расплав и пяточной части на гвозди. |
м/р |
MARK 1 |
Текс автомат-ный №9,поли-амидный прутковый клей Sintamide 279/F |
Продолжение таблицы 8.2.
1 |
2
|
3 |
4 |
5 |
12 |
Удаление временных крепителей из стелек. |
р |
Стол |
|
13 |
Тепловая обработка обуви. |
м |
Elettroteсnica мод. 291 |
|
14 |
Обработка обуви феном. Околачивание швов. |
м/р |
Elettroteсnica мод. 263 |
|
15 |
Обкатка пяточной части обуви. |
м |
Машина типа «ViaCastellano 3011» |
|
16 |
Взъерашивание ЗК и боковой поверхности затянутой на колодку обуви. |
м |
П/автомат ASW |
|
17 |
Первая намазка клеем следа обуви, сушка. |
р |
Стол с вытяжкой |
Клей ПУ Primer PU-824 |
18 |
Вторая намазка клеем следа обуви, сушка. |
р |
Стол с вытяжкой |
Клей ПУ Adeskitt P815 AM/2, отвердитель Десмодур RFE |
19 |
Вторая намазка клеем подошв, сушка. |
р |
Стол с вытяжкой |
Клей ПУ Adeskitt P815 AM/2, отвердитель Десмодур RFE |
20 |
Простилание следа обуви. |
р |
Стол |
|
21 |
Оживление клеевой пленки на затяжной кромке и подошвах (по необх.) |
р |
Стол с вытяжкой |
Клей ПУ 7% |
22 |
Активация клеевой пленки на затяжной кромке и подошвах. |
м |
Активатор SB960P |
|
23 |
Накладка и прессование подошв. |
м |
Пресс 720DM |
|
24 |
Охлаждение обуви после приклеивания подошв. |
м |
Elettroteсnica мод. 390 |
|
25 |
Чистка верха и уреза подошв. |
м |
MF80/1 |
|
26 |
Расстегивание застежки «молния». |
р |
Стол СТ-Б |
|
Продолжение таблицы 8.2.
1 |
2
|
3 |
4 |
5 |
27 |
Снятие обуви с колодок. |
м |
MVF 44 А |
|
28 |
Проверка и чистка гвоздей внутри обуви. |
р |
Спец. присп. |
|
29 |
Подклейка бортика подошв. |
р |
Стол с подсушкой |
Клей ПУ Adeskitt P815 AM/2, отвердитель Десмодур RFE |
30 |
Окунание штырьков набоек в клей. Вставка набоек в каблук. |
м/р |
Машина констр. фабрики |
Клей ПУ Primer PU-824 |
31 |
Прибивка каблука изнутри. |
м |
123 LHE |
Гвоздь №20(5шт.), гвоздь №16 (2 шт.), шуруп №24 |
32 |
Застегивание застежки «молния». |
р |
Стол СТ-Б |
|
33 |
Формование голенищ. |
м |
MF-78/BV |
|
34 |
Вставка временного вкладыша в голенище. |
р |
Стол |
|
35 |
Чистка и отделка верха обуви и подкладки. |
р |
Стол с вытяжкой |
Смывочная жидкость |
36 |
Заделка дефектов. |
р |
Стол с вытяжкой |
Клей АГО |
37 |
Ретуширование верха обуви. |
р |
Стол с вытяжкой |
Нитрокраска |
38 |
Нанесение крема на верх обуви. |
р |
Стол |
Крем «Мелтониан» |
39 |
Полирование верха обуви. |
м |
Volber 153/1 |
|
40 |
Удаление временного вкладыша из голенища. |
р |
Стол |
|
41 |
Расстегивание застежки «молния». |
р |
Стол СТ-Б |
|
42 |
Вставка вкладных стелек. |
р |
Стол |
|
43 |
Застегивание застежки «молния». |
р |
Стол СТ-Б |
|
Ниже представлены технологические карты по сборке обуви.
Операция № 3 |
Предварительное формование пяточной части заготовок. |
||
Температура формующего пуансона Тп =110-170Сº Продолжительность формования τ=15-25с. Время фиксации формы τф=5-15с.
|
|||
Е106/4CF |
Молоток |
|
|
Операция № 11 |
Одновременная затяжка геленочной части заготовки на клей-расплав и пяточной части на гвозди. |
||
|
|||
MARK 1 |
Клещи |
Текс автоматный №9, полиамидный прутковый клей Sintamide 279/F |
|
Операция №13 |
Тепловая обработка обуви. |
||
Затянутую на колодку заготовку сначала нагревают горячим воздухом (Т= 85-130С°) в течение 3-4мин., а затем охлаждают при температуре воздуха 20С° в течение 1-4минут.
|
|||
Elettroteсnica мод. 291 |
|
|
|
Операция №22 |
Активация клеевой пленки на затяжной кромке и подошвах. |
||
Температура активации клеевой пленки на затяжной кромке и подошвах: Т=200-230С°, время активации τ=6-8 секунд.
|
|||
Активатор SB960P |
|
|
|
