7 Характеристика способа крепления низа обуви
В настоящее время широкое применение находит клеевой метод крепления низа обуви. Он имеет ряд преимуществ по сравнению с другими методами.
Во-первых, обувь клеевого метода крепления обладает наименьшей жесткостью. Ведь чем выше жесткость, тем больше усилие стопы для изгибания при ходьбе, тем больше срок приформовываемости обуви в процессе носки.
Во-вторых, клеевой метод крепления способствует снижению массы обуви. Это объясняется тем, что скрепление деталей происходит по поверхности, а не через толщу скрепляемых материалов. Поэтому можно применять более тонкие материалы.
В-третьих, этот метод герметичен по сравнению с другими. Он препятствует попаданию влаги, так как материалы не имеют проколов.
Клеевой метод крепления обладает наименьшей трудоемкостью и материалоемкостью. Его применение позволяет автоматизировать технологический процесс, что значительно повышает производительность труда.
Данный метод крепления показан в разрезах носочной и пяточной частей на рис. 7.1 а и б.
а
б

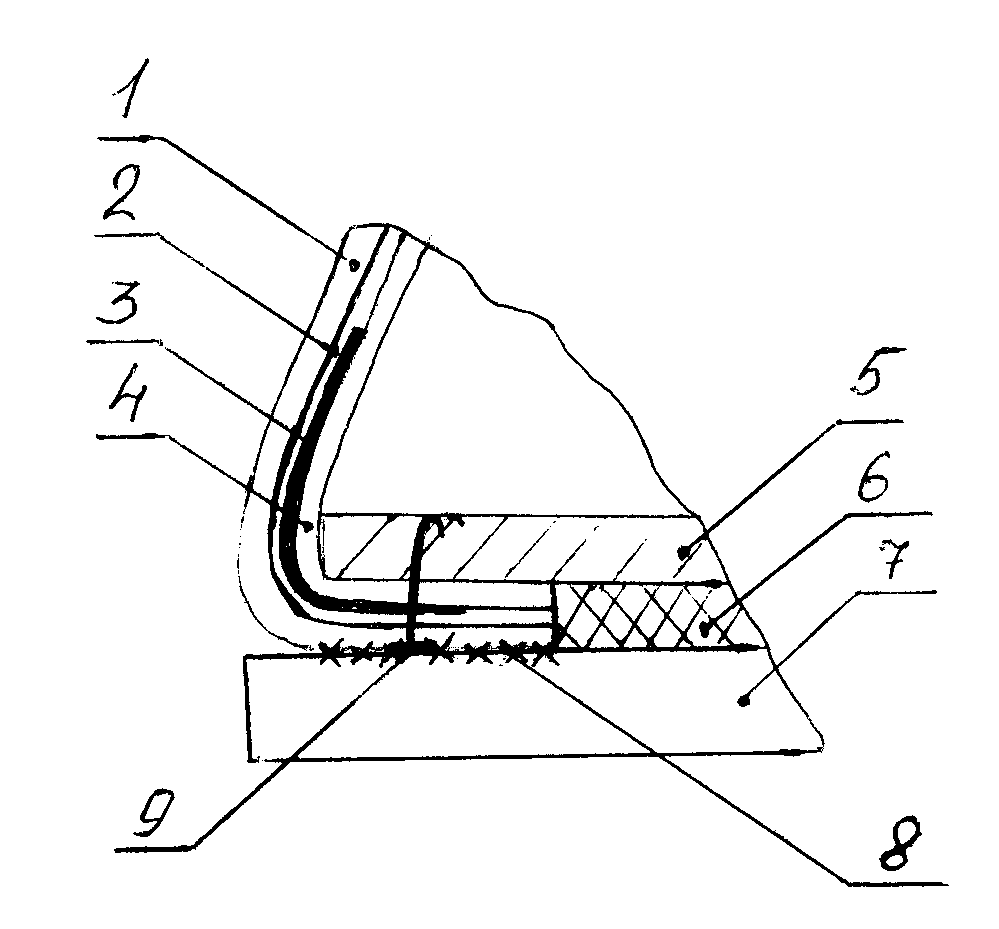

Рисунок 7.1. – Сечения в носочной и
пяточной частях клеевого
метода крепления
1 – верх обуви;
2 – межподкладка;
3 – подкладка;
4 – подносок;
5 – основная стелька;
6 – простилка;
7 – подошва;
8 – клеевой шов.
1 – верх обуви;
2 – межподкладка;
3 – задник;
4 – подкладка;
5 – основная стелька;
6 – простилка;
7 – подошва;
8 – клеевой шов;
9 – текс.
8 Составление схем сборки заготовки и обуви
Разработка технологического процесса сборки заготовки и обуви
Схема сборки заготовки и обуви представлены на рисунке 8.1 и 8.2. Разработанная технология сборки заготовки и обуви сводится в таблицу 8.1 и 8.2.
Таблица 8.1 – Технологический процесс сборки заготовки
№ п/п |
Наименование операции |
Способ работы |
Тип оборудования |
Вспомогательные материалы |
1 |
2 |
3 |
4 |
5 |
1 |
Запуск края на конвейер |
р |
ТКТ |
|
2 |
Наклеивание межподкладки |
м |
ДВ-2-О
|
ножницы |
3 |
Увлажнение союзок, промазывание союзок маслом, предварительное формование союзок |
м |
W 44-Д3433 |
Комплект шаблонов, дистиллированная вода |
4 |
Переруб союзок, контроль по шаблону |
м
|
ПКП-10 |
Комплект резаков, комплект шаблонов, ножницы |
5 |
Окрашивание видимых краев союзок |
р
|
Стол с вытяжкой, кисть, пульверизатор, сосуд |
Казеиновый концентрат, нитрокраска, этилацетат |
6 |
Спускание краев союзок |
м |
АСГ-13 |
Нож фортунный |
7 |
Пристрачивание клапана под застежку – «молния» к подкладке с закреплением концов строчки |
м
|
Минерва 72 122 |
Иглы 0319-33-90 нитки 86Л/86Л |
8 |
Стачивание задних краёв подкладки с закреплением концов строчки |
м
|
Минерва 72 122 |
Иглы 0319-33-90 нитки 86Л/86Л |
Продолжение таблицы 8.1
1 |
2 |
3 |
4 |
5 |
9 |
Сострачивание штаферок |
м
|
Минерва 72 122
|
Иглы 0319-33-90 нитки 86Л/86Л |
10 |
Настрачивание кожкармана на подкладку двумя строчками |
м
|
1240 «pfaff» |
иглы 0319-33-90 Нитки 65 ЛХ/65ЛХ |
11 |
Стачивание передних краёв подкладки с закреплением концов строчки |
м |
Минерва 72 122
|
иглы 0319-02-90 нитки 65ЛХ/65ЛХ |
12 |
Пристрачивание штаферки к подкладке с закреплением концов строчки |
м
|
Минерва 72 122
|
иглы 0319-33-90 нитки 65 ЛХ/65ЛХ |
13 |
Намазка клеем края молнии, сушка, склеивание края молнии с голенищем |
р |
стол с вытяжкой |
кисть, сосуд для клея, клей НК 10% |
14 |
Пристрачивание вставки к переднему голенищу одной строчкой |
м |
Минерва 72 122
|
иглы 0319-33-90 нитки 70Л/70ЛЛ |
15 |
Протягивание концов ниток на бахтармяную сторону, подклеивание |
р |
стол с вытяжкой |
Сосуд, кисть, ножницы, клей 10% |
16 |
Пристрачивание наружного задинкового голенища к вставке и к переднему голенищу |
м |
Минерва 72 122
|
иглы 0319-33-90 нитки 70Л/70ЛЛ |
17 |
Настрачивание союзки на переднее голенище и на внутреннее задинковое голенище
|
м |
474 «pfaff» |
Иглы 0319-33-100
нитки 70Л/70ЛЛ |
18 |
Сострачивание внутреннего задинкового голенища и наружного задинкового голенища с закреплением концов строчки |
м
|
Минерва 72 122
|
Иглы 0319-33-100
нитки 70Л/70ЛЛ |
19 |
Разглаживание тачного заднего шва с одновременным приклеиванием липкой ленты, обрезка |
м
|
012299Р6 Свит |
Ножницы, тесьма 14 мм, липкая лента 16мм |
20 |
Пристрачивание застёжки- «молния» к внутреннему задинковому голенищу и к переднему голенищу( 1-я строчка). Настрачивание внутреннего крыла союзки на внутреннее задинковое голенище и на переднее голенище |
м |
Минерва 72 122
|
иглы 0319-33-90 нитки 70Л/70ЛЛ |
21 |
Строчка верхнего канта заготовки с одновременной обрезкой излишков кожподкладки. 2-я строчка застёжки – «молния» с закреплением концов строчки |
м |
Минерва 72 415 |
иглы 0319-33-90 нитки 70Л/70ЛЛ |
22 |
Чистка намётки |
р |
Стол СТ-Б |
Сосуд, губка, кисть, смывочная жидкость |
23 |
Вставка подноска, дублирование его с подкладкой и верхом |
м |
ВИМА В 300 |
Измерительная линейка, секундомер |
24 |
Обстрачивание заготовок по затяжной кромке |
м |
Минерва 72 122 |
Иглы 0319-33-90 65лх/65лх |
25 |
Чистка заготовок верха, обрезка концов ниток, обжиг концов ниток |
р |
Стол СТ-Б |
Ножницы, каучук, резина, смывочная жидкость, бензин |
26 |
Комплектование заготовок |
р |
Стол СТ-Б |
Стеллаж, ножницы, шпагат, картонный вкладышь, тетрадь |
Узел верха
Узел подкладки
Рисунок 8.1 – Схема сборки заготовки верха
Рисунок 8.2 – Схема сборки обуви
Таблица 8.2 – Технологический процесс сборки обуви
№ п/п |
Наименование операции |
Способ работы |
Тип оборудования, завод изготовитель |
Вспомогательные материалы |
1 |
2 |
3 |
4 |
5 |
1 |
Подбор колодок |
Р |
Стол СТ-Б |
|
2 |
Чистка и намазка колодок тальком |
Р |
Стол СТ-Б |
|
3 |
Прикрепление стелек к колодке |
М |
ППС-С |
Тексты № 6-8 |
4 |
Увлажнение заготовок |
|
УУЗ |
|
5 |
Вставка задников |
р |
Стол СТ-Б |
|
6 |
Предварительное формование пяточной части заготовки |
м |
Е 106/4CF |
|
7 |
Одевание заготовки на колодку, установка пяточной части |
р |
Стол со штуцером , пневмопистолет |
Тексты № 6-8 |
8 |
Увлажнение верха обуви |
|
Установка проходного типа мод.267 |
|
9 |
Обтяжка и затяжка носочно-пучковой части заготовки на клей-расплав |
м |
ЗНК-2-0 |
Спецлинейка |
10 |
Затяжка геленочной части на клей |
м |
ЗКГ-0 |
Линейка |
11 |
Затяжка пяточной части на тексы |
м |
02146/Р1 |
Клещи, молоток |
12 |
Влажно-тепловая обработка |
|
УТФ |
|
13 |
Галогенирование подошв |
р |
стол с вытяжкой |
галогенирующее вещество |
14 |
1-ая намазка подошв клеем, сушка |
р |
стол с вытяжкой |
клей ПУ |
15 |
2-ая намазка подошв клеем, сушка |
р |
стол с вытяжкой |
клей ПУ |
Продолжение таблицы 8.2
1 |
2 |
3 |
4 |
5 |
16 |
Удаление скоб из стелек |
р |
скобко-вытаскиватель |
тексы №12 |
17 |
Обжим подошв, наметка бортика подошвы |
м/р |
SB-0.8 |
серебряный стержень |
18 |
Взъерашивание затяжной кромки по всему периметру. Удаление пыли |
м |
МВК-1-0 |
щётки, абразивное полотно |
19 |
Простилание следа обуви |
р |
стол с вытяжкой |
сосуд, клей резиновый |
20 |
1-ая намазка затяжной кромки клеем, сушка |
р |
стол с вытяжкой |
клей ПУ, сосуд, кисть |
21 |
2-ая намазка затяжной кромки клеем, сушка |
р |
стол с вытяжкой |
клей ПУ, сосуд, кисть |
22 |
Активация клеевой пленки по затяжной кромке |
м |
активатор 9В 960Р |
|
23 |
Приклеивание подошв к заготовке |
м |
пресс 720 ДМ |
|
24 |
Выстой обуви |
|
стеллаж |
|
25 |
Снятие обуви с колодки |
м |
ОКБ-1-0 |
|
26 |
Чистка гвоздей внутри обуви |
р |
кусачки |
|
27 |
Вклеивание вкладных стелек |
м/р |
1016L «Гестика» |
|
28 |
Чистка верха и низа обуви |
м |
ХПП-3-0 |
волосяные щётки, губка, кисть, смывочная жидкость |
29 |
Разглаживание складок на обуви |
р |
электроплита |
|
30 |
Чистка и заделка дефектов обуви |
р |
стол СТ-Б |
нож, шкурка №8-10 |
31 |
Ретуширование обуви |
м/р |
АК-0 |
краска |
32 |
Аппретирование обуви |
м/р |
АК-0 |
аппретура |
Операция № 2 |
Пристрачивание внутренней передней части голенища к внутр. задней части голенища до разреза под застежку-молнию |
||||
|
частота строчки 6 – 8 стежков на 1 см
|
||||
418-45/12 |
иглы 0319 № 100, 110 |
нитки 70 ЛХ |
|||
Операция № 3 |
Пристрачивание застежки-молнии к внутреннему голенищу |
||||
|
частота строчки 6 – 8 стежков на 1 см
|
||||
418-45/12 |
иглы 0319 № 100, 110 |
нитки 70 ЛХ |
|||
Операция № 4 |
Настрачивание задинок на голенища |
||||
|
частота строчки 6 – 8 стежков на 1 см
|
||||
418-45/12 |
иглы 0319 № 100, 110 |
нитки 70 ЛХ |
|||

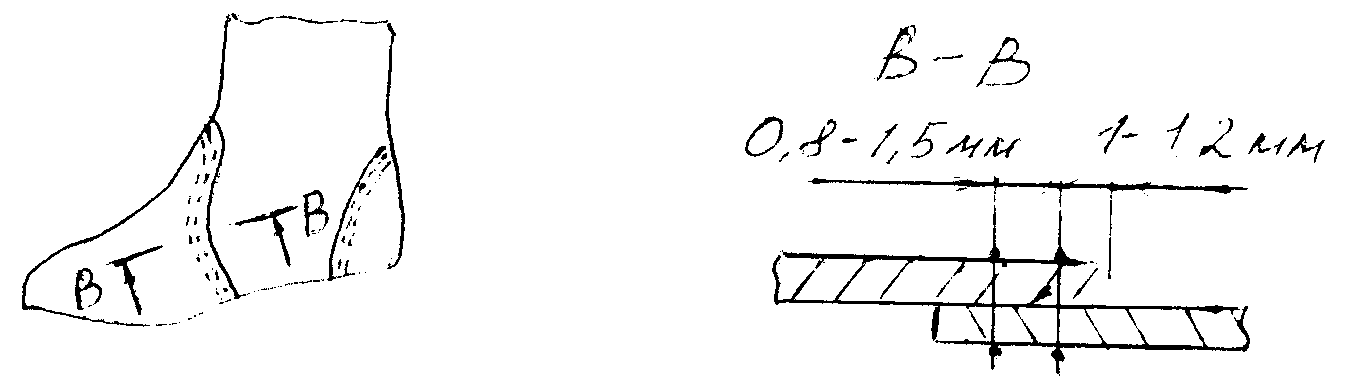

Операция № 5 |
Пристрачивание союзок к голенищам |
||||
|
частота строчки 6 – 8 стежков на 1 см
|
||||
418-45/12 |
иглы 0319 № 100, 110 |
нитки 70 ЛХ |
Операция № 6 |
Наметка декоративных линий с помощью лекал |
||||
|
строчки намечают строго по лекалам
|
||||
стол СТ – Б |
набор лекал |
– |
|||
Операция № 7 |
Настрачивание составной детали на голенища, строчка декоративных линий |
||||
|
частота строчки 6 – 8 стежков на 1 см
|
||||
1471 – Е – 755 |
иглы 0319 № 100, 110 |
нитки 70 ЛХ |
|||
Операция № 8 |
Сострачивание подкладки под внутреннее голенища до разреза под застежку-молнию |
||||
|
частота строчки 5 – 6 стежков на 1 см
|
||||
418-45/12 |
иглы 0319 № 90 |
нитки 65 ЛХ |
|||
Операция № 9 |

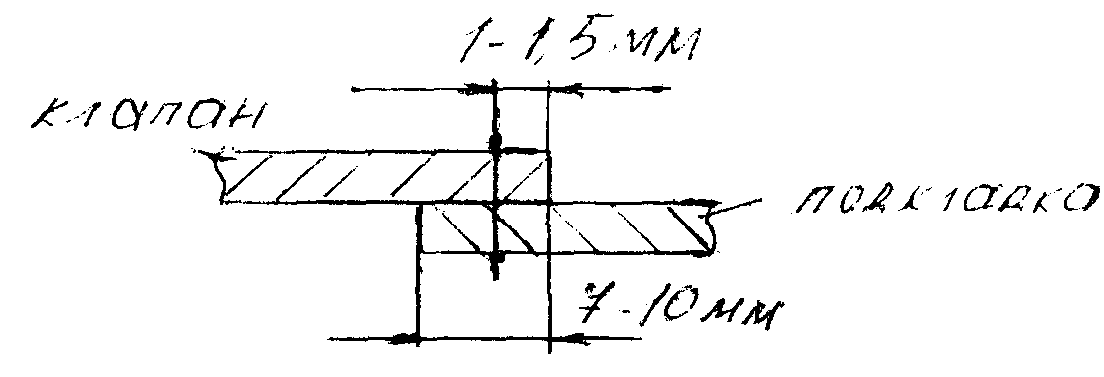

Пристрачивание клапана к подкладке под внутреннюю заднюю часть голенища |
||||
|
верхний край клапана должен быть расположен на 5-мм ниже верхнего края подкладки
|
||||
563GH |
иглы 0319 № 90 |
нитки 65 ЛХ |
|||
Операция № 10 |
Сострачивание задних краев подкладки под голенища тачным швом |
||||
|
частота строчки 4 – 6 стежков на 1 см
|
||||
3806 |
иглы 0319 № 90 |
нитки 65 ЛХ |
|||
Операция № 11 |

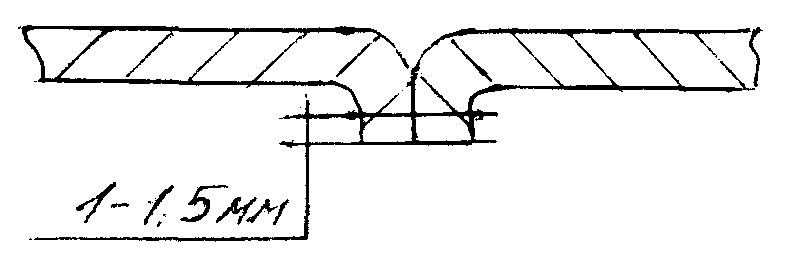

Разглаживание тачного шва подкладки под голенища |
||||
|
края деталей после разглаживания должны быть расположены по обе стороны от тачного шва
|
||||
РЗШ – 1 – 0 |
– |
– |
|||
Операция № 12 |
Настрачивание заднего внутреннего ремня на подкладку под голенища |
||||
|
частота строчки 5 – 6 стежков на 1 см
|
||||
563GH |
иглы 0319 № 90 |
нитки 65 ЛХ |
|||
Операция № 13 |
Намазка клеем голенищ и подкладки по канту и линиям разреза. Сушка |
||||
На не лицевые стороны голенищ и подкладки по канту и линии разреза наносят слой клея НК. Ширина клеевого слоя = 20-25 мм I сушки = 15 минут
|
|||||
стол с вытяжкой |
кисть, сосуд для клея |
клей НК |
Операция № 14 |
Расстегивание застежки-молнии. Склеивание верха с подкладкой по канту и линии разреза |
||||
Верх и подкладку вклеивают не лицевыми сторонами, чтоб верхние края деталей совпадали. Край подкладки с пристроченным клапаном наклеивают на голенище по гофрам
|
|||||
стол СТ – Б |
Сосуд для клея |
Клей НК |
|||
Операция № 15 |
Пристрачивание застежки-молнии к внутреннему голенищу второй строчкой |
||||
|
частота строчки 6 – 8 стежков на 1 см
|
||||
1471 – Е - 755 |
иглы 0319 № 100, 110 |
нитки 70 ЛХ |
|||
Операция № 16 |
Обрезка выступающих краев мехподкладки по линии разреза |
||||
Выступающие края подкладки по линии разреза срезают ножницами
|
|||||
стол СТ – Б |
ножницы |
– |
|||
Операция № 17 |

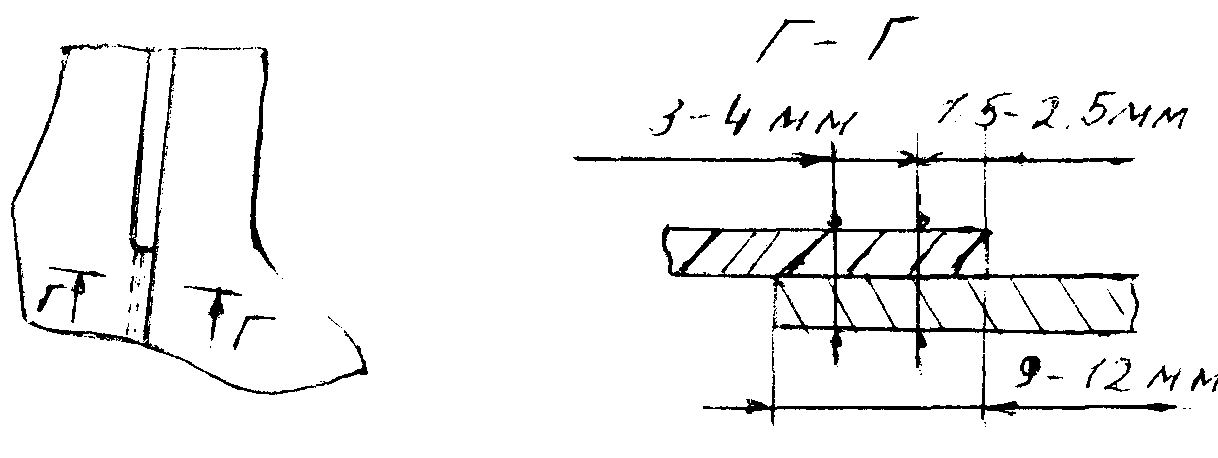

Сострачивание задних краев голенищ тачным швом |
||||
|
частота строчки 5– 6 стежков на 1 см
|
||||
3806 |
иглы 0319 № 90 |
нитки 50 К |
Операция № 18 |
Разглаживание тачного шва голенищ |
||||
|
Строчка при разглаживании не должна быть нарушена. Тесьма наклеивается на шов без складок и морщин
|
||||
РЗШ – 1 – 0 |
– |
тесьма |
|||
Операция № 19 |
Сострачивание передних краев подкладки под голенища тачным швам |
||||
|
частота строчки 4 – 6 стежков на 1 см
|
||||
3806 |
иглы 0319 № 90 |
нитки 65 ЛХ |
|||
Операция № 20 |
Разглаживание тачного шва подкладки |
||||
|
края деталей после разглаживания должны быть расположены по обе стороны от тачного шва
|
||||
РЗШ – 1 – 0 |
– |
– |
|||
Операция № 21 |

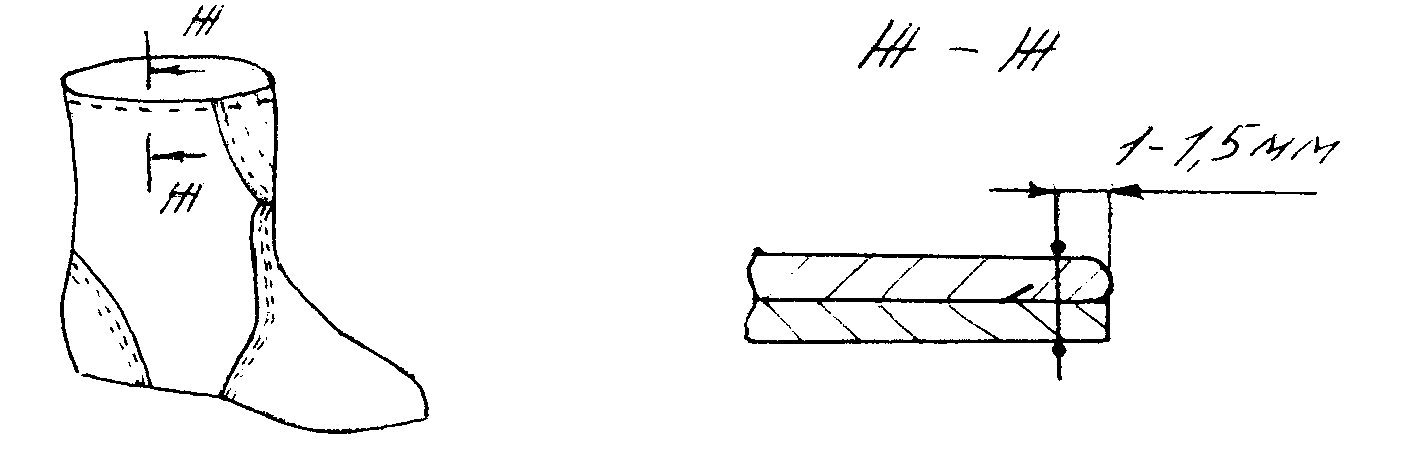

Строчка канта голенищ с обрезков выступающих краев межподкладки |
||||
|
|||||
35 – 74 |
иглы 0319 № 100, 110 |
нитки 70 ЛХ |
Операция № 22 |
Вставка подноска |
||||||
|
Время прессования = 5 – 7 секунд Т
|
||||||
ДВ – 0 |
– |
– |
|||||
Операция № 23 |
Обстрачивание носочной части заготовки с пристрачиванием подноска |
||||||
|
Подносок должен попадать под строчку
|
||||||
563GH |
иглы 0319 № 90 |
нитки 65 ЛХ |
|||||
Операция № 24 |
Чистка и комплектовка заготовок |
||||||
Заготовки подбирают по размерам и попарно связывают в пачки. На наружных и внутренних деталях заготовок верха не должно быть пятен, остатков клея
|
|||||||
стол СТ – Б |
ветошь, сосуд для жидкости |
смывочная жидкость, резинки из натур. каучука |
Технологические карты по сборке обуви |
|||||||
Операция № 10 |

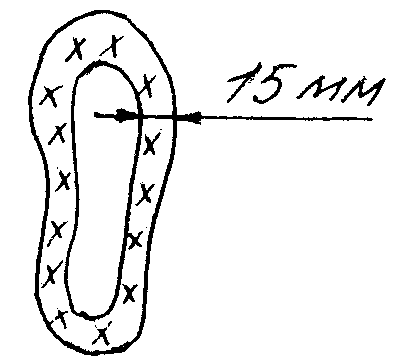

Взъерашивание затяжной кромки |
||||||
|
Затяжную кромку шириной 14 мм по всей площади взъерашивает на расстоянии 0,5 мм от грани следа без пропусков
|
||||||
МВК – 0 |
щетка для удаления пыли |
щетка из струнной проволоки
0,25 |
|||||

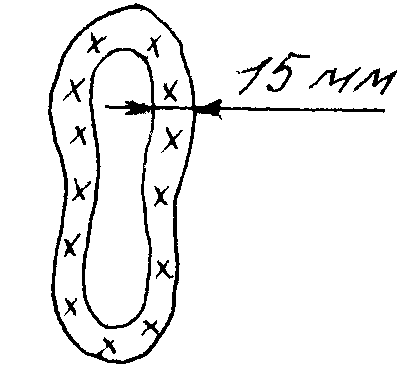

Операция № 11 |
Одноразовая намазка клеем затяжной кромки |
||||||
|
клей наносят ровным слоем без пропусков
|
||||||
721 «Сигма» |
– |
клей «Боникал ТЕР» |
|||||
Операция № 12 |
Простилание следа. Сушка клеевой пленки |
||||||
|
Простилка не должна заходить за затяжную кромку, τ сушки клеевой пленки полуфабриката = 30 мин.
|
||||||
СОВ – 1 – 0 |
кисть, сосуд для клея |
клей НК |
Операция № 13 |
Галогенирование подошв |
|||||||
|
Галогенирование производят с неходовой стороны подошв τ сушки = 60 мин Т = 18 20°С
|
|||||||
Сов – 1 – 0 |
кисть, емкость для раствора |
3% раствор дихлорамина в этилацетате |
||||||
Операция № 14 |
Намазка клеем подошв. Сушка клеевой пленки |
|||||||
|
клей наносят равномерно без пропусков τ сушки = 30 мин, Т = 18 20°С
|
|||||||
НКП – 0, СОВ – 1 – 0 |
– |
клей «Боникал ТЕР» |
||||||
Операция № 15 |

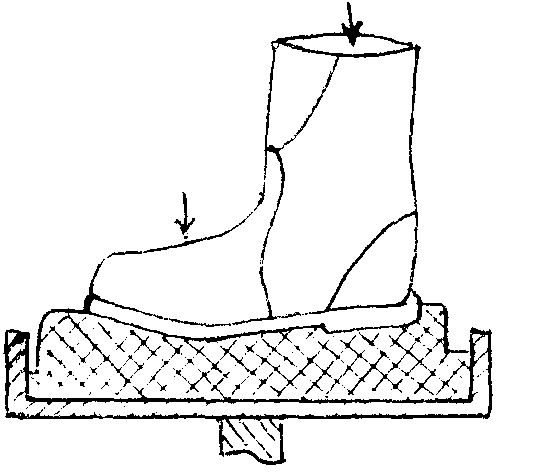

Подбор подошв. Активация клеевой пленки, приклеивание подошв |
|||||||
|
τ активации = 40-60 сек Р = 0.3-0,35 МПа прессования τ прессования = 60 сек
|
|||||||
пресс ППГ – 4 – 0 ТА – 0 |
набор прокладок |
– |
