Инструкция
пользователю
средствами имитационного моделирования
Simulink
программной среды
MatLab
Запустить MatLab.
Для этого на рабочем столе найти ярлык
и левой клавишей мыши двойным щелчком
маркера по ярлыку запустить приложение.

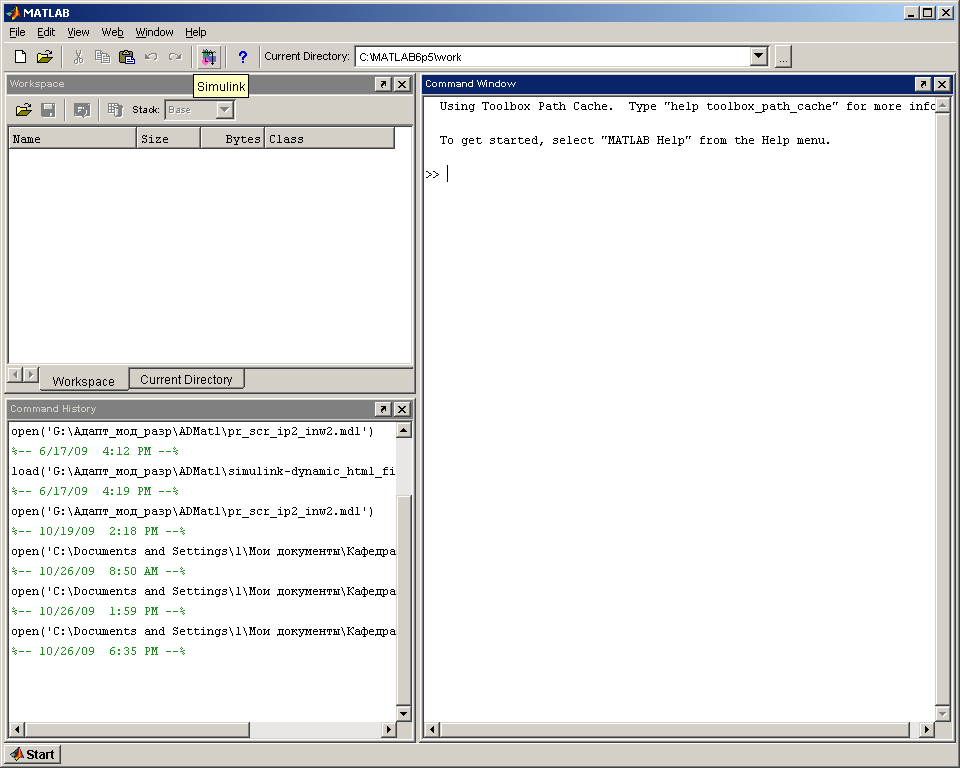

В появившемся
активном окне:
Нажать значок
(пиктограмму) Simulink.

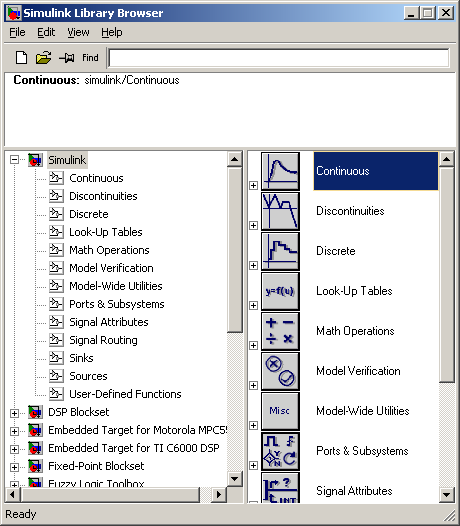

Появится окно:

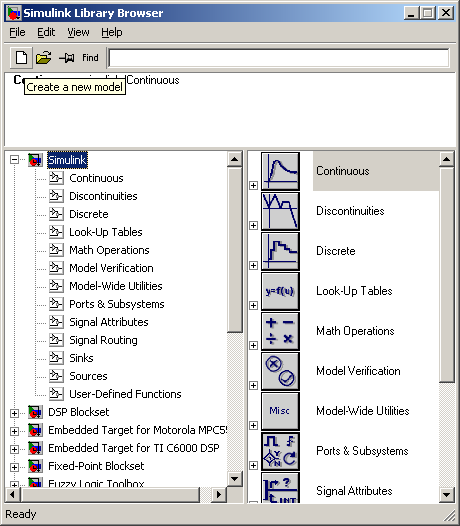

Если работа
выполняется впервые, начать новый
проект в Simulink:

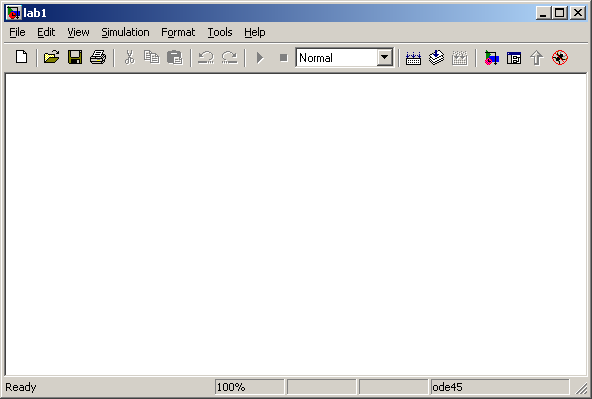

Сохранить файл
под именем Lab1
в свою папку в каталоге DATA:
В Simulink
имеется обширная библиотека моделей
объектов имитационного моделирования.
Для выполнения лабораторных работ
потребуются следующие модели:
в Continuous
находятся типовые динамические звенья:
в Math
находятся математические звенья:
пропорциональное
звено,
сумматор
в Sinks
находятся измерительные приборы:
в Sources
находятся источники сигналов (генераторы):
Нужный элемент
перетащить мышью на рабочее поле вашего
проекта Lab1.
Собрать схему
установки, заданную в лабораторной
работе, соединив звенья между собой.
Для соединения
звеньев необходимо помнить два правила:
