3. Протитанкові міни типу тм-62.

Протитанкові міни серії ТМ-62, їх призначення, тактико-технічні характеристики, будова і принцип дії, встановлення та знешкодження.

Протитанкові міни призначені для мінування місцевості проти танків, САУ і живої техніки супротивника.

Протитанкові міни поділяються на проти гусеничні, протиднищеві, проти бортові.

Протигусеничні міни вибухають при наїзді на них гусеницею танку або колесом автомобіля і забезпечують руйнування елементів ходової частини. До них відносяться міни серії ТМ-62.

Основні ТТХ протитанкових мін серії ТМ-62

Найменуван характерист	ТМ-62	ТМ62ПЗ	ТМ62Т	ТМ62П2	ТМ-62П	ТМ62Д	ТМ62Б
Матеріал корпусу	Метал	Поліетилен	Капрн тканин	Пластмаса	Пластмаса	Деревина	Без корпус.
Маса міни, кг	9,5-10	8-8,7	8,3-9,2	9,4-10	9-11	11,3-13	8,6
Застосована ВР	Тротил (ТГА)	Те саме	Те саме	Те саме	Те саме	Те саме	ВВО-32
Маса ВР, кг	7-7,5	6,5-7,2	7-7,9	6,5-7	6,6-8	6,5-11,1	8,2
Діаметр(довжина, ширина), мм	320	320	320	320	340	340х290	318
Висота штирьованимпідривнико	128	128	128	128	129	178	125
Зусилля спрацювання	кгс	150
Рекомендований підривник	МВЗ-62 МВЧ-62 МВШ-62	МВП-62М МВП-62 МВ-62	Те саме	Те саме	Те саме	Те саме	Те саме

Спосіб встановлення засобами механізації і вручну .

Міни серії ТМ-62

До серії ТМ-62 відносяться міни: ТМ-62, ТМ-62ПЗ, ТМ-62Т, ТМ-62П2,

ТМ-62П, ТМ-62Б.

Будова міни

Міни серії ТМ-62 являють собою заряд ВР, розміщений у корпусі, в оболонку або без корпусу з уніфікованим очком (гніздом) під підривник. У міни є стакан з додатковим детонатором і різьбою для вгвинчування підривника. Для переноски використовуються ручки. При зберіганні очко закривається пластмасовою або поліетиленовою пробкою. Міни відрізняються матеріалом корпусу

.

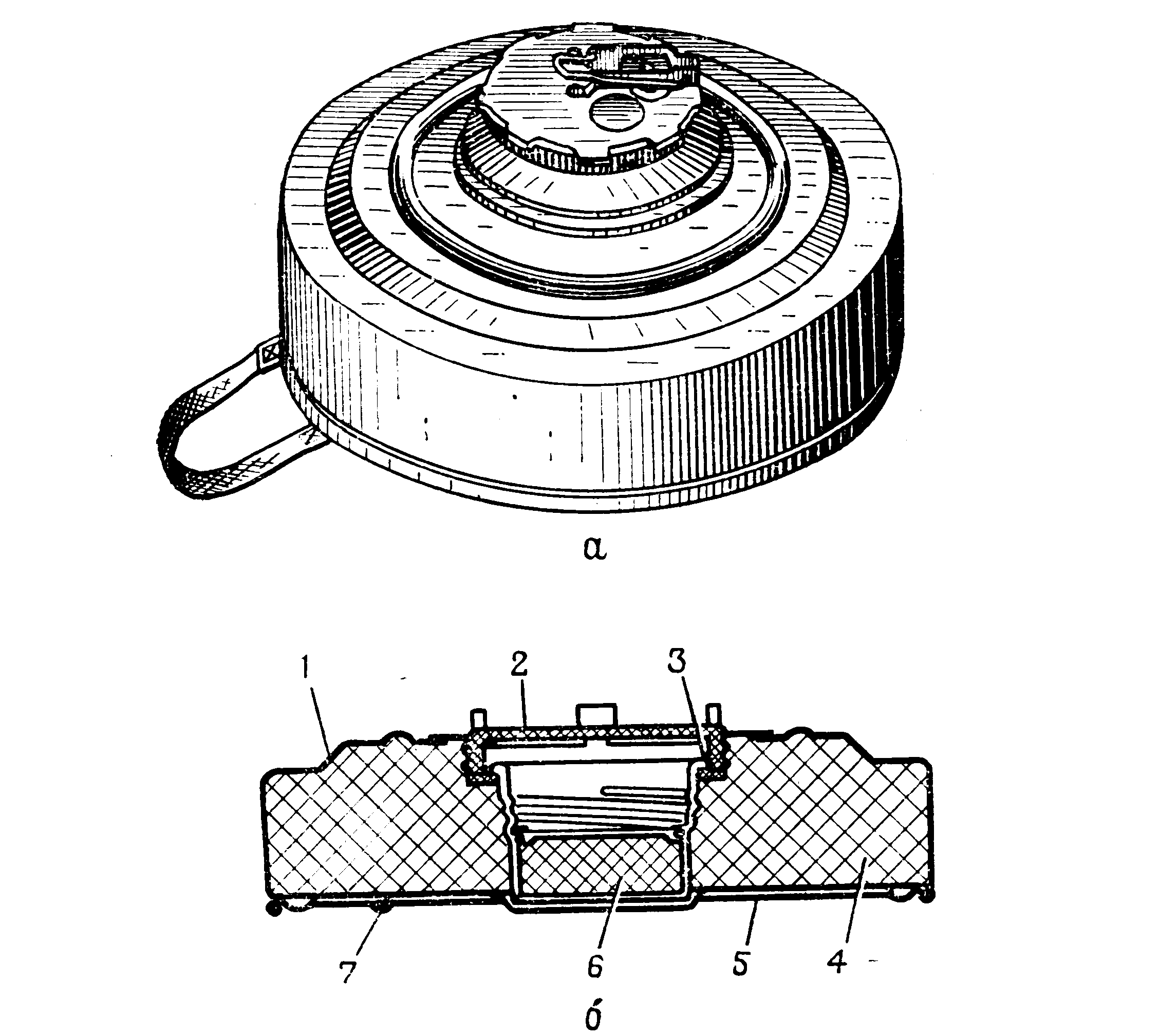

Мал. 14 Протитанкова міна ТМ-62 М:

а-вигляд міни з підривником МВЧ-62 у транспортному стані; б - розріз міни з пробкою; 1-корпус; 2-пробка; 3-прокладка; 4-заряд; 5-дно; 6-додатковий детонатор; 7-провушина для закріплення ручки.

Міна ТМ-62

Складається з: корпусу, спорядженого зарядом ВР і підривника. Корпус стальний, має центральний стакан з різьбою в верхній частині. В нижній частині стакана за допомогою пайки закріплений додатковий детонатор з пресованого тротилу в металічній оболонці. Для герметизації дотику міни з підривником служить гумова прокладка. Дно з’єднане з корпусом закаткою, має заливочні горловини. На дні приварені провушини для кріплення з’йомної ручки з капроновою тканиною. Ручка може мати карабіни для прищілювання до провушин.

Заряд ВР заповнює весь об’єм всередині корпусу.

Підривник МВЧ-62

Підривник МВЧ-62 є основним для міни ТМ-62 і забезпечує встановлення міни засобами механізації мінування. Підривник складається з:

• корпусу з контактним датчиком цілі;

• годинникового механізму дальнього взведення;

• ударного механізму з КД М-1;

• перевідного крану;

• заглушки з детонатором;

• запобіжної чеки.

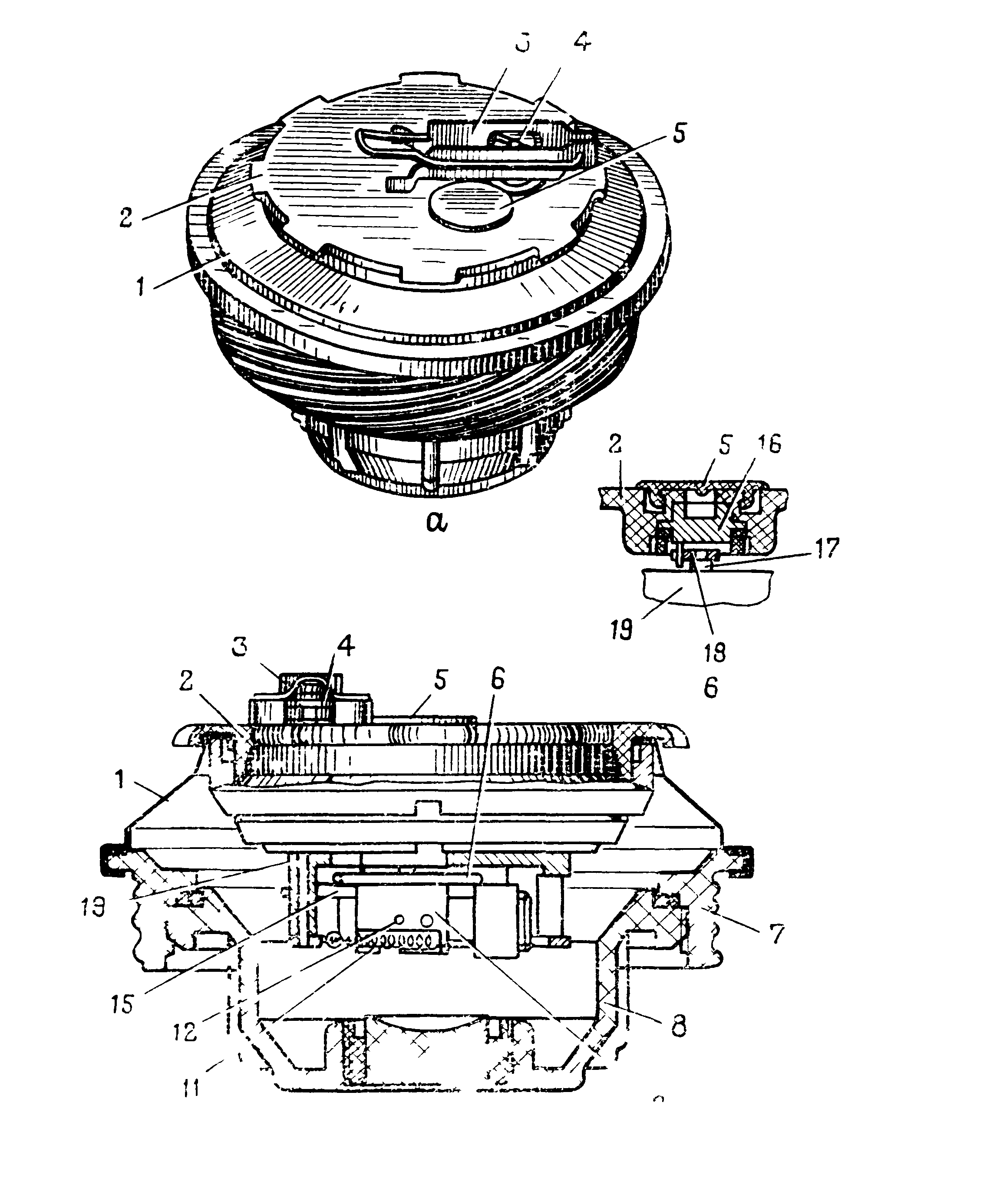

Мал. 15 Підривник МВЧ-62 у транспортному положенні:

а-загальний вигляд; б-розріз; в-розріз перевідного крану;

1-конічна основа; 2-щиток; 3-запобіжна чека; 4-кнопка; 5-гумовий ковпачок; 6-виконавчий диск; 7-корпус; 8-заглушка; 9-ударний механізм; 10-детонатор; 11-відтягуюча пружина; 12-зрізуюча чека; 15-планка; 16-перевідний кран; 17-головна вісь; 18-заводний важіль; 19-плата годинникового механізму.

Принцип дії

Після зняття запобіжної чеки і при натисканні кнопки, шток разом з планкою і стопором опускається, звільнюючи виконавчий диск – часовий механізм починає хід. Виконавчий диск повертається і через 30-120 сек. Звільняє ударний механізм, який під дією пружини встановлюється у вертикальне положення і запирається в цьому положенні виконавчим диском.

При наїзді танка (автомобіля) на шток підривника конічна основа деформується, шток разом з годинниковим та ударним механізмом опускається. Втулка з КД М-1 впирається у детонатор, закріплений у заглушці. При подальшому опусканні відбувається зріз мідних чек. Кульки при суміщені з отворами в корпусі ударного механізму викочуються, звільнюючи ударник який під дією бойової пружини наколює КД М-1 і викликає його вибух. Детонація від капсуля-детонатора передається через детонатор додатковому детонатору і заряду міни.

Перевід підривника МВЧ-62 з бойового положення в транспортне

• зняти гумовий ковпачок;

• вставити ключ у перевідний кран і повернути його по ходу годинникової стрілки на 4 обороти до луску і підйому кнопки МВП.

Підготовка міни до встановлення

Міни серії ТМ-62 оснащуються підривниками передчасно на польовому складі. Для оснащення мін підривниками МВЧ-62, МВЗ-62М, МВП-62М. Необхідно:

• викрутити пробку із міни і оглядом переконатись у вірності положення гумової прокладки в отворі міни;

• закрутити підривник у міну підтягнути його ключем.

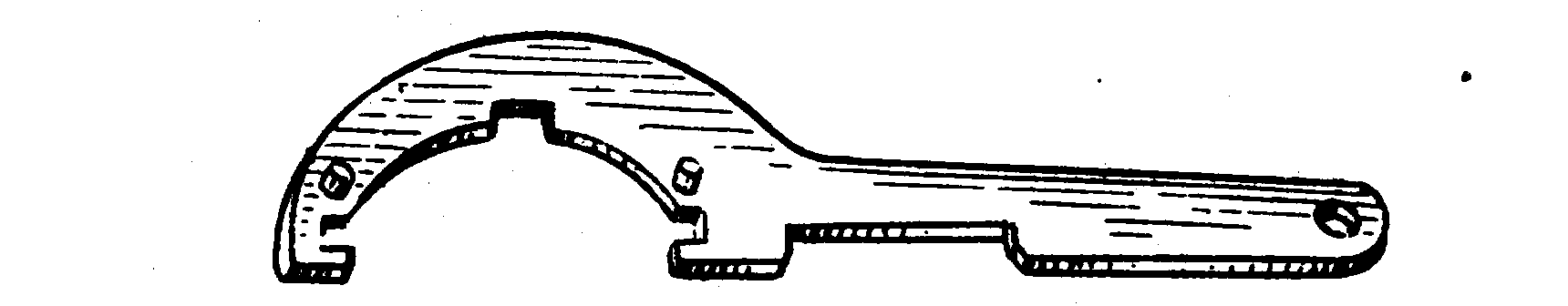

Ключ для підривника

Міни, оснащені підривниками МВЧ-62, МВЗ-62, МВП-62 переводяться до місця встановлення у контейнерах або в касетах загороджувачів, вертольотів або в упаковці.

Для встановлення необхідно: .

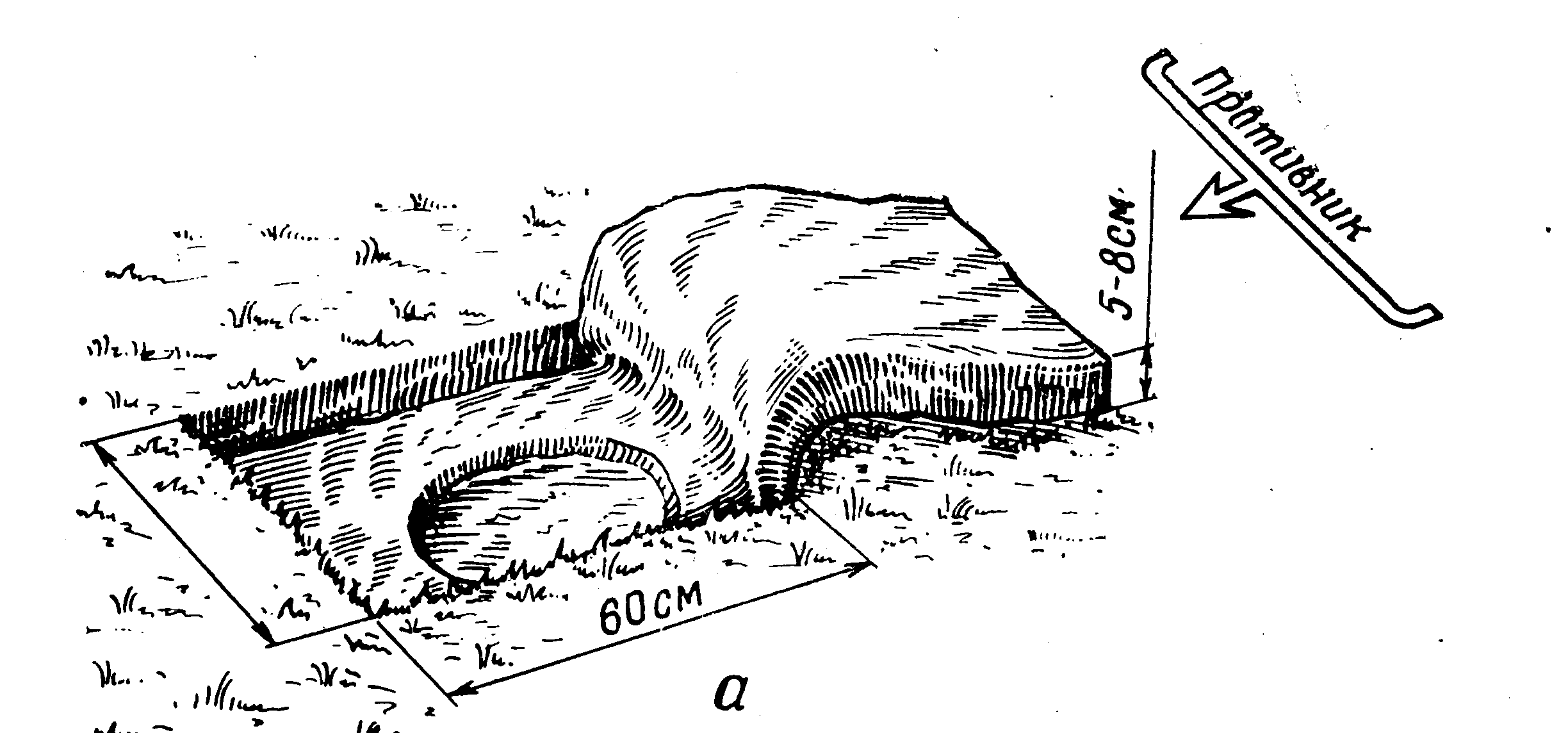

Мал.16. -відрити лунку;

• -встановити міну у лунку;

• -зняти з підривника запобіжну чеку і нажати на кнопку пускача;
