Тахометричні витратоміри

У залежності від конструкції робочого органу розрізняють дві групи лічильників: турбінні і камерні.

Для лічильників з тангенціальною турбінкою широко поширена назва "крильчаті", а лічильники з аксіальної турбінкою називаються «турбінними».

У крильчатих лічильниках вісь обертання тангенціальної турбинки перпендикулярна напрямкові руху води в трубопроводі, у турбінних лічильниках - рівнобіжна.

Крильчаті і турбінні лічильники (далі просто лічильники) з максимальною витратою до 800... 1000 м³/год.

Найважливішими характеристиками лічильників, за допомогою яких можна об'єктивно оцінити їх метроичні параметри, є наступні значення вимірюваних витрат:

- максимальна витрата, при якій лічильник може працювати короткочасно без погіршення своїх характеристик (для крыльчатых лічильників утрата тиску при максимальній витраті повинна бути не долее 0,1 Мпа);

- номінальна витрата, при якій лічильник може працювати безупинно протягом усього терміну служби;

- експлуатаційна витрата, при якій лічильник може працювати безупинно протягом усього терміну служби;

- перехідна витрата, що розділяє робочий діапазон вимірів на два піддиапазона з різними значеннями меж відносної похибки, що допускається;

— найменша витрата, для якої нормується межа відносної похибки, що допускається;

— поріг чутливості, тобто найменша витрата, при якій починається стійке обертання робочого органа лічильника.

Для більшості конструкцій лічильників води межі відносної похибки, що допускається, знаходяться у діапазоні витрат , а .

Метрологічний клас лічильників визначається співвідношенням величин и .

Крильчаті лічильники застосовують для обліку води, що витрачається в житлових будинках, невеликих комунально-побутових підприємствах, окремих цехах і агрегатах промислових об'єктів. Їх також використовують як вимірювальні пристрої парціальних витратомірів.

Крильчаті лічильники води виготовляють однострумінними і багатострумінними.

Рис.9 Схема руху потоку в крильчатих лічильниках води:

а- однострумінному; б- багатострумінному; 1- канали, що підводять; канали, що 2-відводять.

Однострумінні і багатострумінные лічильники можуть бути «мокроходами», якщо їхній рахунковий механізм постійно знаходиться в контакті з водою, або «сухоходами», якщо рахунковий механізм відділений від води водонепроникною перегородкою.

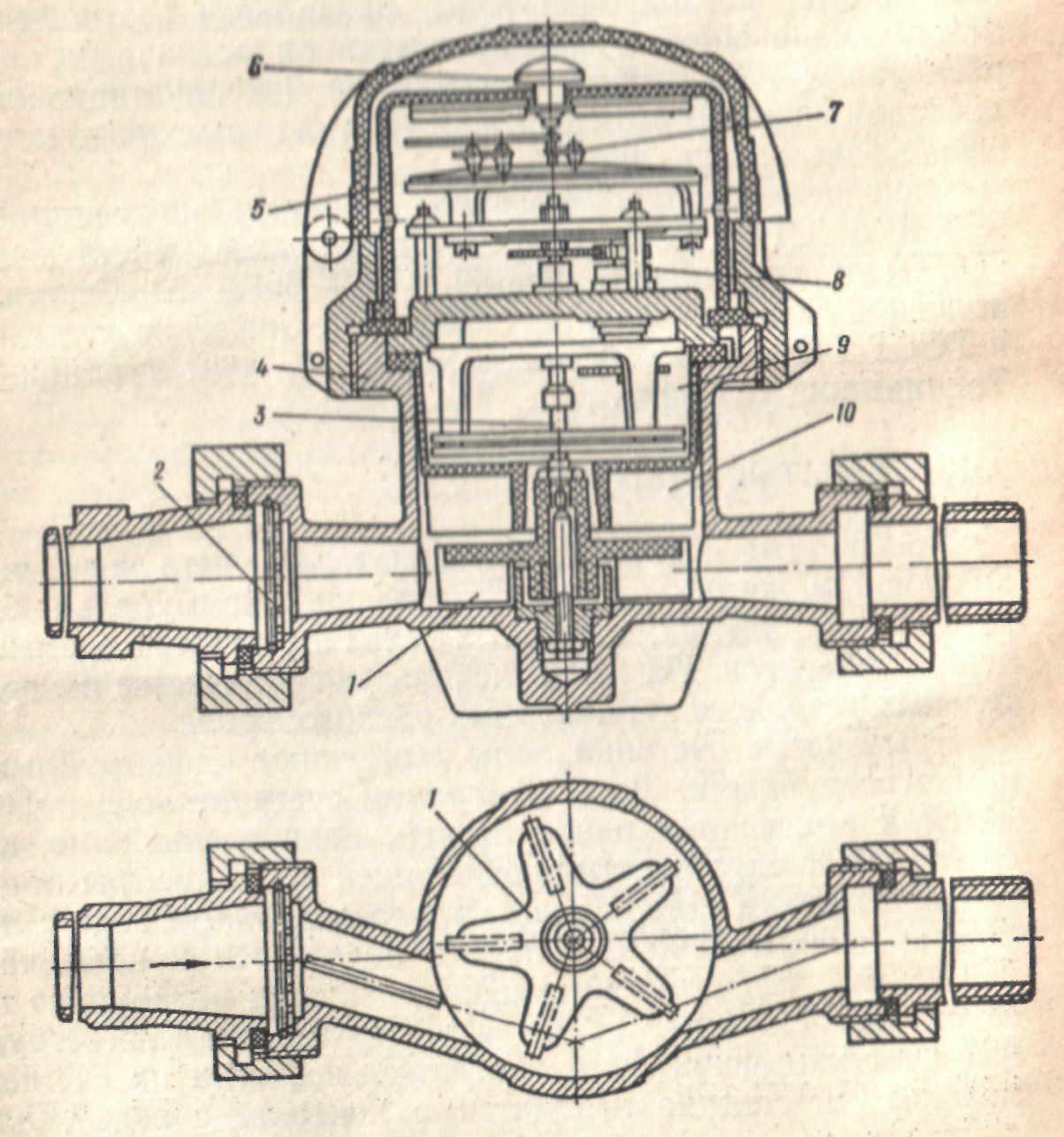

Рис.11 Крильчатий однострумінний лічильник води:

1- крильчатка; 2- сітка; 3- вісь крильчатки; 4- корпус; 5- кришка; 6- склоочисник; 7- рахунковий механізм; 8- сальник; 9- редуктор; 10- регулювальна чашка..

Турбінні водолічильники.

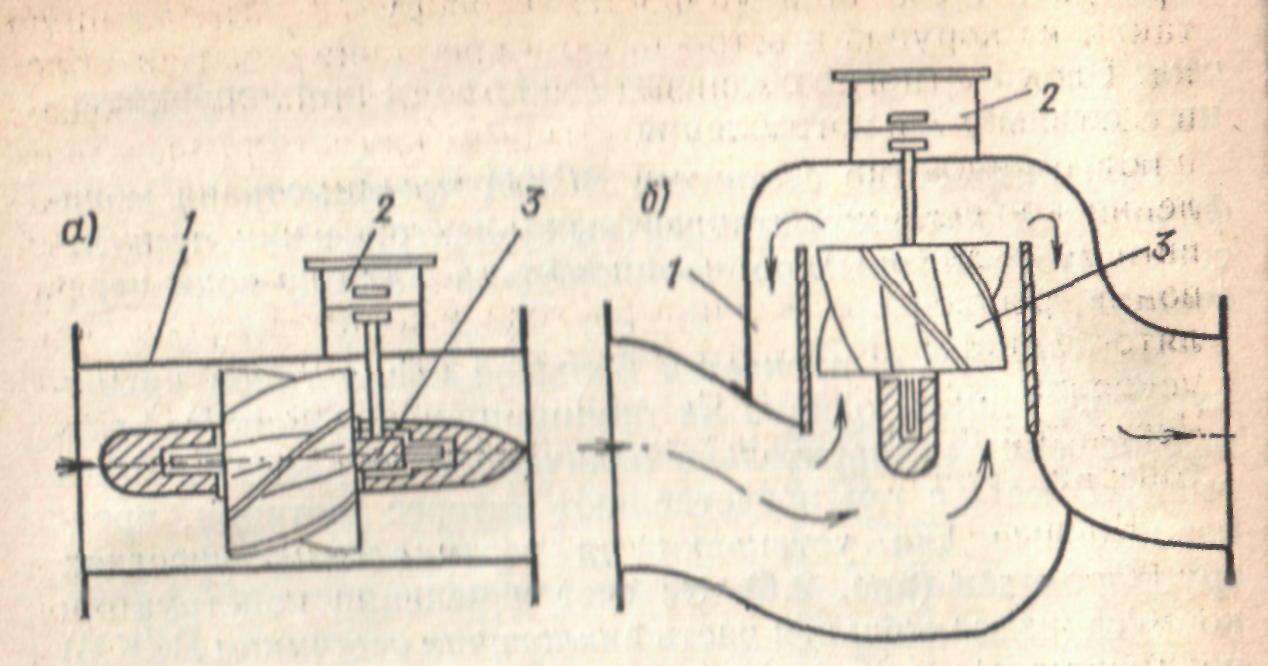

Рис. 13. Схема руху потоку в турбінних лічильниках води з: а - горизонтально розташованою турбінкою: б - з вертикально розташованою турбінкою; 1 - корпус; 2- рахунковий механізм

Рис.14 Розріз турбінного лічильника води СТВ
